隧洞及隧洞钻孔灌浆施工方案与措施

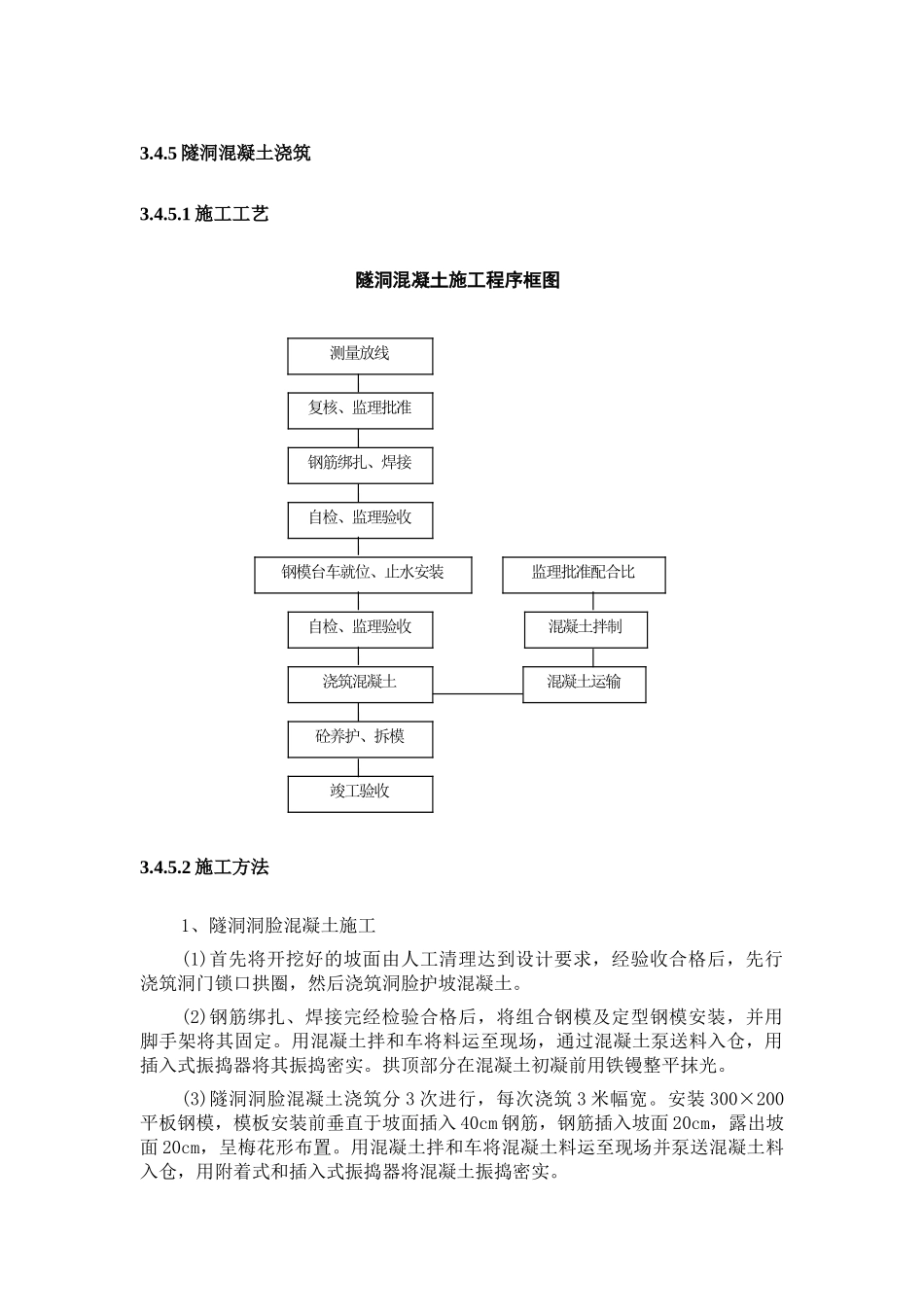

3.4.5 隧洞混凝土浇筑3.4.5.1 施工工艺3.4.5.2 施工方法1、隧洞洞脸混凝土施工(1)首先将开挖好的坡面由人工清理达到设计要求，经验收合格后，先行浇筑洞门锁口拱圈，然后浇筑洞脸护坡混凝土。(2)钢筋绑扎、焊接完经检验合格后，将组合钢模及定型钢模安装，并用脚手架将其固定。用混凝土拌和车将料运至现场，通过混凝土泵送料入仓，用插入式振捣器将其振捣密实。拱顶部分在混凝土初凝前用铁镘整平抹光。(3)隧洞洞脸混凝土浇筑分 3 次进行，每次浇筑 3 米幅宽。安装 300×200平板钢模，模板安装前垂直于坡面插入 40cm 钢筋，钢筋插入坡面 20cm，露出坡面 20cm，呈梅花形布置。用混凝土拌和车将混凝土料运至现场并泵送混凝土料入仓，用附着式和插入式振捣器将混凝土振捣密实。隧洞混凝土施工程序框图测量放线复核、监理批准钢筋绑扎、焊接自检、监理验收钢模台车就位、止水安装自检、监理验收浇筑混凝土砼养护、拆模监理批准配合比混凝土拌制混凝土运输竣工验收2、隧洞混凝土浇筑首先浇筑隧洞底板混凝土，以便安装铁轨，后浇筑边墙和顶拱混凝土，从而容易调整和安装拱圈钢模，使之符合设计要求。(1)底板混凝土浇筑在隧洞开挖检验合格后，开始用在施工工厂制作好的钢筋进行绑扎、焊接。钢筋绑扎应严格按施工图和法律规范进行，施工缝按设计要求布置并预埋沥青杉板或橡胶止水。b、混凝土浇筑：混凝土浇筑由隧洞中部逐渐向洞口进行，这样便于混凝土运输和以浇混凝土的养护。混凝土浇筑时，混凝土搅拌车运料直接进洞并泵送混凝土入仓。用棒式振捣器振捣密实，并在混凝土初凝前用铁镘将混凝土表面整平抹光。(2)拱圈混凝土浇筑a、钢筋及模板工程：待隧洞底板混凝土浇筑完毕，养护一定期限后，即在底板上铺上枕木，安上铁轨，将台车安装在铁轨上，在安装台车的同时，进行下一浇筑段钢筋的绑扎，每一浇筑段为 10 米。所有钢筋均在施工工厂制作，制作好后用汽车运至施工场地。钢筋绑扎完毕，经检验合格应按设计要求预置沥青杉板或止水橡胶带。钢模台车就位后调整钢模，待钢模调整并通过验收后，即可进行混凝土浇筑。在钢筋绑扎前，必须先将隧洞边墙与底板接触部分混凝土打毛，并用高压水将其冲洗洁净。b、混凝土浇筑：混凝土浇筑由洞口逐渐向洞身进行；混凝土浇筑时，由混凝土搅拌车运料进洞，并通过混凝土泵送料入仓。混凝土浇筑先浇边墙后浇顶拱，用附着式振捣器将混凝土振捣密实。3.4.6 隧洞回填灌浆施工3.4.6.1 回填灌浆布孔形式回填灌浆布...
