静置设备安装施工方案

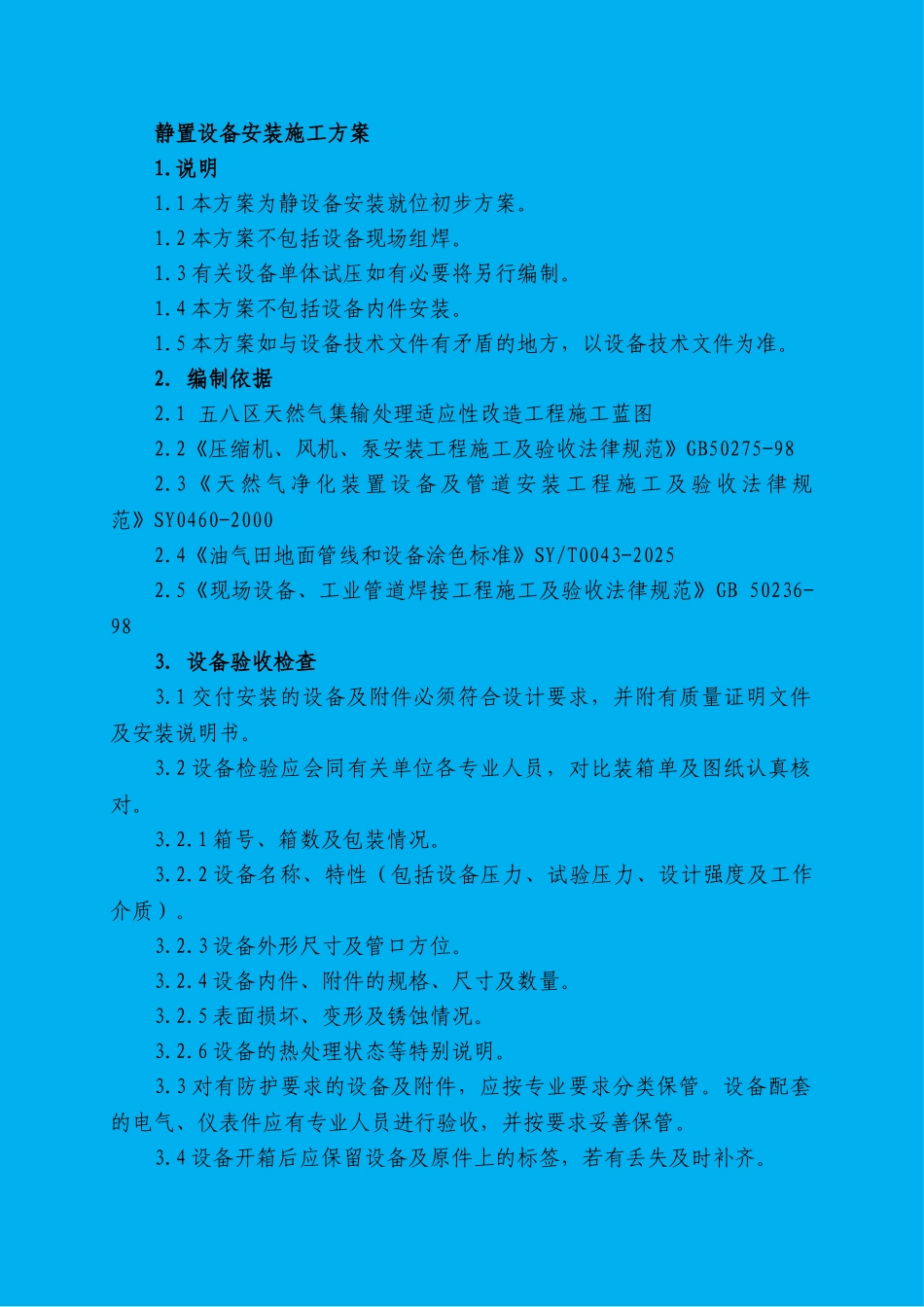

静置设备安装施工方案1.说明1.1 本方案为静设备安装就位初步方案。1.2 本方案不包括设备现场组焊。1.3 有关设备单体试压如有必要将另行编制。1.4 本方案不包括设备内件安装。1.5 本方案如与设备技术文件有矛盾的地方，以设备技术文件为准。2．编制依据2.1 五八区天然气集输处理适应性改造工程施工蓝图2.2《压缩机、风机、泵安装工程施工及验收法律规范》GB50275-982.3 《 天 然 气 净 化 装 置 设 备 及 管 道 安 装 工 程 施 工 及 验 收 法 律 规范》SY0460-20002.4《油气田地面管线和设备涂色标准》SY/T0043-20252.5《现场设备、工业管道焊接工程施工及验收法律规范》GB 50236-983．设备验收检查3.1 交付安装的设备及附件必须符合设计要求，并附有质量证明文件及安装说明书。3.2 设备检验应会同有关单位各专业人员，对比装箱单及图纸认真核对。3.2.1 箱号、箱数及包装情况。3.2.2 设备名称、特性（包括设备压力、试验压力、设计强度及工作介质）。3.2.3 设备外形尺寸及管口方位。3.2.4 设备内件、附件的规格、尺寸及数量。3.2.5 表面损坏、变形及锈蚀情况。3.2.6 设备的热处理状态等特别说明。3.3 对有防护要求的设备及附件，应按专业要求分类保管。设备配套的电气、仪表件应有专业人员进行验收，并按要求妥善保管。3.4 设备开箱后应保留设备及原件上的标签，若有丢失及时补齐。3.5 在设备交付安装时未能发现而在施工过程中发现的缺陷问题，应会同有关单位及人员，查明原因，及时处理解决。3.6 运到现场的设备应及时安装，因故不能及时安装的设备要防止受潮及变形等不良现象。4．基础的检查及验收（适用于安装在砼基础上的设备）4.1 交付安装的设备基础其强度必须达到设计强度的 75％以上。4.2 基础上必须有明显的标高和纵横中心线，对要求作沉降观测的基础，应设置沉降观测基准点。4.3 基础移交时应办理中间交接手续，并提交质量合格证书等有关技术资料。4.4 对要求找平层和沥青砂层的基础，其施工质量应符合土建图纸要求。4.5 基础外观不得有裂纹、蜂窝、空洞及露筋等现象。4.6 基础各部尺寸及位置偏差不得超过表一的规定。表一 设备基础的允许偏差项次偏 差 名 称允许偏差（mm）1基础坐标位置（纵、横轴线）±202基础各不同平面的标高0，－203基础上平面外形尺寸±204凸台上平面外形尺寸－205凹穴尺寸±206基础上平面的不水平度 每米（包括地上需要安装设备） 全长5107坚向偏差 ...
