静设备安装方案1

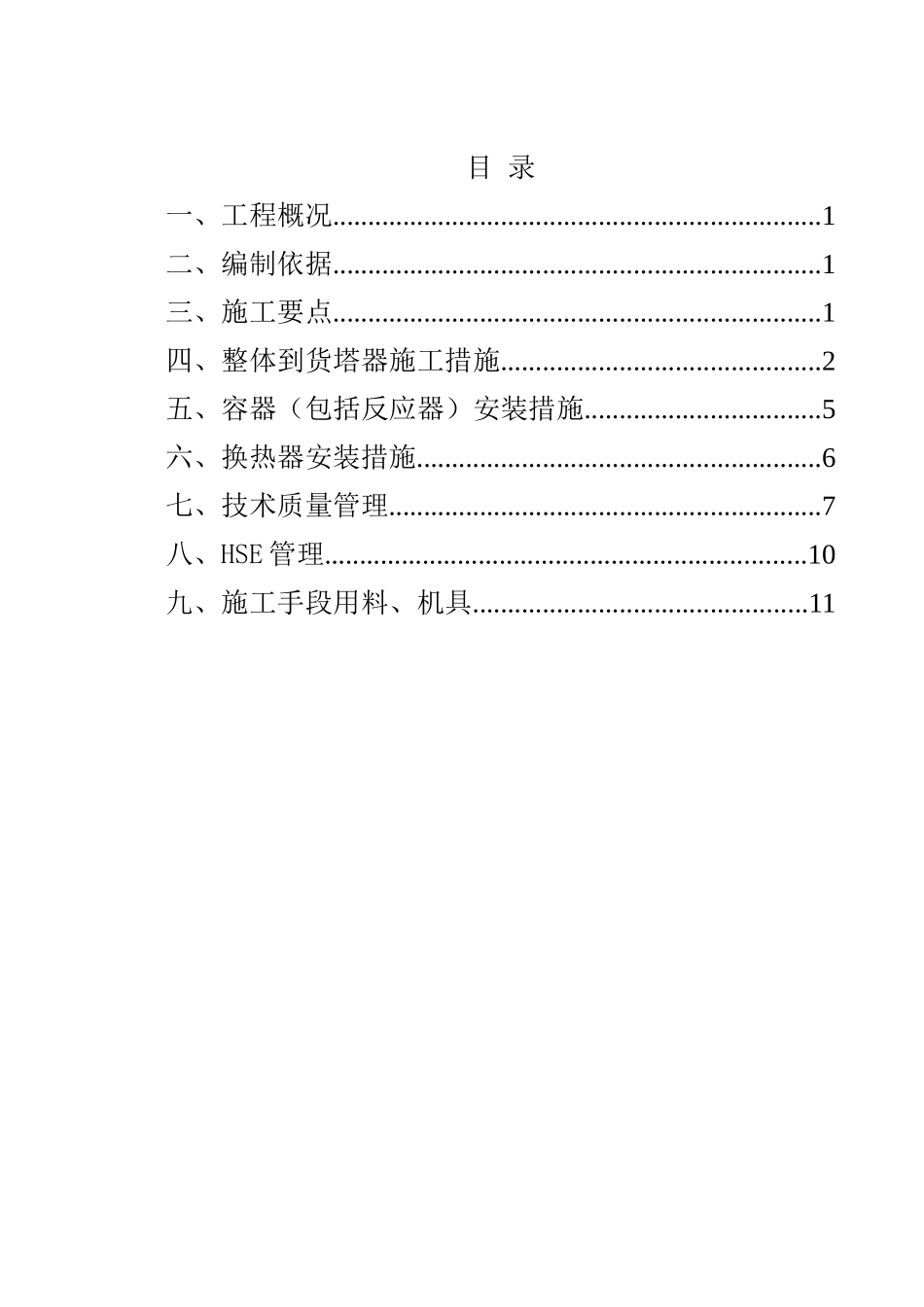

目 录一、工程概况......................................................................1二、编制依据......................................................................1三、施工要点......................................................................1四、整体到货塔器施工措施..............................................2五、容器（包括反应器）安装措施..................................5六、换热器安装措施..........................................................6七、技术质量管理..............................................................7八、HSE 管理.....................................................................10九、施工手段用料、机具................................................11一、工程概况本装置共有静设备 64 台，其中反应器 3 台、塔类设备 4 台、一般容器 16 台、换热器20 台、空冷器 21 片。本装置内所有塔器设备根据招标文件说明均为整体到货。设备一览表见附表-1二、编制依据1、洛阳石油化工工程有限公司设计的图纸。2、《山东华星 100 万吨/年催化汽油加氢装置施工组织设计》3、《钢制压力容器》GB150---19984、《钢制压力容器安全技术检察规程》质技监局锅发[1999]154 号5、《中低压化工设备施工及验收法律规范》HGJ209---836、《石油化工设备安装工程质量检验评定标准》SH3514-20017、《石油化工换热设备施工及验收法律规范》SH3532-958、《钢制压力容器焊接规程》GB4709--20009、《钢制压力容器焊接工艺评定》JB4708-200010、《钢制压力容器无损检测》JB4703--94 11、《石油化工静设备安装工程施工技术规程》SH3542-2025三、施工要点1. 设备进入现场的顺序应按吊装顺序进行。原则先装置中间，后道路两侧，先难后易，先塔后容器。2. 设备安装前，应首先确定其标高、方位，然后根据基础验收情况根据法律规范要求准备垫铁，垫铁规格数量应进行计算确定。并在设备就位前把垫铁摆放好且找水平。3. 需要吊耳进行吊装的设备其吊耳应在设备制造厂焊完，提供吊耳的规格、吊耳的方位以交付业主制造。4. 填料安装应在其设备找正灌浆后，投产前一个月进行。5. 塔盘的安装待塔安装找正并二次灌浆后进行，安装由下而上进行.6. 卧式设备的梯子平台待设备找正后再安装，塔器到场后在地面上用钢架垫起1.5m 左右，对不影响吊装的梯子平台和附塔管道应在...
