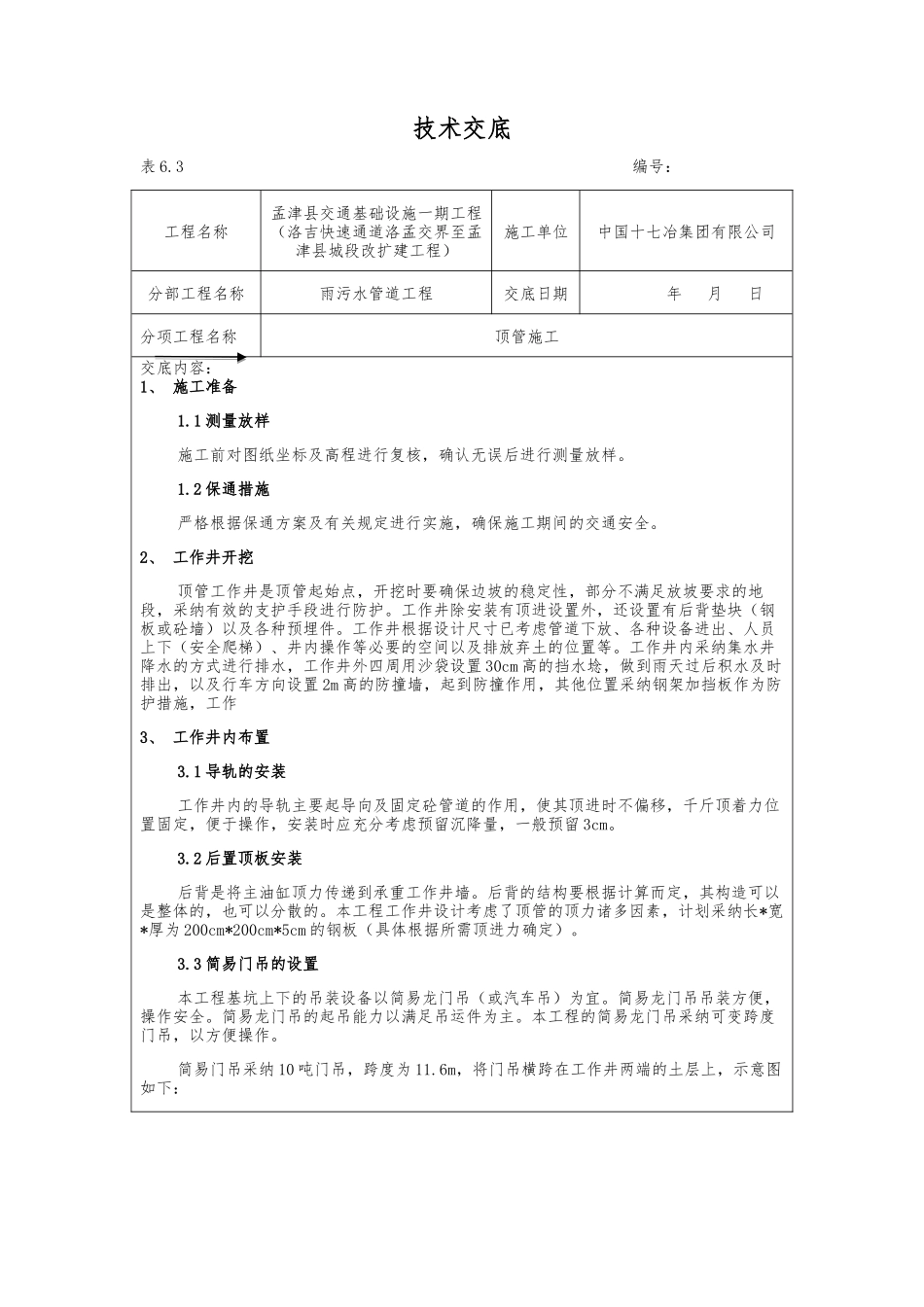

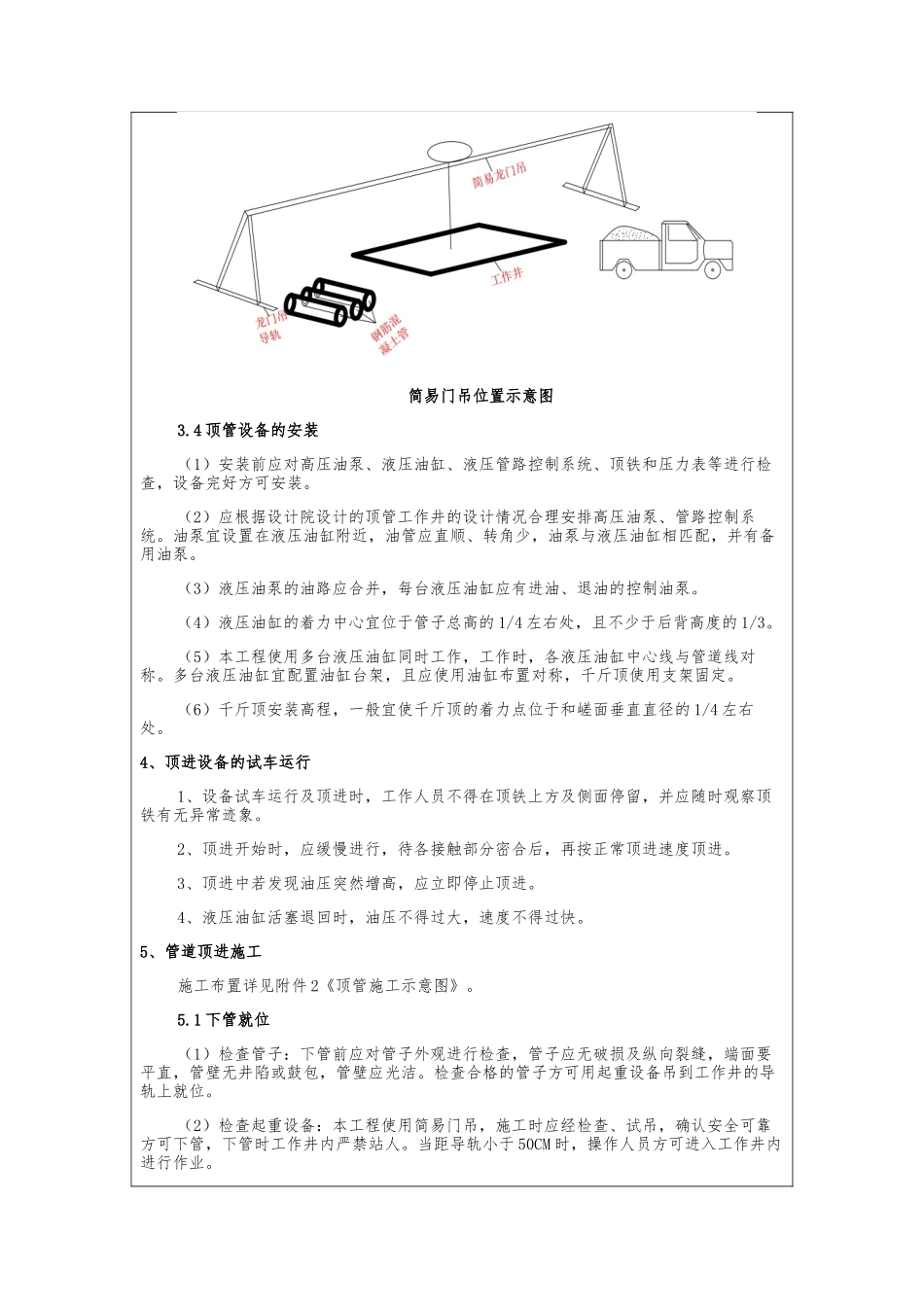

技术交底表 6.3 编号：工程名称孟津县交通基础设施一期工程（洛吉快速通道洛孟交界至孟津县城段改扩建工程）施工单位中国十七冶集团有限公司分部工程名称雨污水管道工程交底日期 年 月 日分项工程名称顶管施工交底内容：1、 施工准备1.1 测量放样施工前对图纸坐标及高程进行复核，确认无误后进行测量放样。1.2 保通措施严格根据保通方案及有关规定进行实施，确保施工期间的交通安全。2、 工作井开挖顶管工作井是顶管起始点，开挖时要确保边坡的稳定性，部分不满足放坡要求的地段，采纳有效的支护手段进行防护。工作井除安装有顶进设置外，还设置有后背垫块（钢板或砼墙）以及各种预埋件。工作井根据设计尺寸已考虑管道下放、各种设备进出、人员上下（安全爬梯）、井内操作等必要的空间以及排放弃土的位置等。工作井内采纳集水井降水的方式进行排水，工作井外四周用沙袋设置 30cm 高的挡水埝，做到雨天过后积水及时排出，以及行车方向设置 2m 高的防撞墙，起到防撞作用，其他位置采纳钢架加挡板作为防护措施，工作3、 工作井内布置3.1 导轨的安装工作井内的导轨主要起导向及固定砼管道的作用，使其顶进时不偏移，千斤顶着力位置固定，便于操作，安装时应充分考虑预留沉降量，一般预留 3cm。3.2 后置顶板安装后背是将主油缸顶力传递到承重工作井墙。后背的结构要根据计算而定，其构造可以是整体的，也可以分散的。本工程工作井设计考虑了顶管的顶力诸多因素，计划采纳长*宽*厚为 200cm*200cm*5cm 的钢板（具体根据所需顶进力确定）。3.3 简易门吊的设置本工程基坑上下的吊装设备以简易龙门吊（或汽车吊）为宜。简易龙门吊吊装方便，操作安全。简易龙门吊的起吊能力以满足吊运件为主。本工程的简易龙门吊采纳可变跨度门吊，以方便操作。简易门吊采纳 10 吨门吊，跨度为 11.6m，将门吊横跨在工作井两端的土层上，示意图如下：简易门吊位置示意图3.4 顶管设备的安装（1）安装前应对高压油泵、液压油缸、液压管路控制系统、顶铁和压力表等进行检查，设备完好方可安装。（2）应根据设计院设计的顶管工作井的设计情况合理安排高压油泵、管路控制系统。油泵宜设置在液压油缸附近，油管应直顺、转角少，油泵与液压油缸相匹配，并有备用油泵。（3）液压油泵的油路应合并，每台液压油缸应有进油、退油的控制油泵。（4）液压油缸的着力中心宜位于管子总高的 1/4 左右处，且不少于后背高度的 1/3。（5）本工程使用多台液压油缸同时工...
