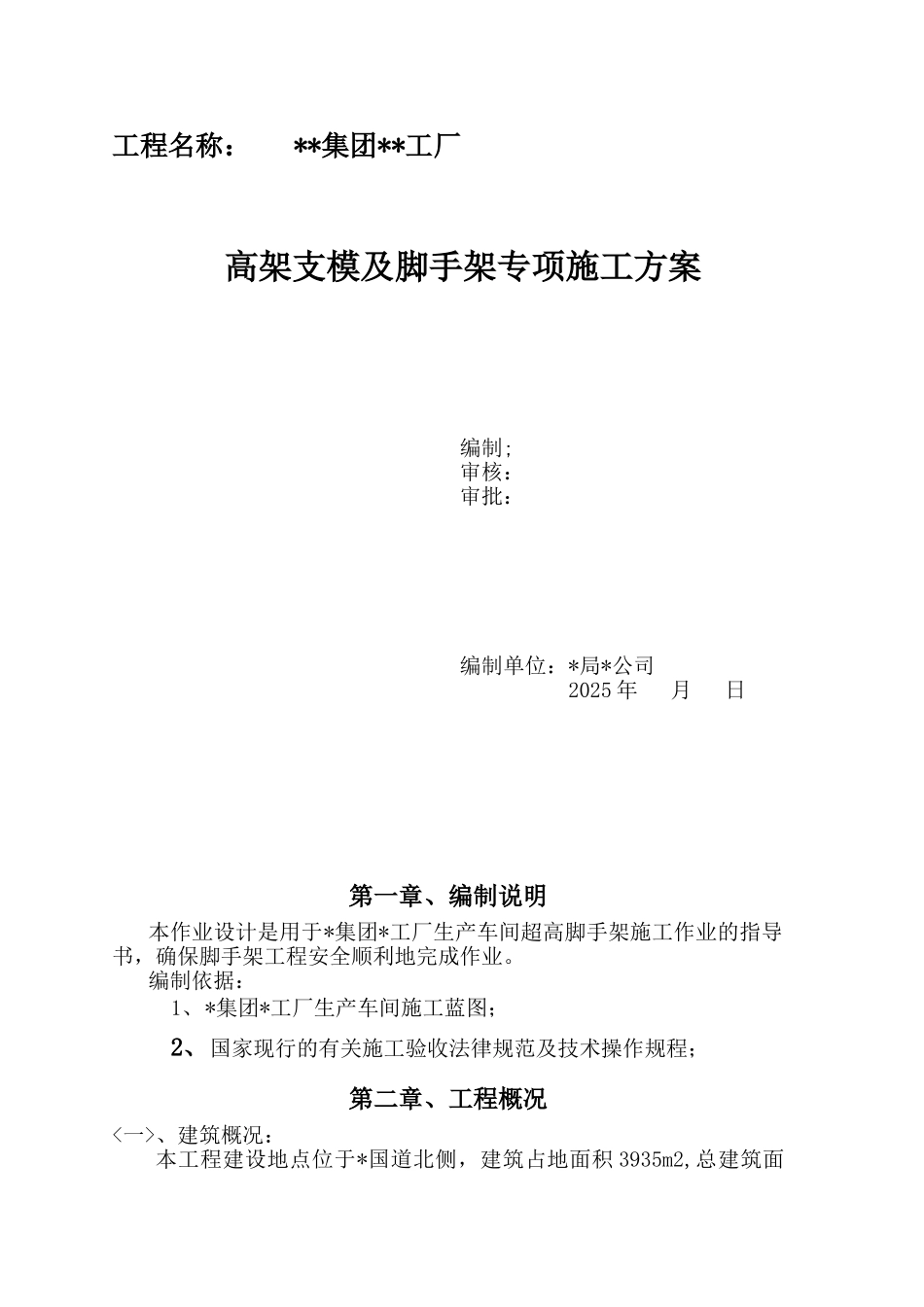

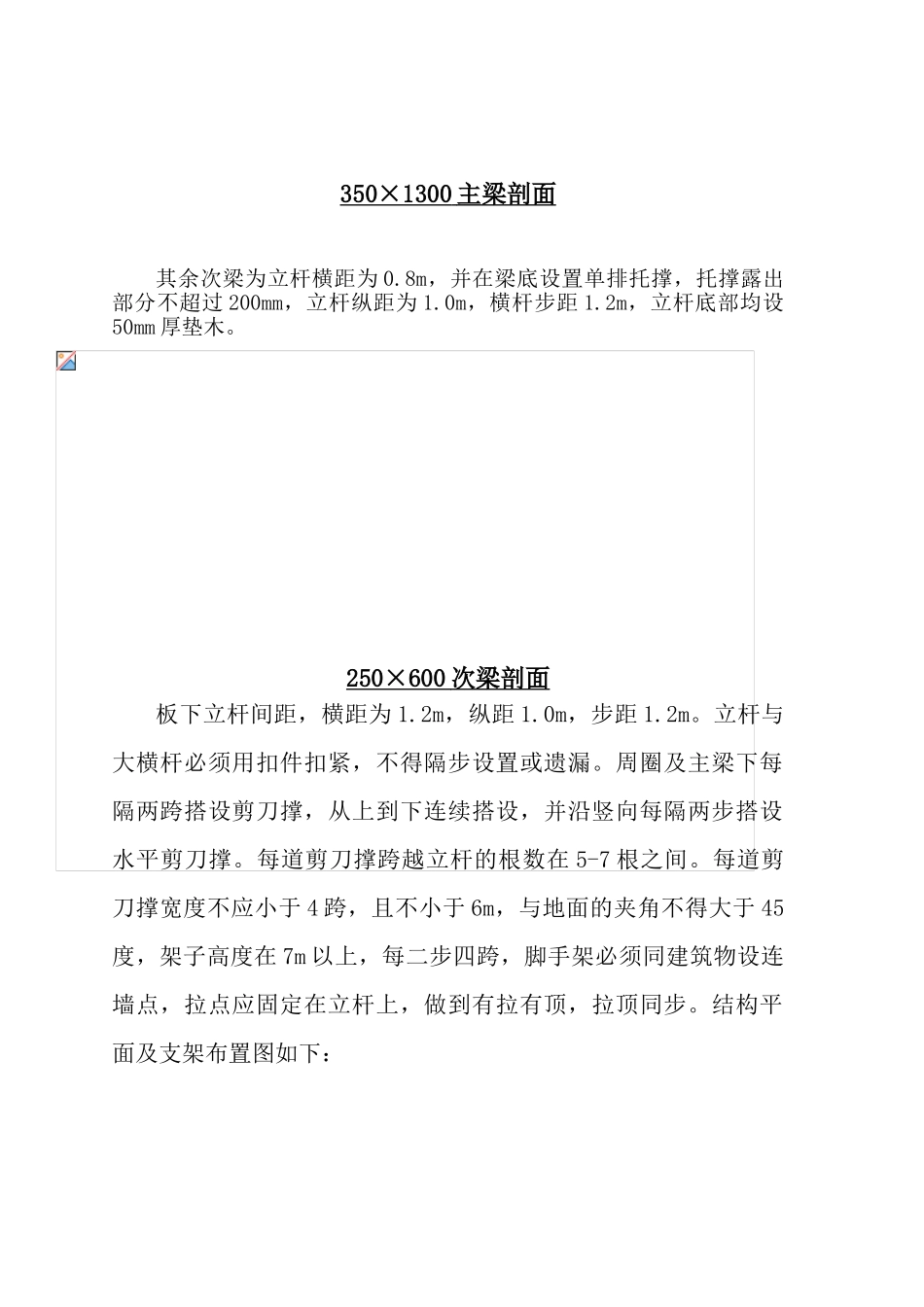

工程名称： **集团**工厂高架支模及脚手架专项施工方案 编制;审核：审批：编制单位：*局*公司 2025 年 月 日第一章、编制说明本作业设计是用于*集团*工厂生产车间超高脚手架施工作业的指导书，确保脚手架工程安全顺利地完成作业。 编制依据：1、*集团*工厂生产车间施工蓝图；2、国家现行的有关施工验收法律规范及技术操作规程；第二章、工程概况<一>、建筑概况：本工程建设地点位于*国道北侧，建筑占地面积 3935m2,总建筑面积为 8242 m2,建筑物至屋面高度：16.30M,本工程建筑层数为三层，局部四层，二类建筑，耐火等级为二级，合理使用年限为 50 年。抗震设防烈度为 7 度，屋面防水等级二级，平屋面。塑钢窗为白色边框，玻璃为 5mm 厚浮法蓝色单框中空玻璃。木门双面油漆淡黄色。<二>、结构概况：该工程场地土属中软场地土，建筑场地属建筑抗震不利地段，采纳 CFG 桩复合地基，结构形式为框架结构，砼等级基础垫层为 C15，构造柱为 C20，其余均为 C30 砼。建筑结构的安全等级为二级，+0.00 以下墙体为 M7.5 水泥砂浆砌筑 MU10 机砖，+0.00 以上墙体为 M5 混合砂浆砌筑加气混凝土砌块。本专项施工方案中主要针对砼结构施工中模板支撑体系的搭设进行专项方案的编制，依据施工图纸及现场情况，分离区设备间轴~轴间，~跨及~跨，脚手架搭设均为单层，自现有地坪至屋面板底高度约为17m，其上部主梁结构图见下图，其中最大断面为 350×1300,跨度 13m共 3 道，与其相交的次梁断面为 250×600 共 2 道； ~跨其上部主梁为350×500 共 3 道，与其相交的次梁断面为 250×600 共 2 道；板厚为110mm。其余区间各层脚手架搭设高度为 3.55m~6m。第三章、施工技术要求依 据 我 国 住 房 和 城 乡 建 设 部 2009 年 5 月 30 日 下 发 的 建 质【2025】87 号通知，本专项工程属于超高大跨度结构的支模，需编制专项施工方案，如何保证模板及支撑体系的安全性是该工程的难点，综合考虑支撑体系应满足施工方便、安全可靠、经济合理，易于操作等因素，确定采纳全高扣件式钢管满堂式支撑系统。1、模板构造：模板采纳 15mm 厚的木胶合板，支撑系统采纳截面为50mm×100mm 方木做底模背肋净距@100mm，梁底小横杆及侧模竖向外肋均采纳 Ø48×3.5mm 的钢管@500mm，侧模外肋为双管用 M12 对拉螺栓拉结,共两道，第一道为梁底上 100mm 处@500，梁底起拱按跨度 3‰，侧模水平内肋采纳50mm×100mm ...
