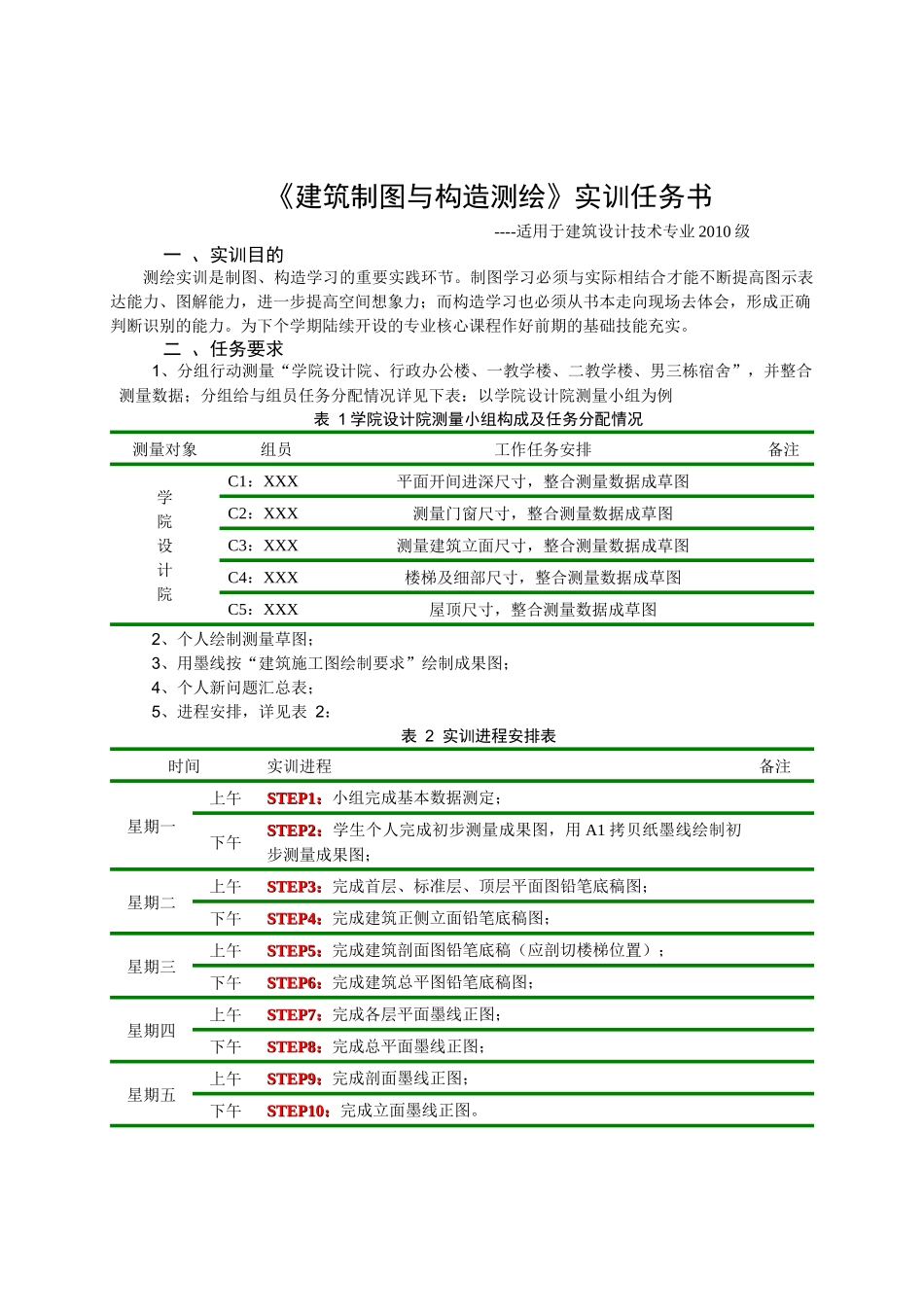

《建筑制图与构造测绘》实训大纲----适用于建筑设计技术专业 一、制定实训教学大纲的依据《建筑制图与构造测绘》实训教学大纲是根据湖南城建职业技术学院 2006 年 10 月制定的《建筑设计技术专业职业技能综合实训》课程教学大纲的实训教学要求，同时也根据该前正常上课的教学大纲及计划而确定。二、实训教学课程的性质与任务测绘实训是制图、构造学习的重要实践环节。制图学习必须与实际相结合才能不断提高图示表达能力、图解能力，进一步提高空间想象力；而构造学习也必须从书本走向现场去体会，形成正确判断识别的能力。为下个学期陆续开设的专业核心课程作好前期的基础技能充实。四、基本技能要求通过实训，要求学生能识读和绘制建筑施工图、建筑方案图、建筑透视效果图，并了解平、立剖面方案设计流程及构造详图设计的内容和方法，掌握查阅和运用构造设计资料的方法，树立正确的工作态度和崇高的专业思想，能熟练地运用制图工具，所绘制的图样应做到投影正确、尺寸齐全 、字体工整，图面表达清晰，布图均匀，构造方案合理可行，符合国家有关制图标准，满足建筑方案图、施工图设计深度要求。五、实训学时分配表序号实 训 项 目学 时适 用 专 业1测绘实训4建筑设计技术专业2测绘草图绘制2建筑设计技术专业3测绘成果绘制14建筑设计技术专业4相互评析（学生互评、教师评析）4建筑设计技术专业六、实训考核（1）考核形式采用考查方式进行，设置为优秀、良好、中、及格、不及格。（2）成绩的形成以各个阶段的课程作业作为绩点，综合评定形成该课程总成绩。（3）考勤占成绩的 30%，每缺勤课时达到总课时的 10%降低一个档次；课堂教学时间内考勤未达到规定学时的 40%取消课程成绩，定为重修。（4）具体评分标准见《建筑制图与构造测绘》考核标准 编 订： 日 期：2011 年 6 月《建筑制图与构造测绘》实训任务书----适用于建筑设计技术专业 2010 级一 、实训目的测绘实训是制图、构造学习的重要实践环节。制图学习必须与实际相结合才能不断提高图示表达能力、图解能力，进一步提高空间想象力；而构造学习也必须从书本走向现场去体会，形成正确判断识别的能力。为下个学期陆续开设的专业核心课程作好前期的基础技能充实。二 、任务要求1、分组行动测量“学院设计院、行政办公楼、一教学楼、二教学楼、男三栋宿舍”，并整合测量数据；分组给与组员任务分配情况详见下表：以学院设计院测量小组为例表 1 学院设计院测量小组构成...
