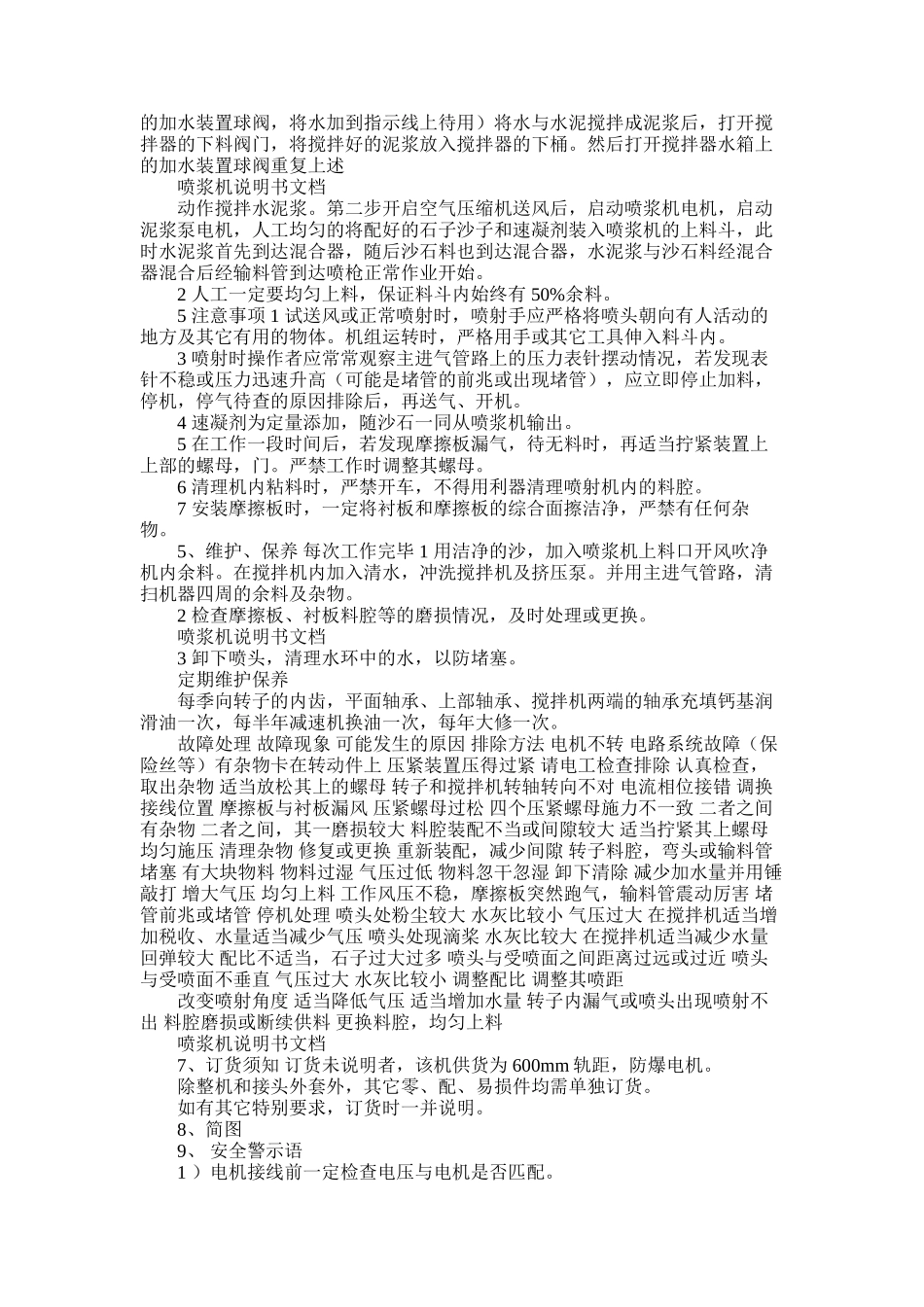

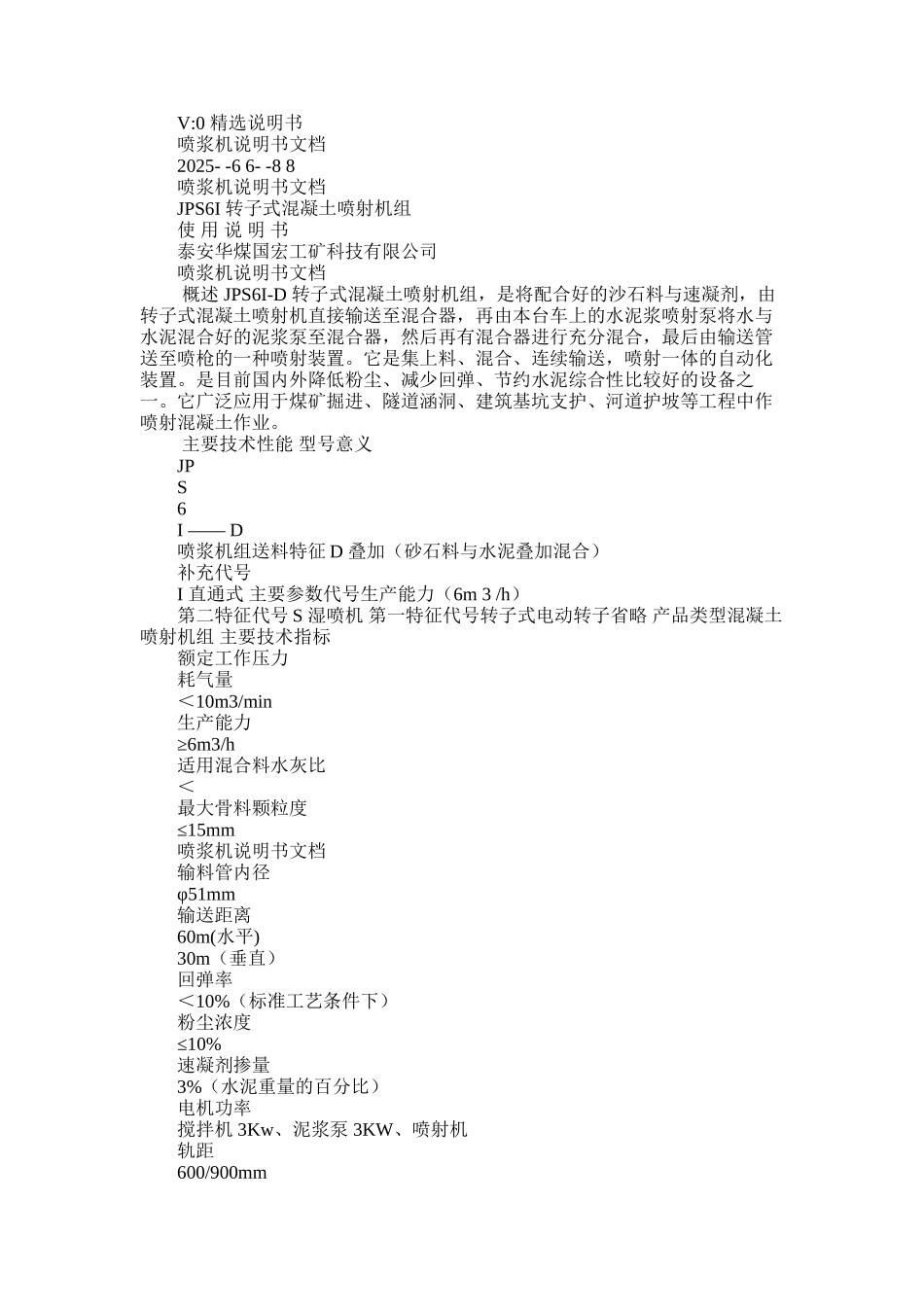

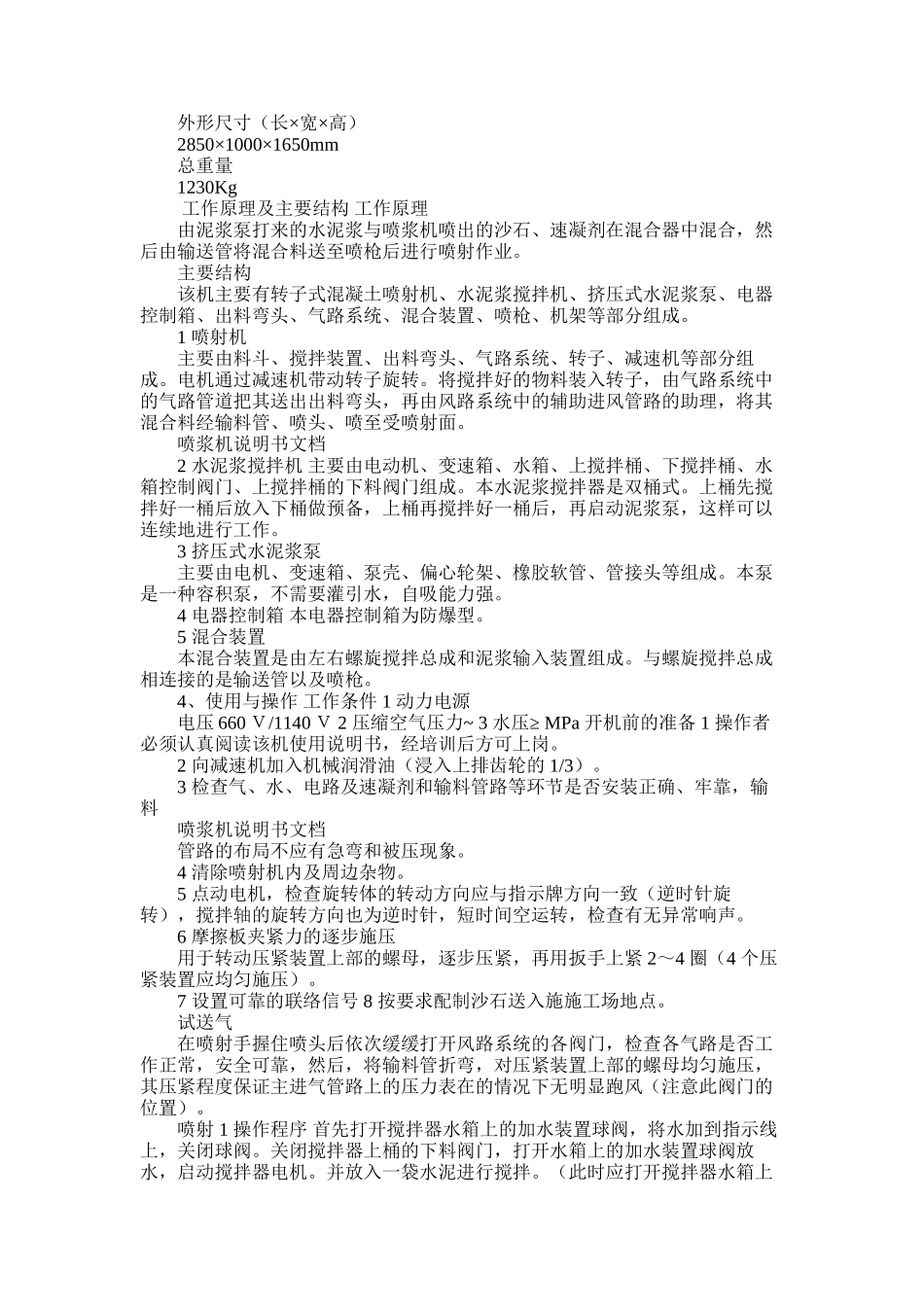

V:0 精选说明书 喷浆机说明书文档 2025- -6 6- -8 8 喷浆机说明书文档 JPS6I 转子式混凝土喷射机组 使 用 说 明 书 泰安华煤国宏工矿科技有限公司 喷浆机说明书文档 概述 JPS6I-D 转子式混凝土喷射机组，是将配合好的沙石料与速凝剂，由转子式混凝土喷射机直接输送至混合器，再由本台车上的水泥浆喷射泵将水与水泥混合好的泥浆泵至混合器，然后再有混合器进行充分混合，最后由输送管送至喷枪的一种喷射装置。它是集上料、混合、连续输送，喷射一体的自动化装置。是目前国内外降低粉尘、减少回弹、节约水泥综合性比较好的设备之一。它广泛应用于煤矿掘进、隧道涵洞、建筑基坑支护、河道护坡等工程中作喷射混凝土作业。 主要技术性能 型号意义 JP S 6 I —— D 喷浆机组送料特征 D 叠加（砂石料与水泥叠加混合） 补充代号 I 直通式 主要参数代号生产能力（6m 3 /h） 第二特征代号 S 湿喷机 第一特征代号转子式电动转子省略 产品类型混凝土 喷射机组 主要技术指标 额定工作压力 耗气量 ＜10m3/min 生产能力 ≥6m3/h 适用混合料水灰比 ＜ 最大骨料颗粒度 ≤15mm 喷浆机说明书文档 输料管内径 φ51mm 输送距离 60m(水平) 30m（垂直） 回弹率 ＜10%（标准工艺条件下） 粉尘浓度 ≤10% 速凝剂掺量 3%（水泥重量的百分比） 电机功率 搅拌机 3Kw 、泥浆泵 3KW、喷射机 轨距 600/900mm 外形尺寸（长×宽×高） 2850×1000×1650mm 总重量 1230Kg 工作原理及主要结构 工作原理 由泥浆泵打来的水泥浆与喷浆机喷出的沙石、速凝剂在混合器中混合，然后由输送管将混合料送至喷枪后进行喷射作业。 主要结构 该机主要有转子式混凝土喷射机、水泥浆搅拌机、挤压式水泥浆泵、电器控制箱、出料弯头、气路系统、混合装置、喷枪、机架等部分组成。 1 喷射机 主要由料斗、搅拌装置、出料弯头、气路系统、转子、减速机等部分组成。电机通过减速机带动转子旋转。将搅拌好的物料装入转子，由气路系统中的气路管道把其送出出料弯头，再由风路系统中的辅助进风管路的助理，将其混合料经输料管、喷头、喷至受喷射面。 喷浆机说明书文档 2 水泥浆搅拌机 主要由电动机、变速箱、水箱、上搅拌桶、下搅拌桶、水箱控制阀门、上搅拌桶的下料阀门组成。本水泥浆搅拌器是双桶式。上桶先搅拌好一桶后放入下桶做预备，上桶再搅拌好一桶后，再启动泥浆泵，这样可以连续地进行工作。 3 挤压式水...
