电学实验总复习

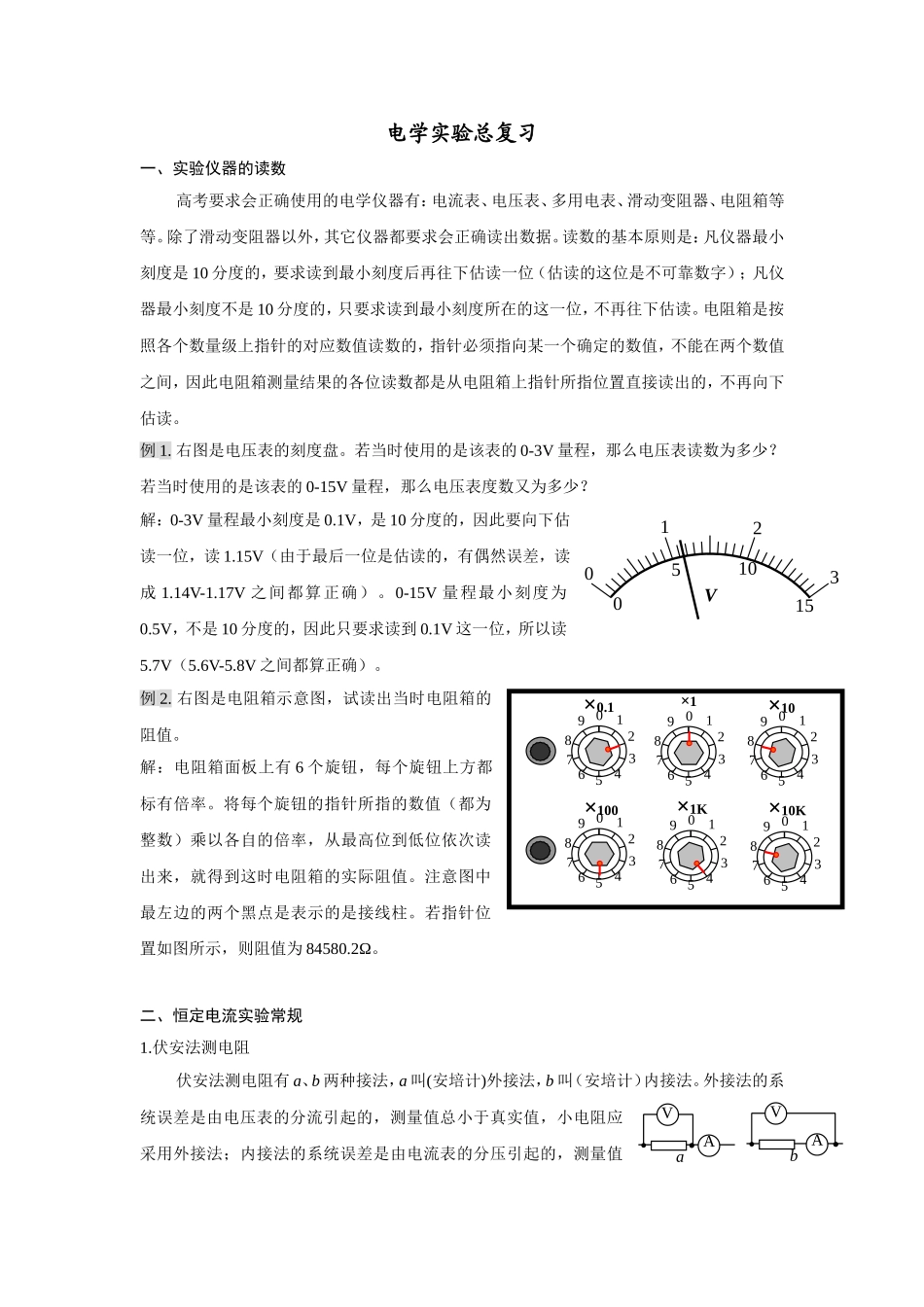

电学实验总复习_第1页
1/21

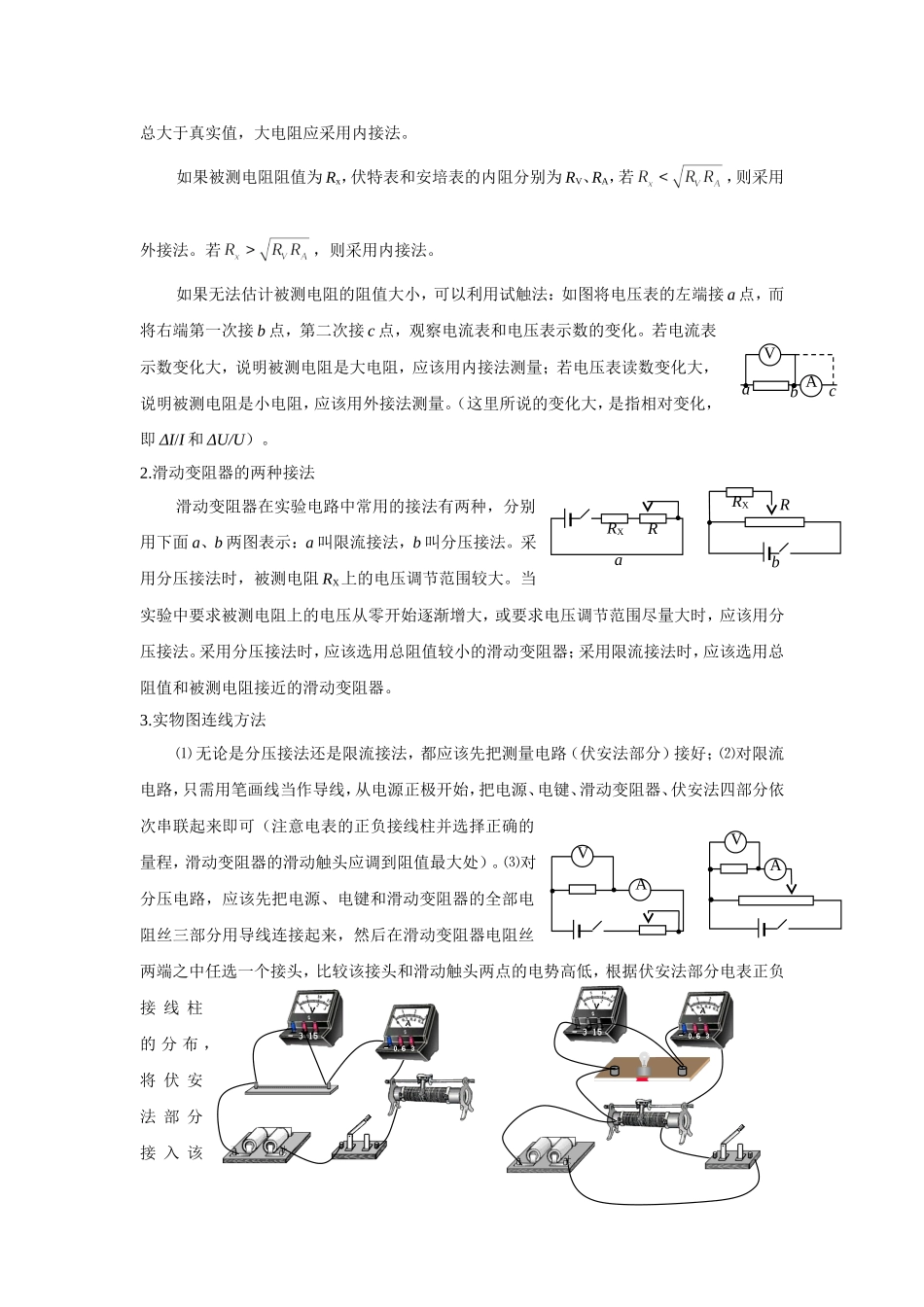

电学实验总复习_第2页
2/21

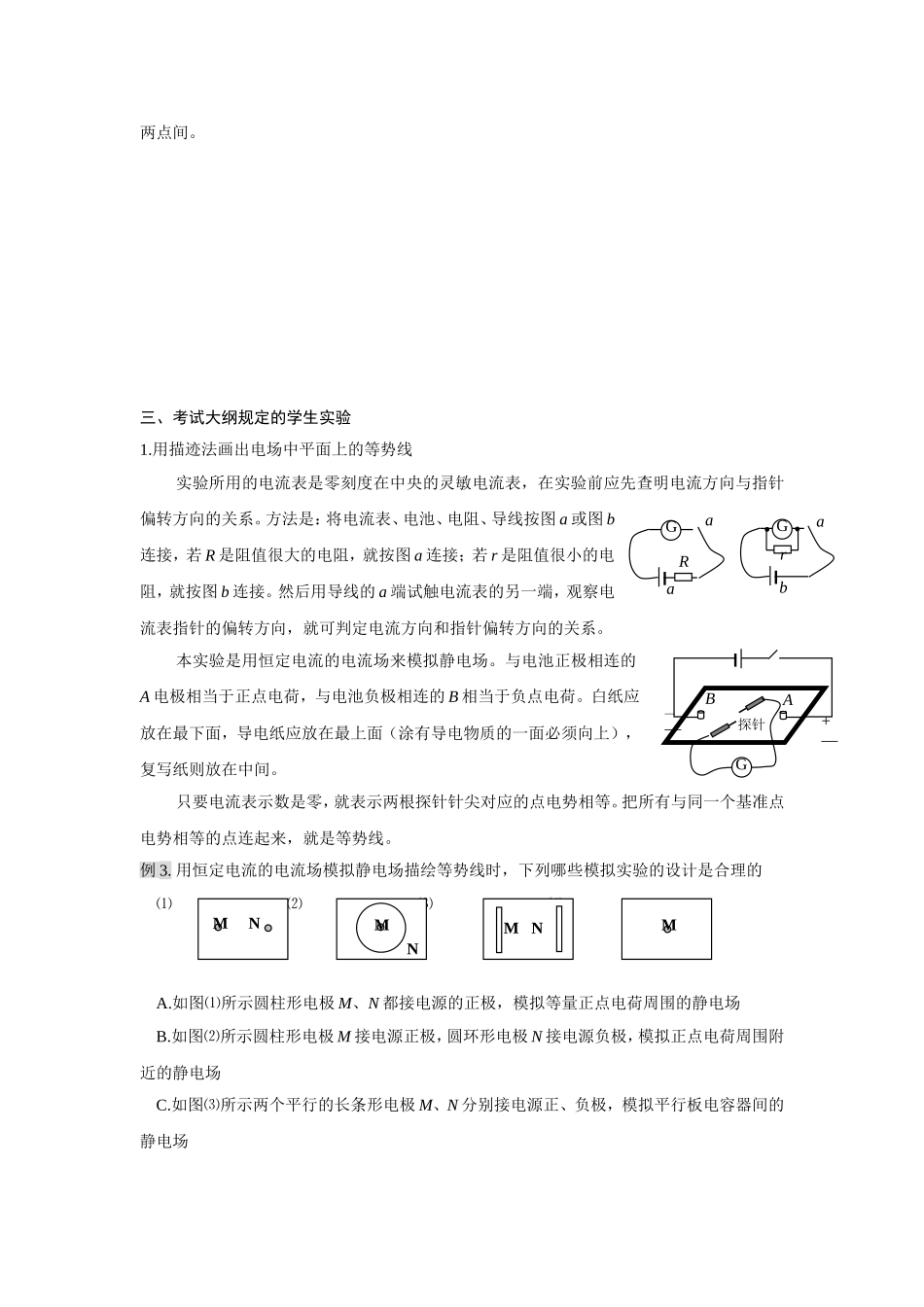

电学实验总复习_第3页
3/21
电学实验总复习一、实验仪器的读数高考要求会正确使用的电学仪器有:电流表、电压表、多用电表、滑动变阻器、电阻箱等等。除了滑动变阻器以外,其它仪器都要求会正确读出数据。读数的基本原则是:凡仪器最小刻度是 10 分度的,要求读到最小刻度后再往下估读一位(估读的这位是不可靠数字);凡仪器最小刻度不是 10 分度的,只要求读到最小刻度所在的这一位,不再往下估读。电阻箱是按照各个数量级上指针的对应数值读数的,指针必须指向某一个确定的数值,不能在两个数值之间,因此电阻箱测量结果的各位读数都是从电阻箱上指针所指位置直接读出的,不再向下估读。例 1. 右图是电压表的刻度盘。若当时使用的是该表的 0-3V 量程,那么电压表读数为多少?若当时使用的是该表的 0-15V 量程,那么电压表度数又为多少?解:0-3V 量程最小刻度是 0.1V,是 10 分度的,因此要向下估读一位,读 1.15V(由于最后一位是估读的,有偶然误差,读成 1.14V-1.17V 之间都算正确)。0-15V 量程最小刻度为0.5V,不是 10 分度的,因此只要求读到 0.1V 这一位,所以读5.7V(5.6V-5.8V 之间都算正确)。例 2. 右图是电阻箱示意图,试读出当时电阻箱的阻值。解:电阻箱面板上有 6 个旋钮,每个旋钮上方都标有倍率。将每个旋钮的指针所指的数值(都为整数)乘以各自的倍率,从最高位到低位依次读出来,就得到这时电阻箱的实际阻值。注意图中最左边的两个黑点是表示的是接线柱。若指针位置如图所示,则阻值为 84580.2Ω。二、恒定电流实验常规1.伏安法测电阻伏安法测电阻有 a、b 两种接法,a 叫(安培计)外接法,b 叫(安培计)内接法。外接法的系统误差是由电压表的分流引起的,测量值总小于真实值,小电阻应采用外接法;内接法的系统误差是由电流表的分压引起的,测量值0123V051015×0.1×10×1×1K×10K×100176 5432890176 5432890176 5432890176 5432890176 5432890176 5432890VAVAab总大于真实值,大电阻应采用内接法。如果被测电阻阻值为 Rx,伏特表和安培表的内阻分别为 RV、RA,若,则采用外接法。若,则采用内接法。如果无法估计被测电阻的阻值大小,可以利用试触法:如图将电压表的左端接 a 点,而将右端第一次接 b 点,第二次接 c 点,观察电流表和电压表示数的变化。若电流表示数变化大,说明被测电阻是大电阻,应该用内接法测量;若电压表读数变化大,说明被测电阻是小电阻,应该用外接法测量。(这里所说的变化...
