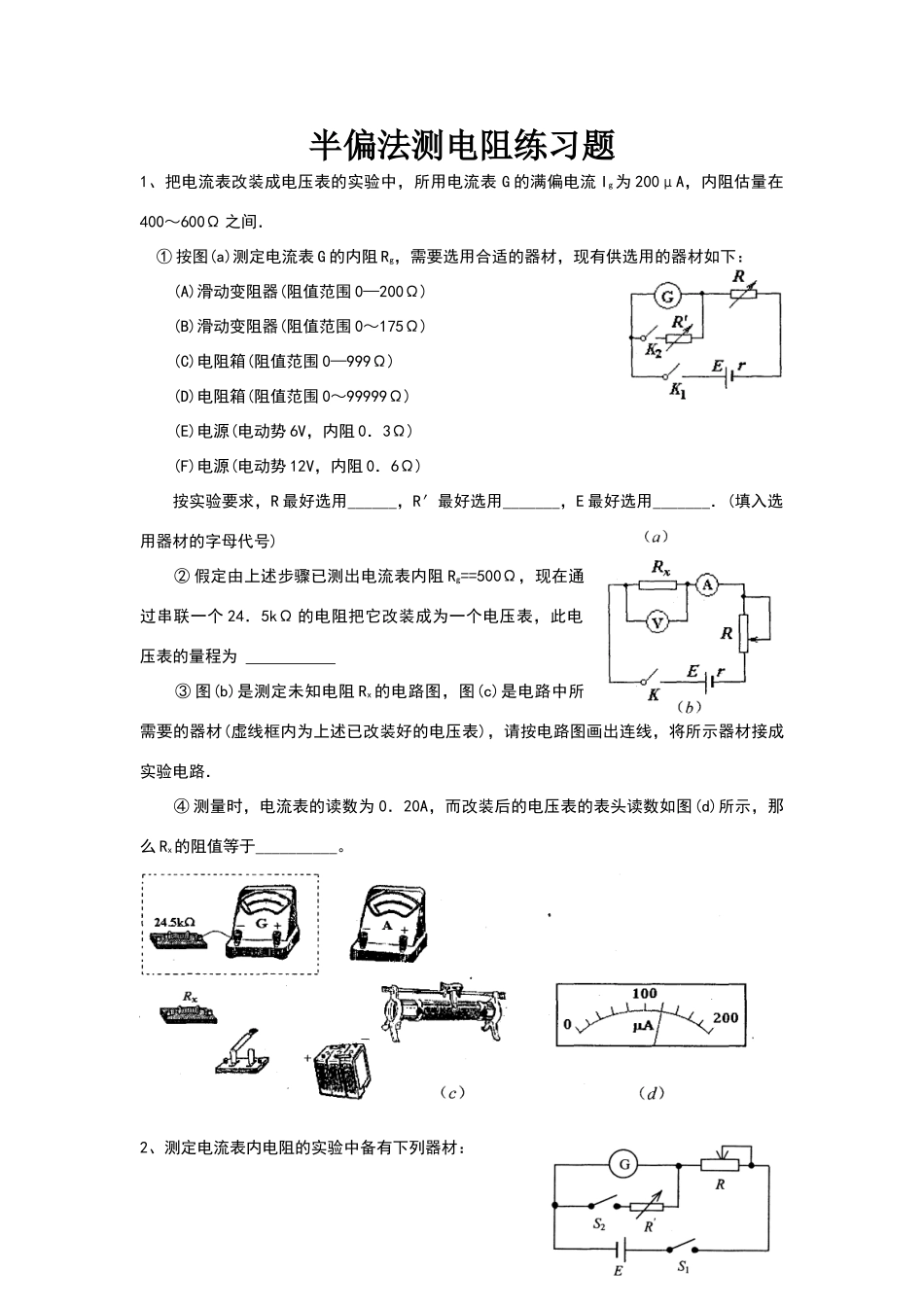

半偏法测电阻练习题1、把电流表改装成电压表的实验中，所用电流表 G 的满偏电流 Ig为 200μA，内阻估量在400～600Ω 之间． ① 按图(a)测定电流表 G 的内阻 Rg，需要选用合适的器材，现有供选用的器材如下： (A)滑动变阻器(阻值范围 0—200Ω) (B)滑动变阻器(阻值范围 0～175Ω) (C)电阻箱(阻值范围 0—999Ω) (D)电阻箱(阻值范围 0～99999Ω) (E)电源(电动势 6V，内阻 0．3Ω) (F)电源(电动势 12V，内阻 0．6Ω) 按实验要求，R 最好选用______，R′最好选用_______，E 最好选用_______．(填入选用器材的字母代号) ② 假定由上述步骤已测出电流表内阻 Rg==500Ω，现在通 过串联一个 24．5kΩ 的电阻把它改装成为一个电压表，此电压表的量程为 ③ 图(b)是测定未知电阻 Rx 的电路图，图(c)是电路中所需要的器材(虚线框内为上述已改装好的电压表)，请按电路图画出连线，将所示器材接成实验电路． ④ 测量时，电流表的读数为 0．20A，而改装后的电压表的表头读数如图(d)所示，那么 Rx的阻值等于__________。2、测定电流表内电阻的实验中备有下列器材：待测电流表 G（量程 0~10mA ）标准电压表 V（量程 0~5V）电阻箱 R′（0－999Ω）滑动变阻器 R1（总电阻约 50Ω，额定电流）滑动变阻器 R2（总电阻约 l0kΩ，额定电流）电源 E（电动势约为 6V，内阻较小）电键及导线若干（1）若采纳如图所示的电路测定电流表的内电阻，并且要想得到较高的精确度，那么以上备用的器材中，滑动变阻器 R 应选用___________________。（2）若实验中测得待测电流表的内阻值为 6Ω，现要想将此电流表改装成量程为 0~5V的电压表，则改装的方法是将电流表与电阻箱 R'__________联，并将电阻箱的阻值调为___________Ω．（3）在下面方框中，画出一个用标准电压表校准改装电压表的实验电路图，要求在电路图中标出所选用器材的符号．3、在把电流表改装为电压表的实验中,实验所用的电流表满刻度电流为 200,欲将此表改装成量程为 2V 的电压表。(1)为测出电流表的内阻,采纳如图所示的电路原理图。请将以下各实验步骤填写完整。① 依照电路原理图将实物连接成实验线路,开始时两电键均断开。② 将 R 阻值调至最大,闭合电键_________,调节________的阻值,使电流表达到满刻度。③ 闭合_________,调节 R 的阻值使电流表达到___________。④ 读出 R 的读数,即为电流表的内阻。(2)实验完毕时,两个电阻箱读数如下图所...
