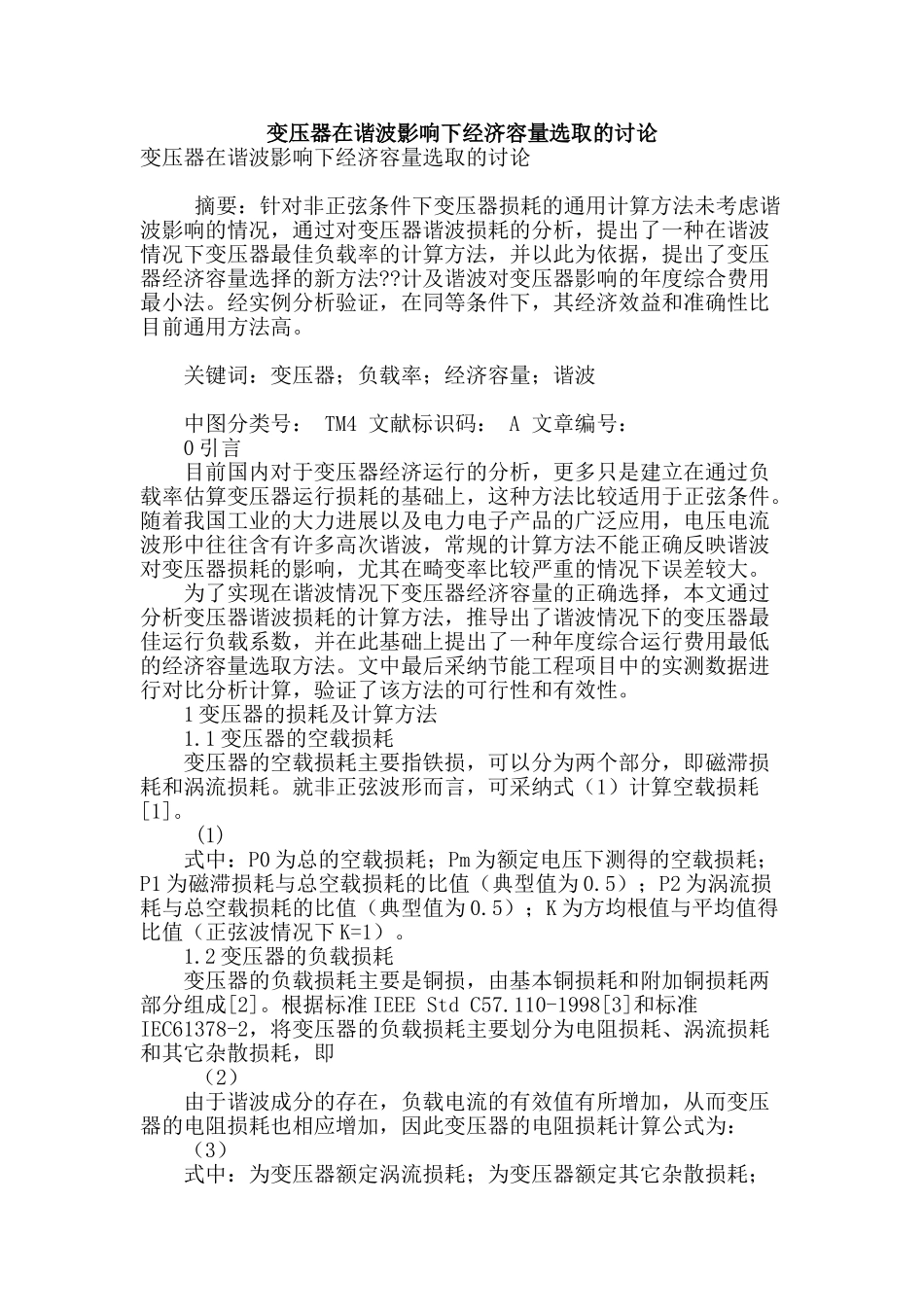

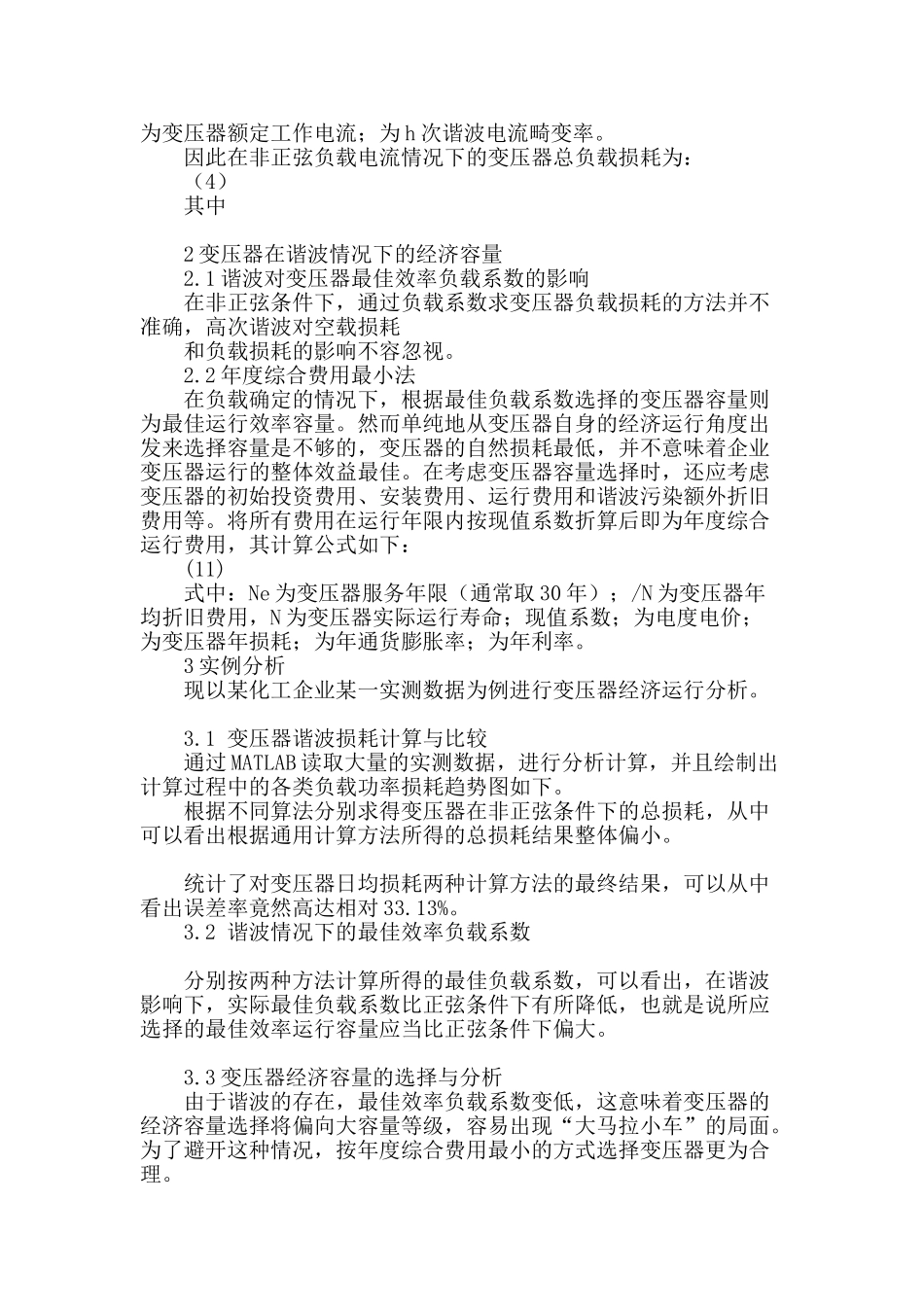

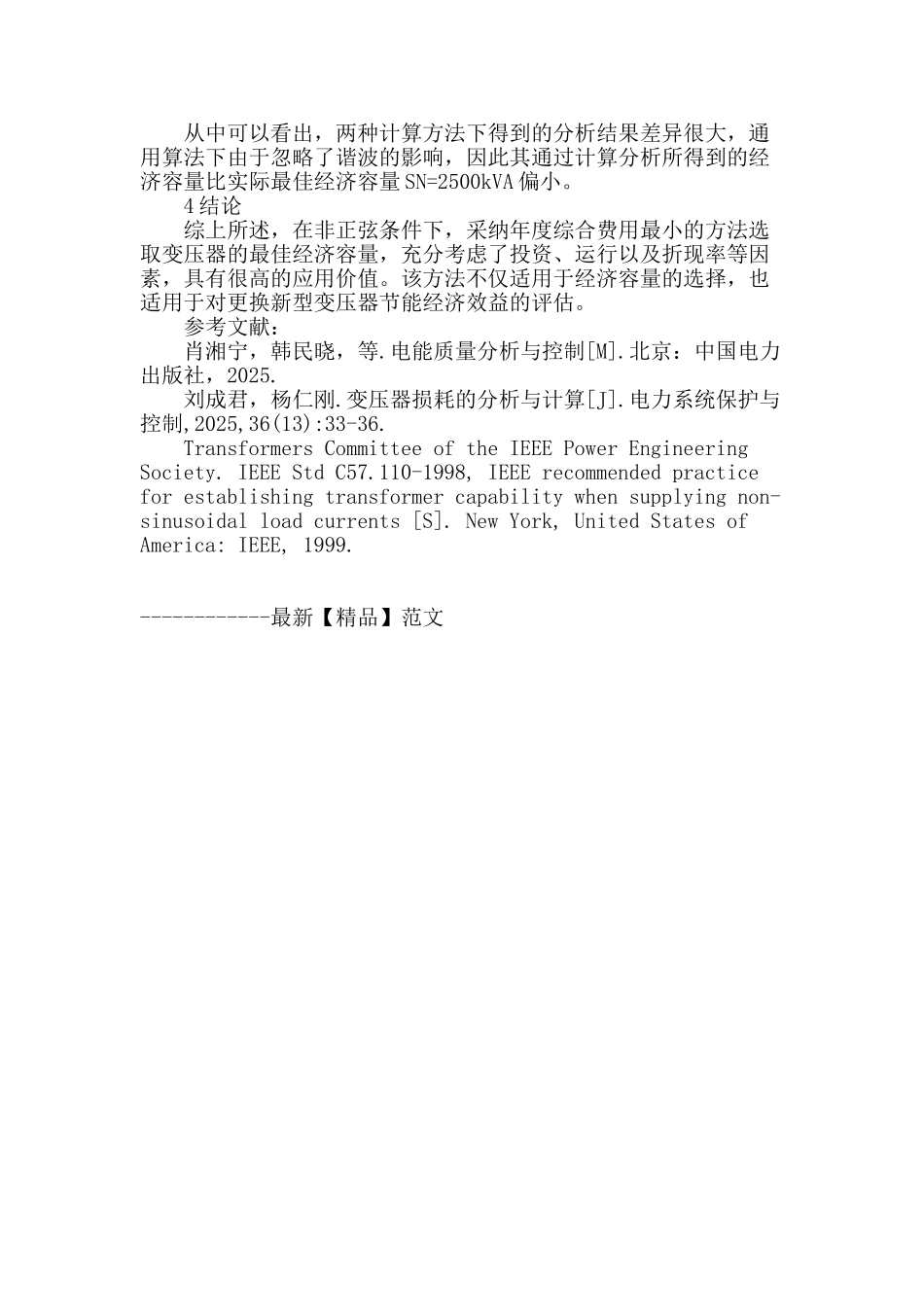

变压器在谐波影响下经济容量选取的讨论变压器在谐波影响下经济容量选取的讨论 摘要：针对非正弦条件下变压器损耗的通用计算方法未考虑谐波影响的情况，通过对变压器谐波损耗的分析，提出了一种在谐波情况下变压器最佳负载率的计算方法，并以此为依据，提出了变压器经济容量选择的新方法??计及谐波对变压器影响的年度综合费用最小法。经实例分析验证，在同等条件下，其经济效益和准确性比目前通用方法高。 关键词：变压器；负载率；经济容量；谐波 中图分类号： TM4 文献标识码： A 文章编号： 0 引言 目前国内对于变压器经济运行的分析，更多只是建立在通过负载率估算变压器运行损耗的基础上，这种方法比较适用于正弦条件。随着我国工业的大力进展以及电力电子产品的广泛应用，电压电流波形中往往含有许多高次谐波，常规的计算方法不能正确反映谐波对变压器损耗的影响，尤其在畸变率比较严重的情况下误差较大。 为了实现在谐波情况下变压器经济容量的正确选择，本文通过分析变压器谐波损耗的计算方法，推导出了谐波情况下的变压器最佳运行负载系数，并在此基础上提出了一种年度综合运行费用最低的经济容量选取方法。文中最后采纳节能工程项目中的实测数据进行对比分析计算，验证了该方法的可行性和有效性。 1 变压器的损耗及计算方法 1.1 变压器的空载损耗 变压器的空载损耗主要指铁损，可以分为两个部分，即磁滞损耗和涡流损耗。就非正弦波形而言，可采纳式（1）计算空载损耗[1]。 (1) 式中：P0 为总的空载损耗；Pm 为额定电压下测得的空载损耗；P1 为磁滞损耗与总空载损耗的比值（典型值为 0.5）；P2 为涡流损耗与总空载损耗的比值（典型值为 0.5）；K 为方均根值与平均值得比值（正弦波情况下 K=1）。 1.2 变压器的负载损耗 变压器的负载损耗主要是铜损，由基本铜损耗和附加铜损耗两部分组成[2]。根据标准 IEEE Std C57.110-1998[3]和标准IEC61378-2，将变压器的负载损耗主要划分为电阻损耗、涡流损耗和其它杂散损耗，即 （2） 由于谐波成分的存在，负载电流的有效值有所增加，从而变压器的电阻损耗也相应增加，因此变压器的电阻损耗计算公式为： （3） 式中：为变压器额定涡流损耗；为变压器额定其它杂散损耗；为变压器额定工作电流；为 h 次谐波电流畸变率。 因此在非正弦负载电流情况下的变压器总负载损耗为： （4） 其中 2 变压器在谐波情况下的经济容量 2.1 谐波对变压器最佳效率负载系数的...
