高考数学一轮复习 第八章 立体几何与空间向量 第1节 空间几何体的结构、三视图和直观图教学案（含解析）新人教A版-新人教A版高三全册数学教学案

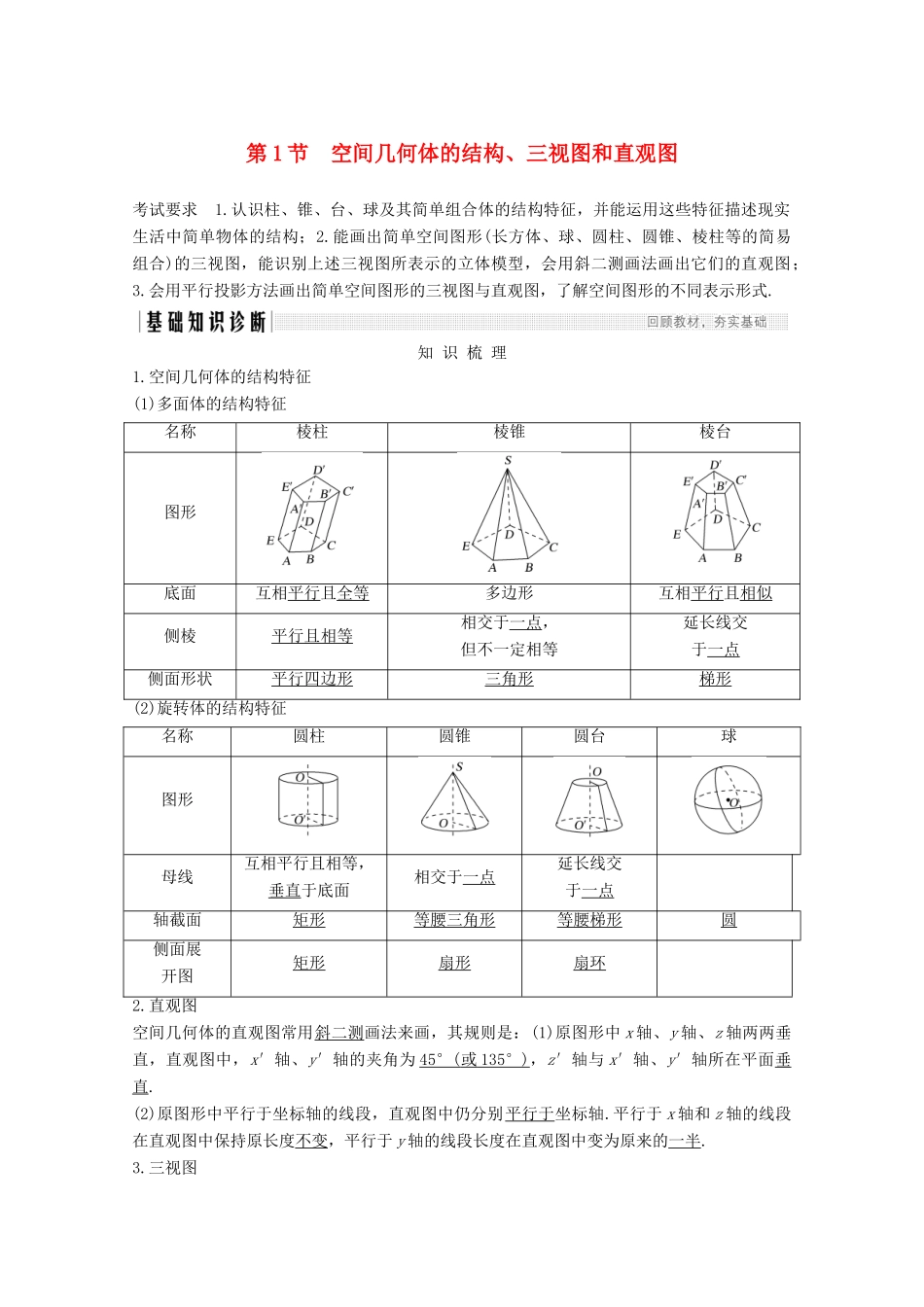

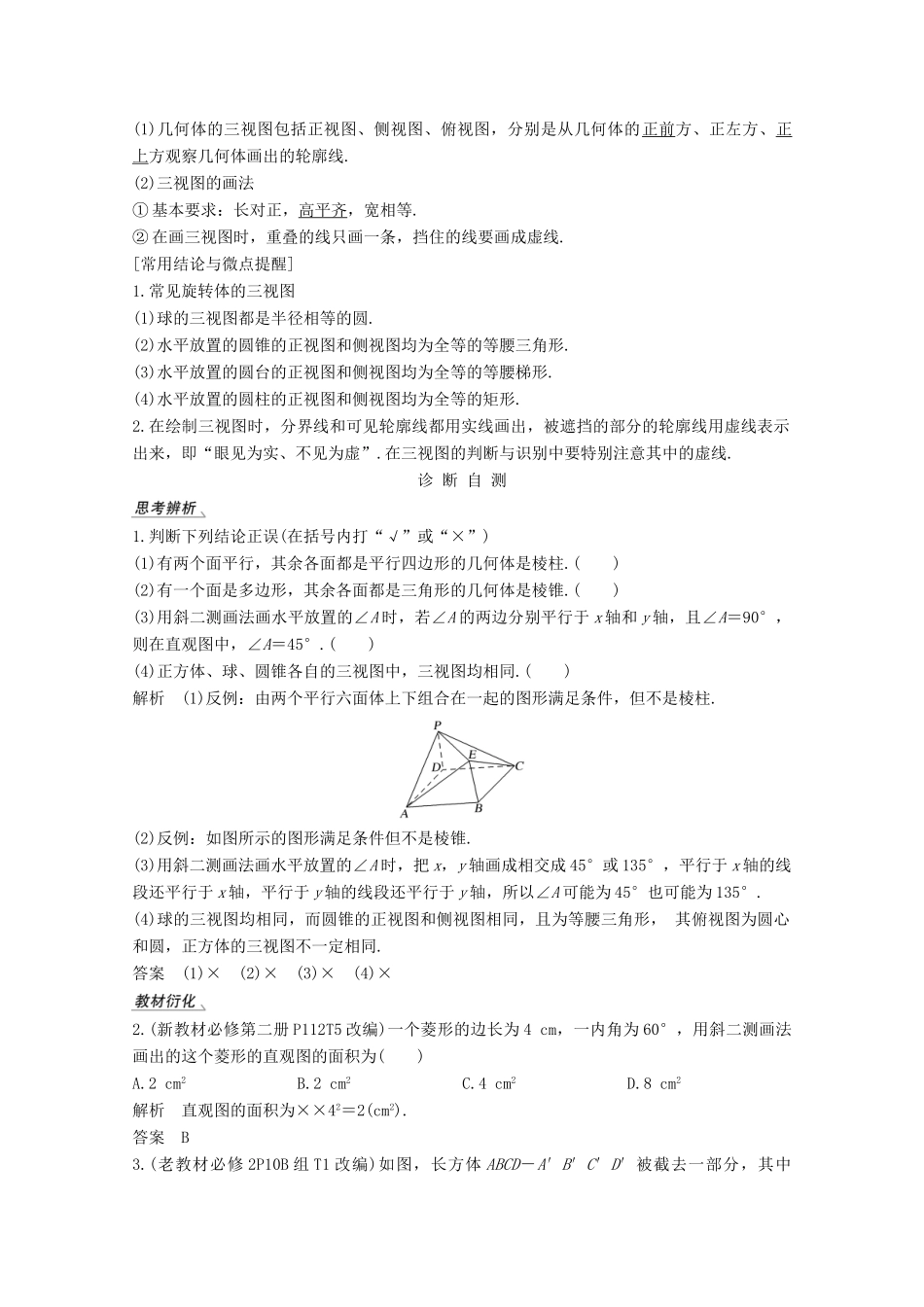

第 1 节 空间几何体的结构、三视图和直观图考试要求 1.认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构；2.能画出简单空间图形(长方体、球、圆柱、圆锥、棱柱等的简易组合)的三视图，能识别上述三视图所表示的立体模型，会用斜二测画法画出它们的直观图；3.会用平行投影方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式.知 识 梳 理1.空间几何体的结构特征(1)多面体的结构特征名称棱柱棱锥棱台图形底面互相平行且全等多边形互相平行且相似侧棱平行且相等相交于一点，但不一定相等延长线交于一点侧面形状平行四边形三角形梯形(2)旋转体的结构特征名称圆柱圆锥圆台球图形母线互相平行且相等，垂直于底面相交于一点延长线交于一点轴截面矩形等腰三角形等腰梯形圆侧面展开图矩形扇形扇环2.直观图空间几何体的直观图常用斜二测画法来画，其规则是：(1)原图形中 x 轴、y 轴、z 轴两两垂直，直观图中，x′轴、y′轴的夹角为 45°( 或 135°) ，z′轴与 x′轴、y′轴所在平面垂直.(2)原图形中平行于坐标轴的线段，直观图中仍分别平行于坐标轴.平行于 x 轴和 z 轴的线段在直观图中保持原长度不变，平行于 y 轴的线段长度在直观图中变为原来的一半.3.三视图(1)几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线.(2)三视图的画法① 基本要求：长对正，高平齐，宽相等.② 在画三视图时，重叠的线只画一条，挡住的线要画成虚线.[常用结论与微点提醒]1.常见旋转体的三视图(1)球的三视图都是半径相等的圆.(2)水平放置的圆锥的正视图和侧视图均为全等的等腰三角形.(3)水平放置的圆台的正视图和侧视图均为全等的等腰梯形.(4)水平放置的圆柱的正视图和侧视图均为全等的矩形.2.在绘制三视图时，分界线和可见轮廓线都用实线画出，被遮挡的部分的轮廓线用虚线表示出来，即“眼见为实、不见为虚”.在三视图的判断与识别中要特别注意其中的虚线.诊 断 自 测1.判断下列结论正误(在括号内打“√”或“×”)(1)有两个面平行，其余各面都是平行四边形的几何体是棱柱.( )(2)有一个面是多边形，其余各面都是三角形的几何体是棱锥.( )(3)用斜二测画法画水平放置的∠A 时，若∠A 的两边分别平行于 x 轴和 y 轴，且∠A＝90°，则在直观图中，∠A＝45°.( )(4)正方体、球、圆锥各自的三视图中，三视图均相同.( )解析 (...
