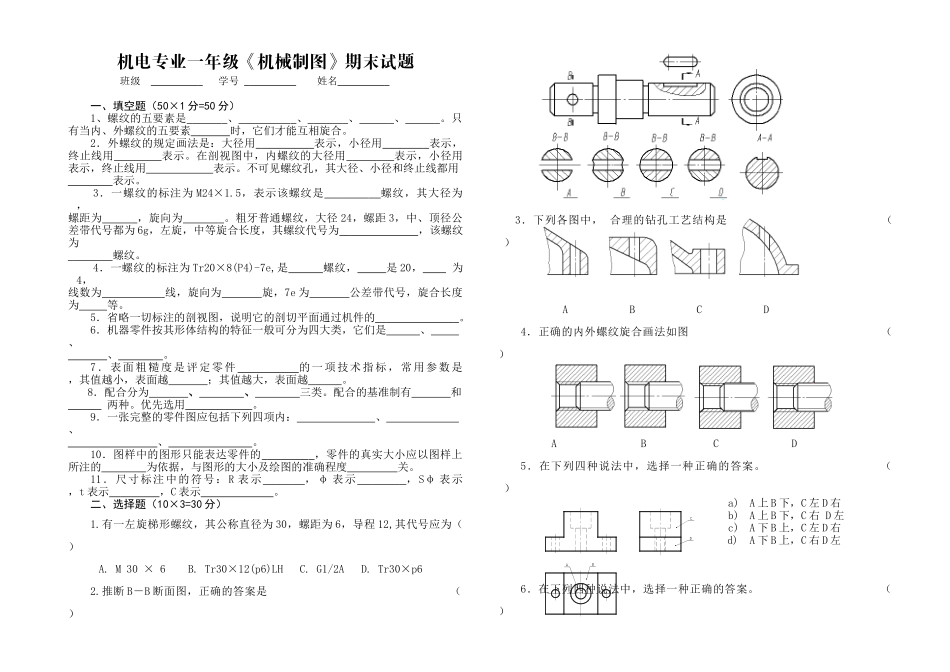

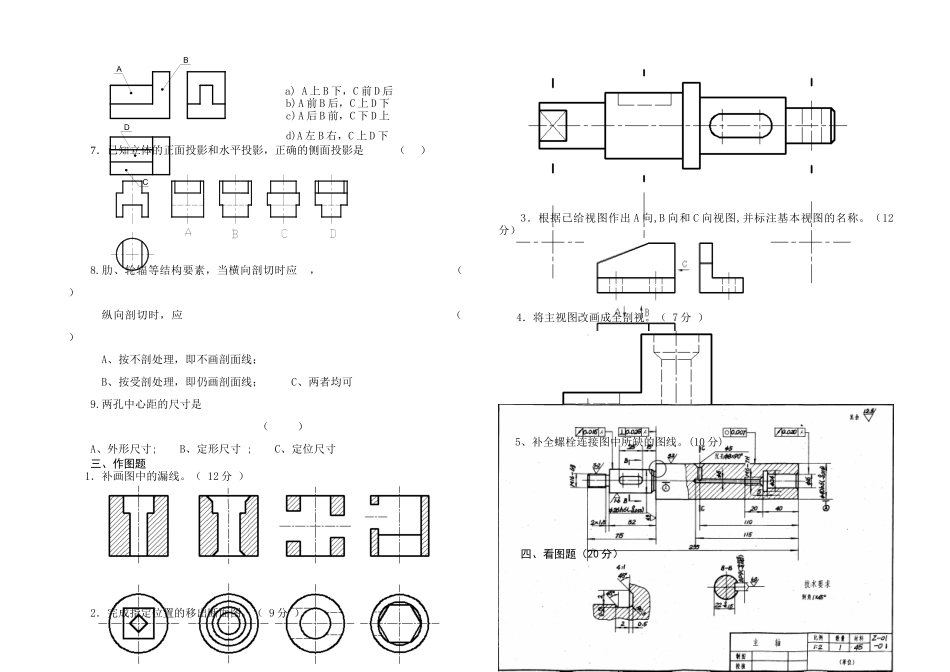

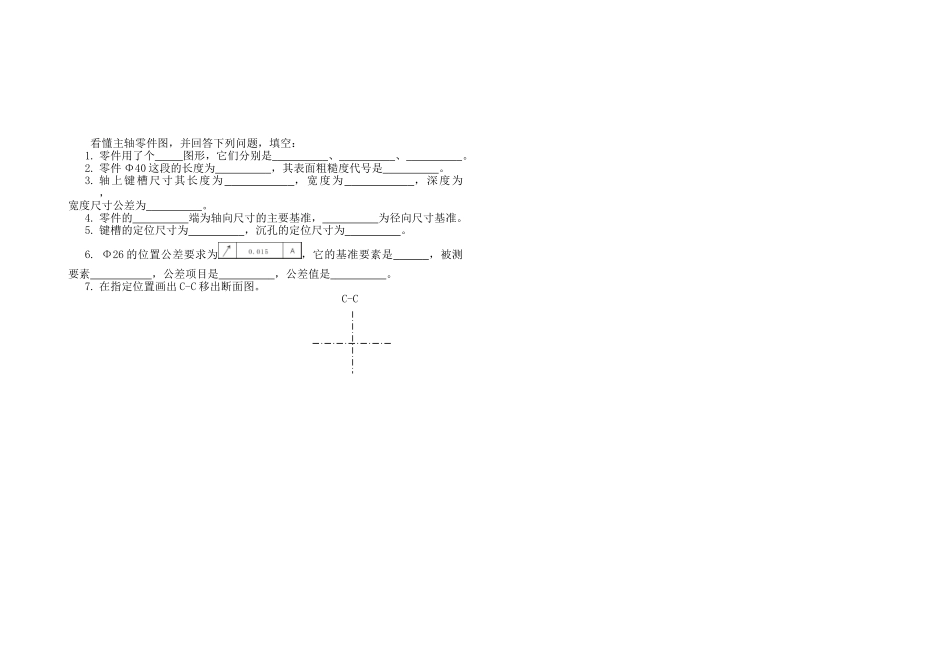

机电专业一年级《机械制图》期末试题班级 学号 姓名 一、填空题（50×1 分=50 分）1、螺纹的五要素是 、 、 、 、 。只有当内、外螺纹的五要素 时，它们才能互相旋合。2．外螺纹的规定画法是：大径用 表示，小径用 表示，终止线用 表示。在剖视图中，内螺纹的大径用 表示，小径用 表示，终止线用 表示。不可见螺纹孔，其大径、小径和终止线都用 表示。 3．一螺纹的标注为 M24×1.5，表示该螺纹是 螺纹，其大径为 ，螺距为 ，旋向为 。粗牙普通螺纹，大径 24，螺距 3，中、顶径公差带代号都为 6g，左旋，中等旋合长度，其螺纹代号为 ，该螺纹为 螺纹。4．一螺纹的标注为 Tr20×8(P4)-7e,是 螺纹， 是 20， 为4，线数为 线，旋向为 旋，7e 为 公差带代号，旋合长度为 等。5．省略一切标注的剖视图，说明它的剖切平面通过机件的 。6．机器零件按其形体结构的特征一般可分为四大类，它们是 、 、 、 。7．表面粗糙度是评定零件 的一项技术指标，常用参数是 ，其值越小，表面越 ；其值越大，表面越 。8．配合分为 、 、 三类。配合的基准制有 和 两种。优先选用 。 9．一张完整的零件图应包括下列四项内： 、 、 、 。10．图样中的图形只能表达零件的 ，零件的真实大小应以图样上所注的 为依据，与图形的大小及绘图的准确程度 关。11．尺寸标注中的符号：R 表示 ，φ 表示 ，Sφ 表示 ，t 表示 ，C 表示 。二、选择题（10×3=30 分）1.有一左旋梯形螺纹，其公称直径为 30，螺距为 6，导程 12,其代号应为（ ）A. M 30 × 6 B. Tr30×12(p6)LH C. G1/2A D. Tr30×p62.推断 B－B 断面图，正确的答案是 （ ）3．下列各图中， 合理的钻孔工艺结构是 （ ）A B C D4．正确的内外螺纹旋合画法如图 （ ）A B C D5．在下列四种说法中，选择一种正确的答案。 （ ）a)A 上 B 下，C 左 D 右b)A 上 B 下，C 右 D 左c)A 下 B 上，C 左 D 右d) A 下 B 上，C 右 D 左6．在下列四种说法中，选择一种正确的答案。 （ ） a) A 上 B 下，C 前 D 后b)A 前 B 后，C 上 D 下c)A 后 B 前，C 下 D 上d)A 左 B 右，C 上 D 下7．已知立体的正面投影和水平投影，正确的侧面投影是 （ ）8.肋、轮辐等结构要素，当横向剖切时应 ， （ ）纵向剖切时，应 （ ） A、按不剖处理，即不画剖面线； B、按受剖处理，...
