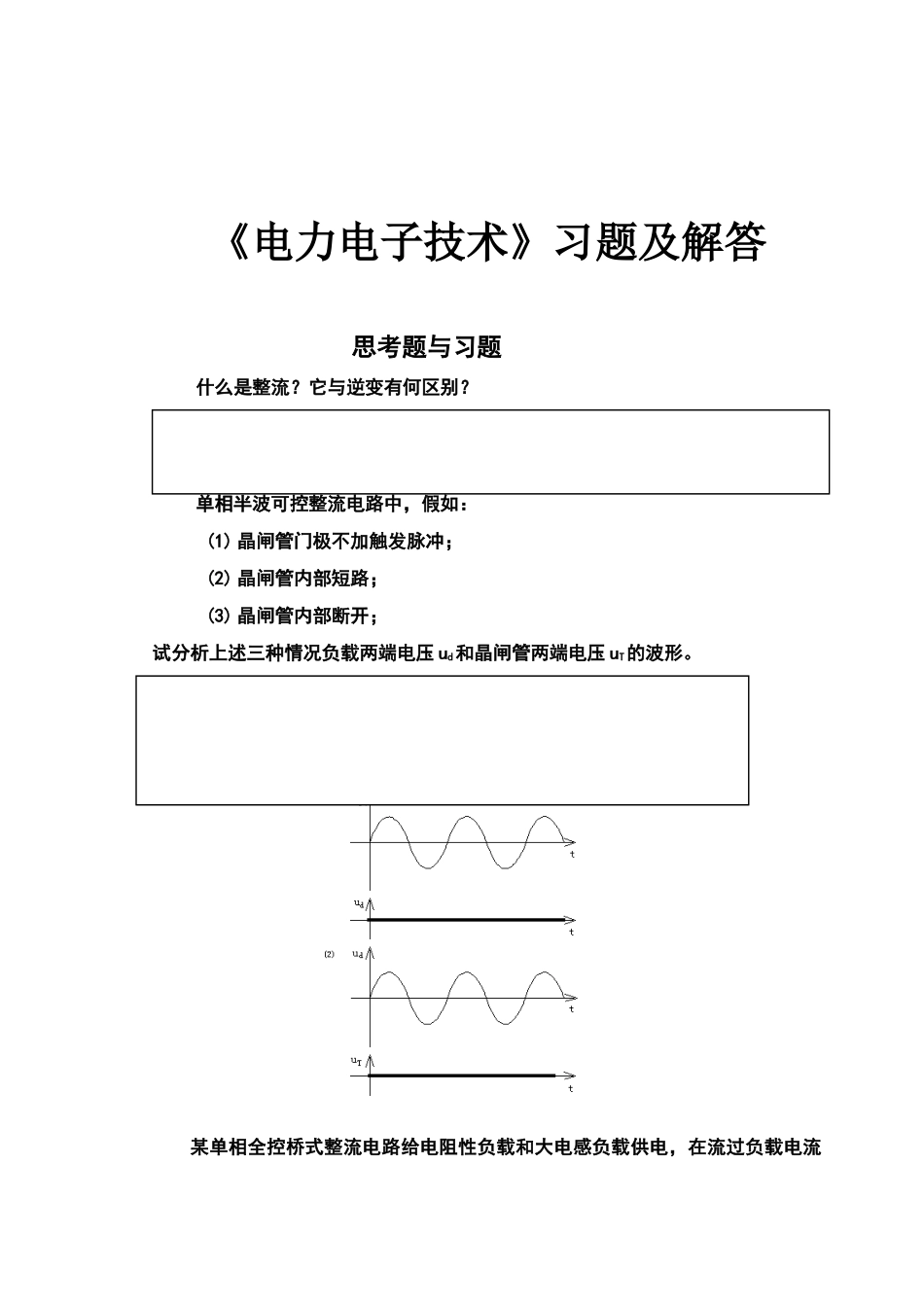

《电力电子技术》习题及解答思考题与习题 什么是整流？它与逆变有何区别？答：整流就是把沟通电能转换成直流电能，而将直流转换为沟通电能称为逆变，它是对应于整流的逆向过程。 单相半波可控整流电路中，假如：(1) 晶闸管门极不加触发脉冲；(2) 晶闸管内部短路；(3) 晶闸管内部断开；试分析上述三种情况负载两端电压 ud和晶闸管两端电压 uT的波形。答：（1）负载两端电压为 0，晶闸管上电压波形与 U2相同；（2）负载两端电压为 U2，晶闸管上的电压为 0；（3）负载两端电压为 0，晶闸管上的电压为 U2。某单相全控桥式整流电路给电阻性负载和大电感负载供电，在流过负载电流平均值相同的情况下，哪一种负载的晶闸管额定电流应选择大一些?答：带大电感负载的晶闸管额定电流应选择小一些。由于具有电感，当其电流增大时，在电感上会产生感应电动势，抑制电流增加。电阻性负载时整流输出电流的峰值大些，在流过负载电流平均值相同的情况下，为防此时管子烧坏，应选择额定电流大一些的管子。某电阻性负载的单相半控桥式整流电路，若其中一只晶闸管的阳、阴极之间被烧断，试画出整流二极管、晶闸管两端和负载电阻两端的电压波形。解：设 α=0，T2被烧坏，如下图： 相控整流电路带电阻性负载时，负载电阻上的 Ud与 Id的乘积是否等于负载有功功率，为什么?带大电感负载时，负载电阻 Rd上的 Ud与 Id的乘积是否等于负载有功功率，为什么?答：相控整流电路带电阻性负载时，负载电阻上的平均功率不等于负载有功功率。因为负载上的电压、电流是非正弦波，除了直流 Ud与 Id外 还 有 谐 波 重 量和， 负 载 上 有 功 功 率 为>。相控整流电路带大电感负载时，虽然 Ud存在谐波，但电流是恒定的直流，故负载电阻 Rd上的 Ud与 Id的乘积等于负载有功功率。某电阻性负载要求 0~24V 直流电压，最大负载电流 Id=30A，如采纳由 220V 沟通直接供电和由变压器降压到 60V 供电的单相半波相控整流电路，是否两种方案都能满足要求?试比较两种供电方案的晶闸管的导通角、额定电压、额定电流、电路的功率因数及对电源容量的要求。解：采纳由 220V 沟通直接供电当时： Udo== =99V 由变压器降压到 60V 供电当时：Ud== =27V因此，只要调节 都可以满足输出 0~24V 直流电压要求。(1) 采纳由 220V 沟通直接供电时：，Ud==24V 时 取 2 倍安全裕量，晶闸管的额定电压、额定电流分别为 622V 和 108A。电源提供有功功...
