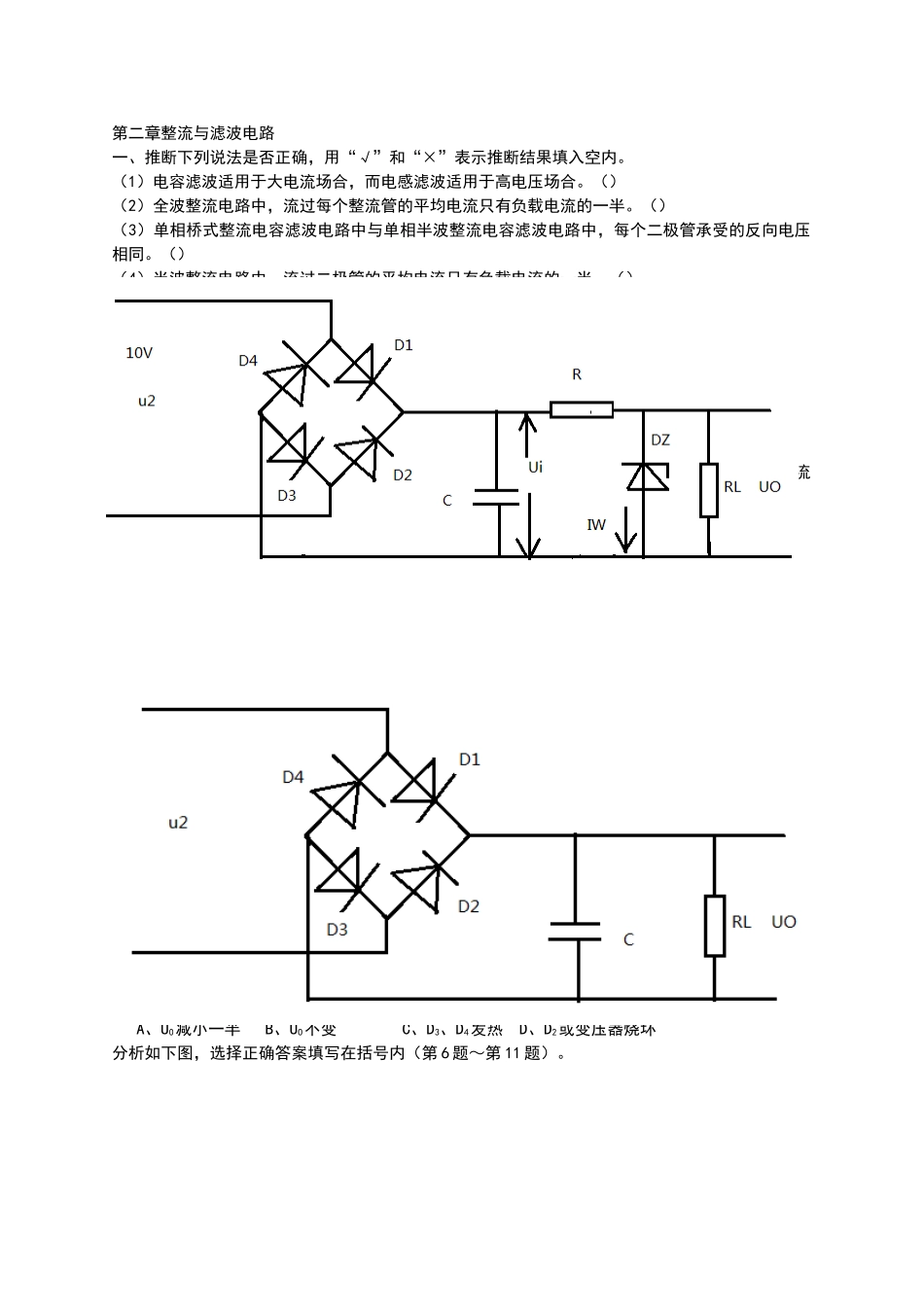

第二章整流与滤波电路一、推断下列说法是否正确，用“√”和“×”表示推断结果填入空内。（1）电容滤波适用于大电流场合，而电感滤波适用于高电压场合。（）（2）全波整流电路中，流过每个整流管的平均电流只有负载电流的一半。（）（3）单相桥式整流电容滤波电路中与单相半波整流电容滤波电路中，每个二极管承受的反向电压相同。（）（4）半波整流电路中，流过二极管的平均电流只有负载电流的一半。（）（5）硅稳压管并联型稳压电路的负载任意变化，稳压管都能起稳压作用。（）（6）电解电容的电极有正、负之分，使用时正极接高电位，负极接低电位。（）（7）任何电子电路都需要直流电源供电，因此需要直流稳压电源。（）（8）在整流电路后仅用电阻就构成滤波电路。（）（9）整流电路能将沟通电压转换成单向脉动电压，是利用了二极管的单向导电性。（（）（10）全波整流电路中，其中一个整流管短路时对整流电路不影响，输出仍为全波整流。（）二、选择正确答案填入空内。1、滤波电路中整流二极管的导通角较大，峰值电流很小，输出特性较好，适用于低电压、大电流场合的滤波电路是（）A、电感 B、电容 C、复式 D、有源分析如下图，选择正确答案填在括号内（第 2 题～第 5 题），已知 U2=10V。2、接入滤波电容后，输出直流电压为（） A、升高 B、降低 C、不变 D、为零3、接入滤波电容后，二极管的导通角为（） A、加大 B、减小 C、不变 D、为零4、输出电压的平均值 UO约为（） A、10V B、14V C、16V D、12V5、若 D1短路，则（） A、U0减小一半 B、UO不变 C、D3、D4发热 D、D2或变压器烧坏分析如下图，选择正确答案填写在括号内（第 6 题～第 11 题）。6、设 U2有效值为 10V，则电容两端电压为（）A、 B、9V C、12V D、14V7、若电容 C 脱焊，则 Ui 为（）A、 B、9V C、12V D、14V8、若二极管 D4接反，则（）A、变压器被短路，D1、D2或变压器被烧坏B、变为半波整流C、电容 C 将过压而击穿D、稳压管过流而烧坏9、若电阻 R 短路，则（）A、UO将下降B、变为半波整流C、电容 C 将过压而击穿D、稳定管过流而损坏10、设电路正常工作，当电网电压波动而使 Ui增大时（负载不变），IR将增大，则 IW将（）A、增大 B、减小 C、基本不变 D、为零11、设电路正常工作，当负载电流 IO增大时（电网电压不变），IR将基本不变，则 IW将（）A、增大 B、减小 C、基本不变 D、为零12、在单相整流电路中，流过...
