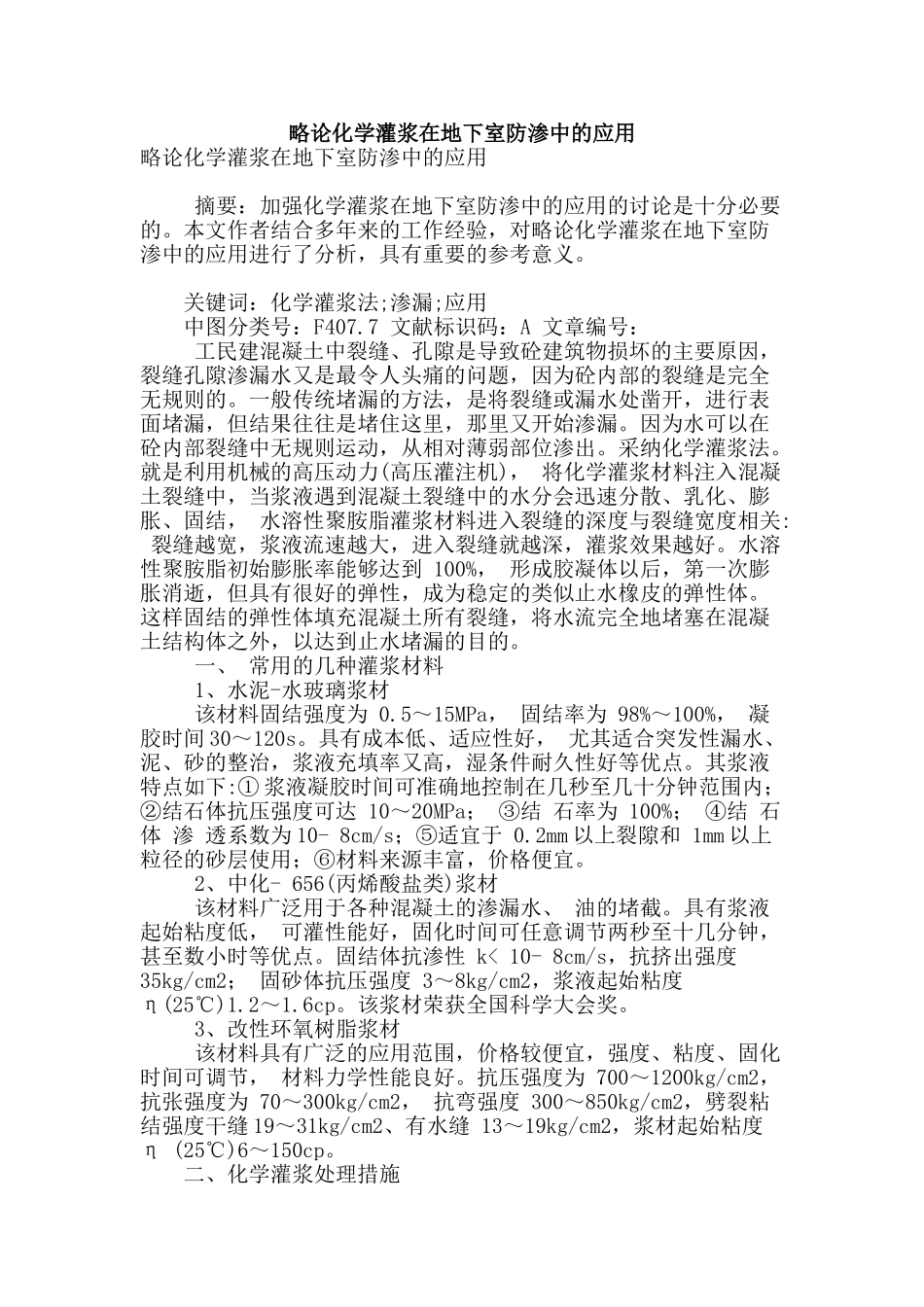

略论化学灌浆在地下室防渗中的应用略论化学灌浆在地下室防渗中的应用 摘要：加强化学灌浆在地下室防渗中的应用的讨论是十分必要的。本文作者结合多年来的工作经验，对略论化学灌浆在地下室防渗中的应用进行了分析，具有重要的参考意义。 关键词：化学灌浆法;渗漏;应用 中图分类号：F407.7 文献标识码：A 文章编号： 工民建混凝土中裂缝、孔隙是导致砼建筑物损坏的主要原因，裂缝孔隙渗漏水又是最令人头痛的问题，因为砼内部的裂缝是完全无规则的。一般传统堵漏的方法，是将裂缝或漏水处凿开，进行表面堵漏，但结果往往是堵住这里，那里又开始渗漏。因为水可以在砼内部裂缝中无规则运动，从相对薄弱部位渗出。采纳化学灌浆法。就是利用机械的高压动力(高压灌注机)， 将化学灌浆材料注入混凝土裂缝中，当浆液遇到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结， 水溶性聚胺脂灌浆材料进入裂缝的深度与裂缝宽度相关: 裂缝越宽，浆液流速越大，进入裂缝就越深，灌浆效果越好。水溶性聚胺脂初始膨胀率能够达到 100%， 形成胶凝体以后，第一次膨胀消逝，但具有很好的弹性，成为稳定的类似止水橡皮的弹性体。这样固结的弹性体填充混凝土所有裂缝，将水流完全地堵塞在混凝土结构体之外，以达到止水堵漏的目的。 一、 常用的几种灌浆材料 1、水泥-水玻璃浆材 该材料固结强度为 0.5～15MPa， 固结率为 98%～100%， 凝胶时间 30～120s。具有成本低、适应性好， 尤其适合突发性漏水、泥、砂的整治，浆液充填率又高，湿条件耐久性好等优点。其浆液特点如下:① 浆液凝胶时间可准确地控制在几秒至几十分钟范围内；②结石体抗压强度可达 10～20MPa； ③结 石率为 100%； ④结 石 体 渗 透系数为 10- 8cm/s；⑤适宜于 0.2mm 以上裂隙和 1mm 以上粒径的砂层使用；⑥材料来源丰富，价格便宜。 2、中化- 656(丙烯酸盐类)浆材 该材料广泛用于各种混凝土的渗漏水、 油的堵截。具有浆液起始粘度低， 可灌性能好，固化时间可任意调节两秒至十几分钟，甚至数小时等优点。固结体抗渗性 k< 10- 8cm/s，抗挤出强度 35kg/cm2； 固砂体抗压强度 3～8kg/cm2，浆液起始粘度 η(25℃)1.2～1.6cp。该浆材荣获全国科学大会奖。 3、改性环氧树脂浆材 该材料具有广泛的应用范围，价格较便宜，强度、粘度、固化时间可调节， 材料力学性能良好。抗压强度为 700～1200kg/cm2，抗张强度为 70～300kg/cm2， 抗弯强度 300～850kg/c...
