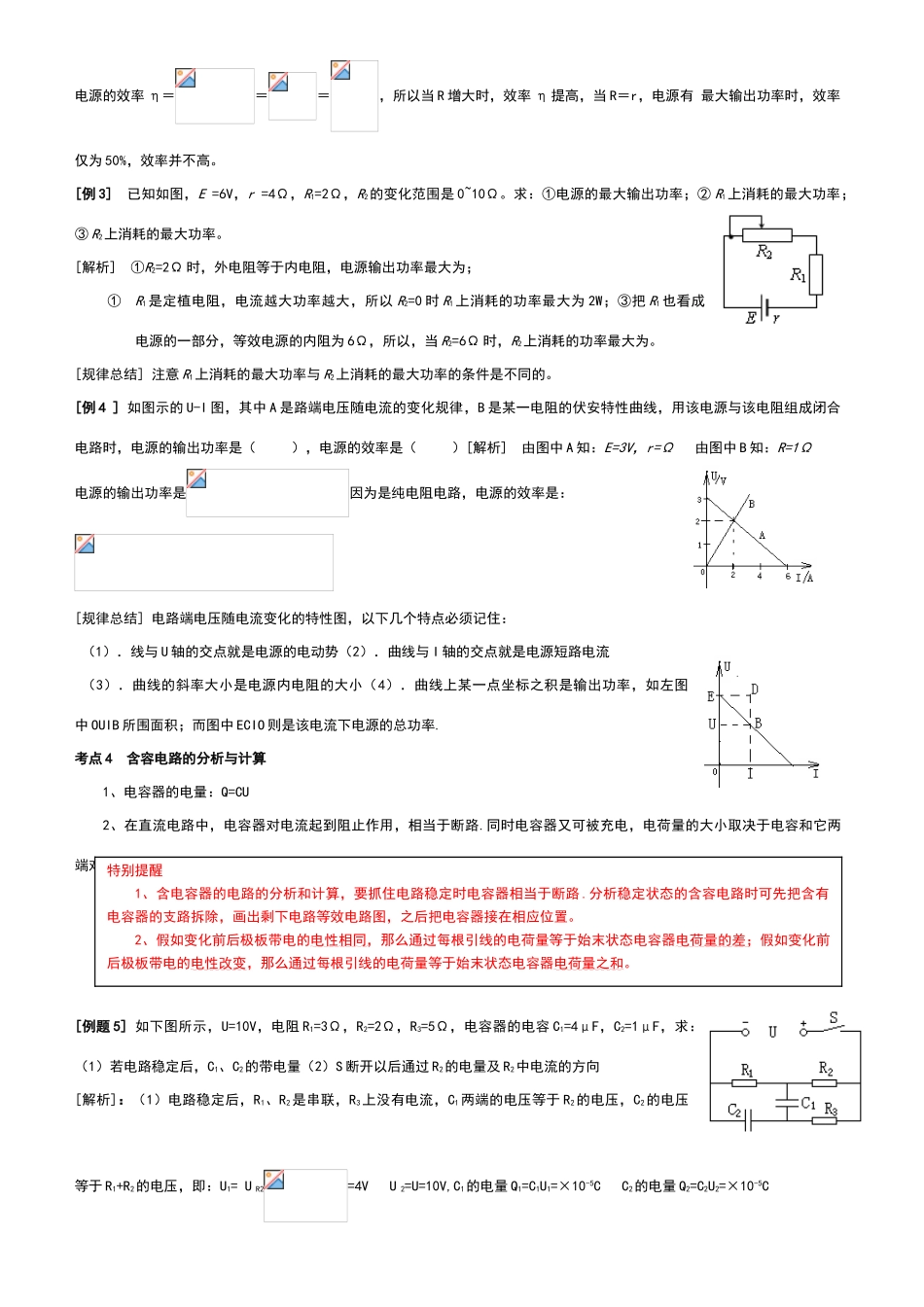

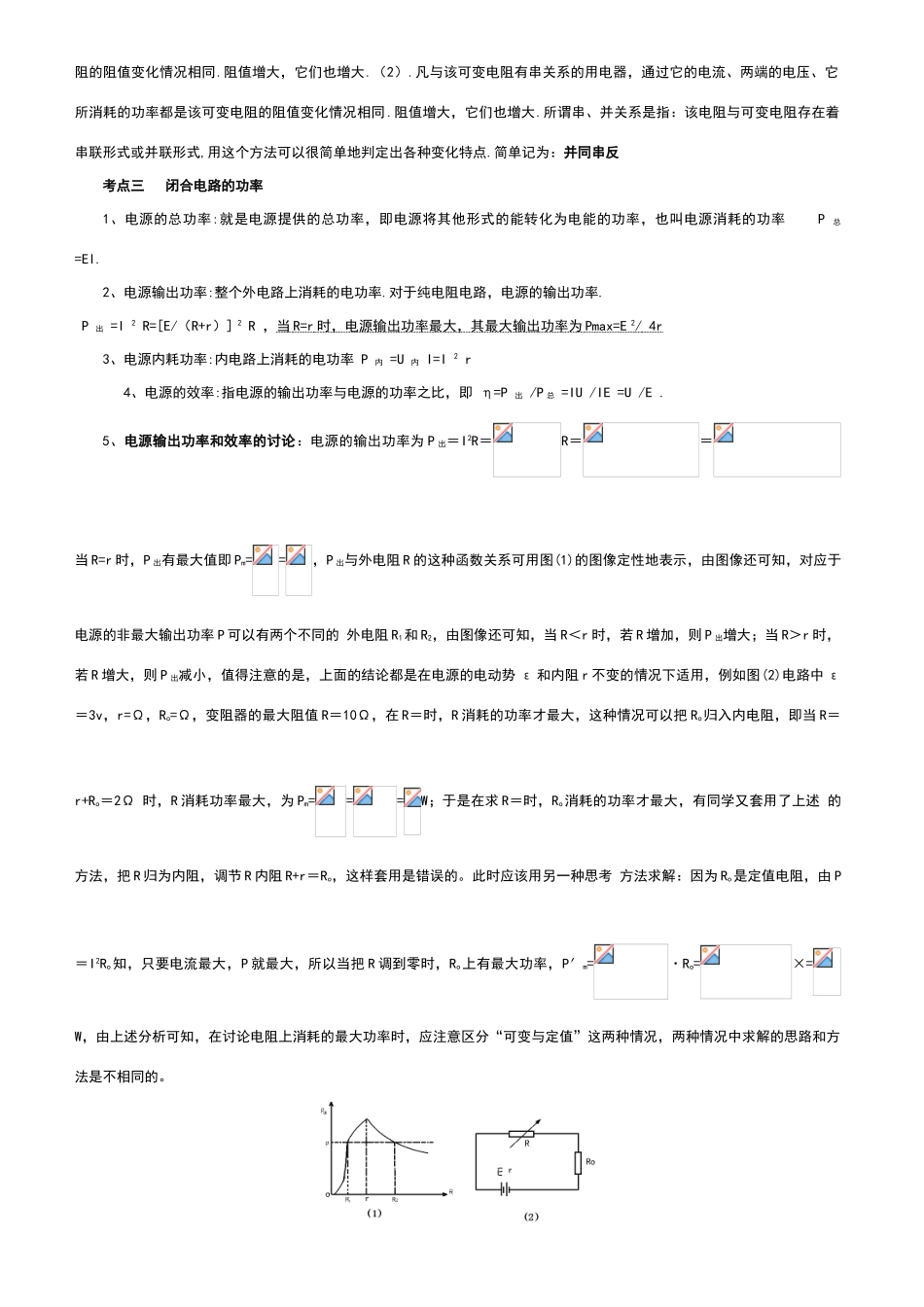

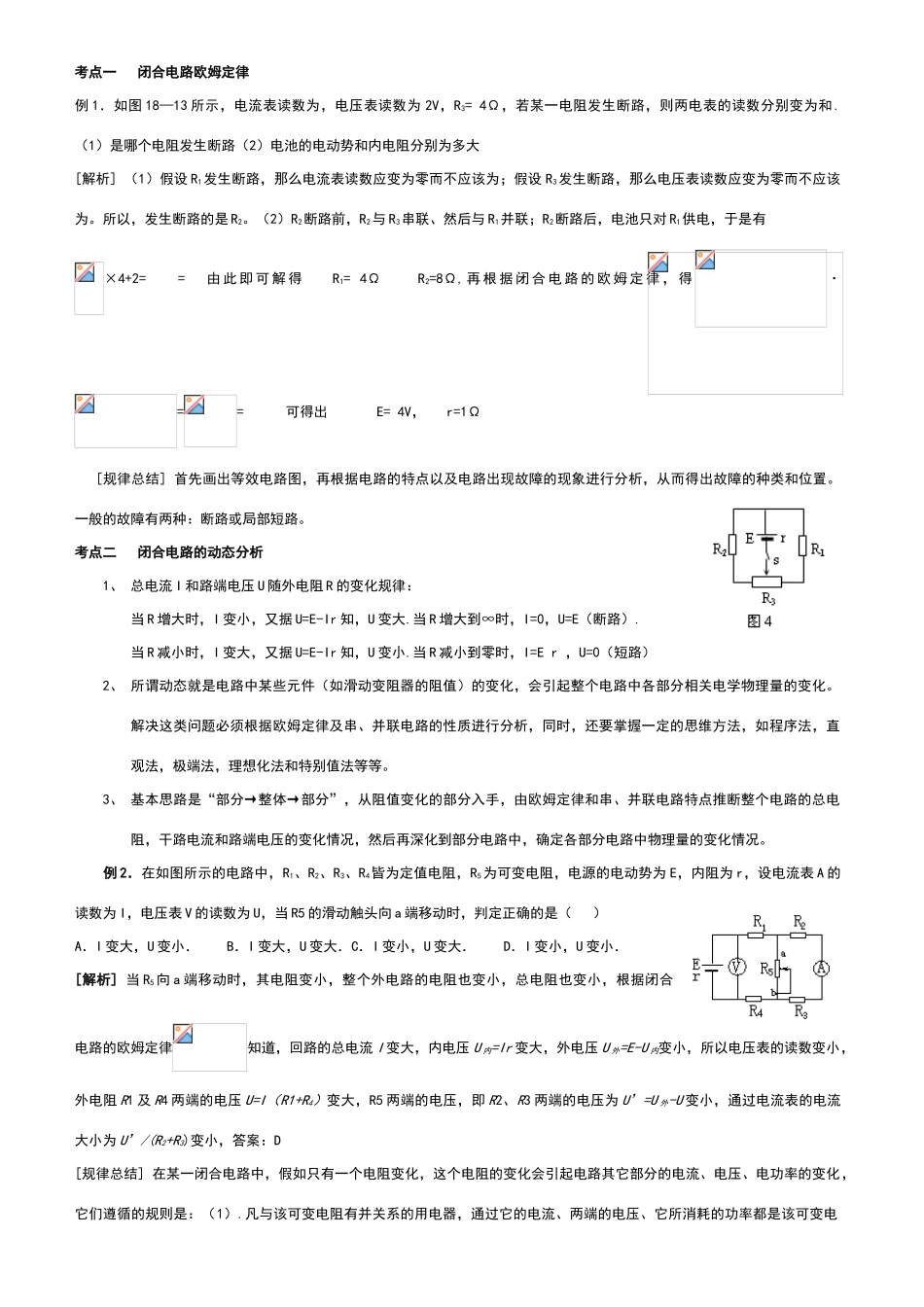

考点一 闭合电路欧姆定律例 1．如图 18—13 所示，电流表读数为，电压表读数为 2V，R3= 4Ω，若某一电阻发生断路，则两电表的读数分别变为和.（1）是哪个电阻发生断路（2）电池的电动势和内电阻分别为多大[解析] （1）假设 R1发生断路，那么电流表读数应变为零而不应该为；假设 R3发生断路，那么电压表读数应变为零而不应该为。所以，发生断路的是 R2。（2）R2断路前，R2与 R3串联、然后与 R1并联；R2断路后，电池只对 R1供电，于是有×4+2= = 由 此 即 可 解 得 R1= 4Ω R2=8Ω, 再 根 据 闭 合 电 路 的 欧 姆 定 律 ， 得·== 可得出 E= 4V， r=1Ω[规律总结] 首先画出等效电路图，再根据电路的特点以及电路出现故障的现象进行分析，从而得出故障的种类和位置。一般的故障有两种：断路或局部短路。考点二 闭合电路的动态分析1、 总电流 I 和路端电压 U 随外电阻 R 的变化规律：当 R 增大时，I 变小，又据 U=E-Ir 知，U 变大.当 R 增大到∞时，I=0，U=E（断路）. 当 R 减小时，I 变大，又据 U=E-Ir 知，U 变小.当 R 减小到零时，I=E r ，U=0（短路）2、 所谓动态就是电路中某些元件（如滑动变阻器的阻值）的变化，会引起整个电路中各部分相关电学物理量的变化。解决这类问题必须根据欧姆定律及串、并联电路的性质进行分析，同时，还要掌握一定的思维方法，如程序法，直观法，极端法，理想化法和特别值法等等。3、 基本思路是“部分→整体→部分”，从阻值变化的部分入手，由欧姆定律和串、并联电路特点推断整个电路的总电阻，干路电流和路端电压的变化情况，然后再深化到部分电路中，确定各部分电路中物理量的变化情况。 例 2．在如图所示的电路中，R1、R2、R3、R4皆为定值电阻，R5为可变电阻，电源的电动势为 E，内阻为 r，设电流表 A 的读数为 I，电压表 V 的读数为 U，当 R5 的滑动触头向 a 端移动时，判定正确的是（ ）A．I 变大，U 变小． B．I 变大，U 变大．C．I 变小，U 变大． D．I 变小，U 变小．[解析] 当 R5向 a 端移动时，其电阻变小，整个外电路的电阻也变小，总电阻也变小，根据闭合电路的欧姆定律知道，回路的总电流 I 变大，内电压 U 内=Ir 变大，外电压 U 外=E-U 内变小，所以电压表的读数变小，外电阻 R1 及 R4 两端的电压 U=I（R1+R4）变大，R5 两端的电压，即 R2、R3 两端的电压为 U’=U 外-U 变...
