110kv变电站增容工程可行性研究报告VIP专享

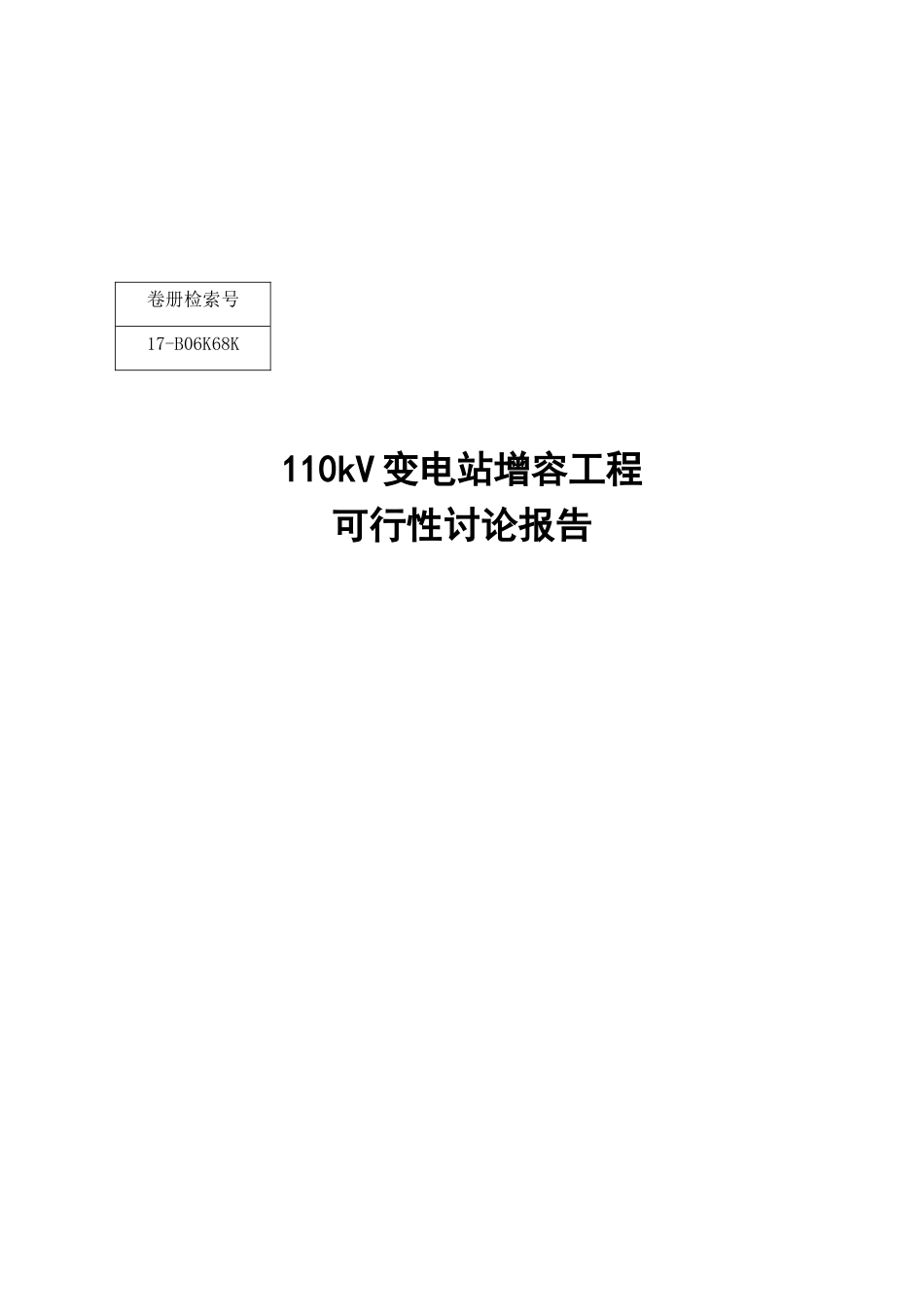

卷册检索号17-B06K68K110kV 变电站增容工程可行性讨论报告 工程名称： 110kV 变电站增容工程批 准：审 核：校 核：编 写：目 录1 概述2 工程建设必要性3 站址选择4 电气一次部分5 电气二次部分6 通信部分7 土建部分8 线路部分9 技经部分10 结论附件 1 hb 省电力公司文件冀电进展[2025]109 号《关于开展 hb 晋州冻光等 110 千伏输变电工程前期工作的批复》附件 2 市国土资源局《关于 110kV 变电站站址土地性质的证明》附件 3 市国土资源局《关于 市供电局基建工程用地指标的承诺》附件 4 市建设局《关于 110kV 变电站建设项目列入建设规划的承诺》附件 5 站址所在乡政府、村委会《关于 110 千伏变电站工程建设征用土地的承诺》附图 1 路径方案图附图 2 方案一电气主接线图附图 3 方案一总平面布置图附图 4 方案二电气主接线图附图 5 方案二总平面布置图1 概 述1.1 设计依据(1) hb 省电力公司文件冀电进展[2025]109 号《关于开展 hb 晋州冻光等 110 千伏输变电工程前期工作的批复》(2) 《hb 省南网“十一五”电力进展规划及 2025 远景目标》(3) 《220kV 输变电项目可行性讨论内容深度规定》（试行）(4) SDJ 161-85 电力系统设计规程(5) DL 755-2001 电力系统安全稳定导则(6) GB14285-93 继电保护和安全自动装置技术规程(7) DL 5003-91 电力系统电网调度自动化设计技术规程(8) 电力系统光缆通信工程可行性讨论内容深度规定(9) GB 50060-92 35~110kV 变电所设计技术规程(10) DL/T 5103-1999 35kV~110kV 无人值班变电所设计规程(11) DL/T 5092-1999 110~500kV 架空送电线路设计技术规程(12 )国家经济贸易委员会 2025 年发布的《电力建设工程概算定额》2001 年修订本(13) 电力规划设计总院《火电、送电、变电工程限额设计参考造价指标》（2025年水平）1.2 工程概况1.2.1 变电站现状变 电 站 位 于 市 区 东 部 ， 投 运 于 1979 年 7 月 ， 原 有 主 变 一 台 ， 容 量31.5MVA，1992 年增容 2＃31.5MVA 主变一台。现有主变容量 2×31.5MVA，110KV 进线两回，分别由东田和常山 220KV 站供电，110KV 接线为单母线双刀闸分段；35KV为单母线开关分段，35KV 出线 8 回，其中 东方热电、新化公司为发电并网线路；10KV 采纳单母线开关分段，现供市区 10KV 配电线路 10 条。变电站所在地污秽等级Ⅳ级。 站始建...
