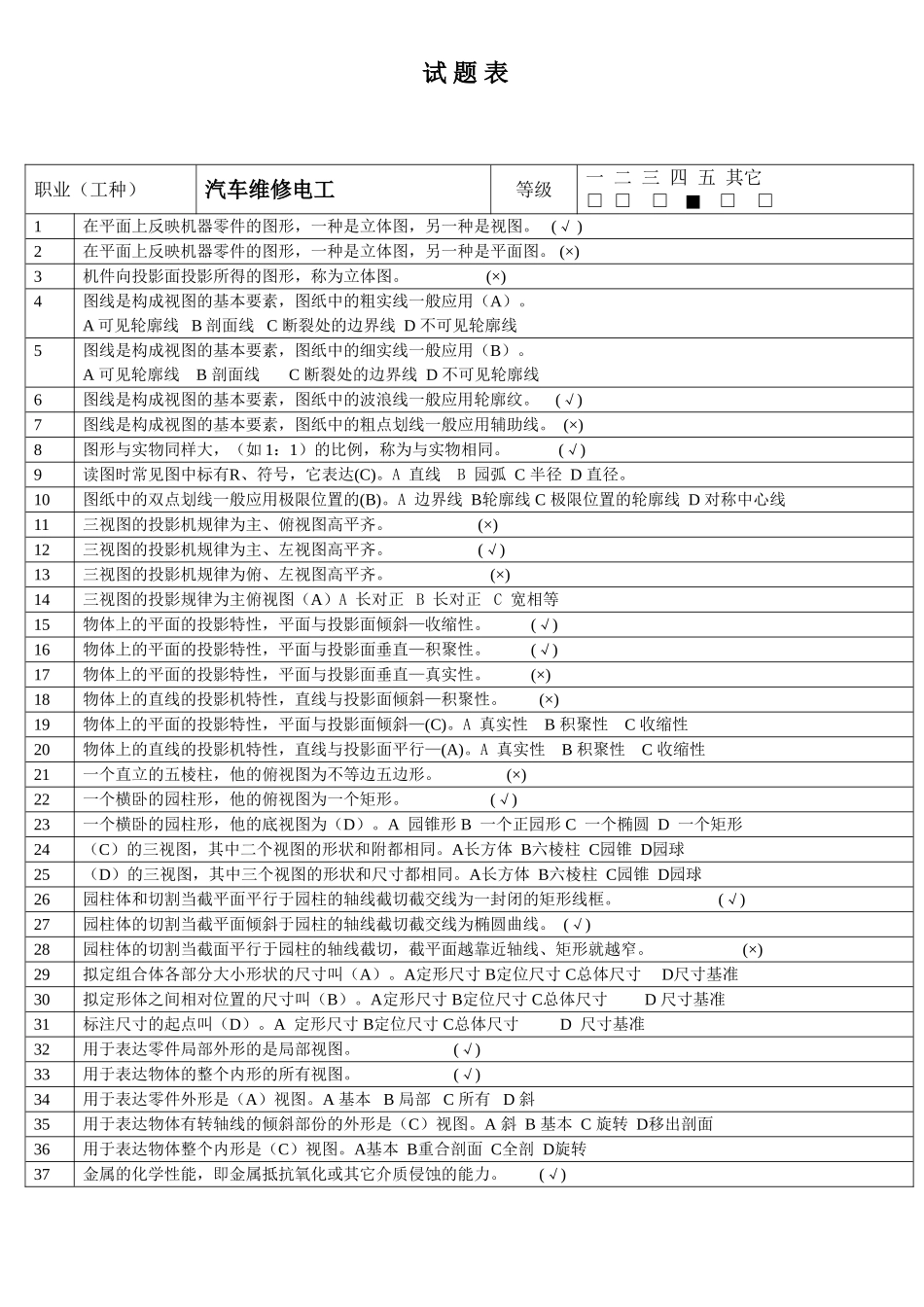

试 题 表职业（工种）汽车维修电工等级一 二 三 四 五 其它□ □ □ □ □1在平面上反映机器零件的图形，一种是立体图，另一种是视图。 (√ )2在平面上反映机器零件的图形，一种是立体图，另一种是平面图。 (×)3机件向投影面投影所得的图形，称为立体图。 (×)4图线是构成视图的基本要素，图纸中的粗实线一般应用（A）。A 可见轮廓线 B 剖面线 C 断裂处的边界线 D 不可见轮廓线5图线是构成视图的基本要素，图纸中的细实线一般应用（B）。A 可见轮廓线 B 剖面线 C 断裂处的边界线 D 不可见轮廓线6图线是构成视图的基本要素，图纸中的波浪线一般应用轮廓纹。 (√)7图线是构成视图的基本要素，图纸中的粗点划线一般应用辅助线。 (×)8图形与实物同样大，（如 1：1）的比例，称为与实物相同。 (√)9读图时常见图中标有R、符号，它表达(C)。A 直线 B 园弧 C 半径 D 直径。10图纸中的双点划线一般应用极限位置的(B)。A 边界线 B轮廓线 C 极限位置的轮廓线 D 对称中心线11三视图的投影机规律为主、俯视图高平齐。 (×)12三视图的投影机规律为主、左视图高平齐。 (√)13三视图的投影机规律为俯、左视图高平齐。 (×)14三视图的投影规律为主俯视图（A）A 长对正 B 长对正 C 宽相等15物体上的平面的投影特性，平面与投影面倾斜—收缩性。 (√)16物体上的平面的投影特性，平面与投影面垂直—积聚性。 (√)17物体上的平面的投影特性，平面与投影面垂直—真实性。 (×)18物体上的直线的投影机特性，直线与投影面倾斜—积聚性。 (×)19物体上的平面的投影特性，平面与投影面倾斜—(C)。A 真实性 B 积聚性 C 收缩性20物体上的直线的投影机特性，直线与投影面平行—(A)。A 真实性 B 积聚性 C 收缩性21一个直立的五棱柱，他的俯视图为不等边五边形。 (×)22一个横卧的园柱形，他的俯视图为一个矩形。 (√)23一个横卧的园柱形，他的底视图为（D）。A 园锥形 B 一个正园形 C 一个椭圆 D 一个矩形24（C）的三视图，其中二个视图的形状和附都相同。A长方体 B六棱柱 C园锥 D园球25（D）的三视图，其中三个视图的形状和尺寸都相同。A长方体 B六棱柱 C园锥 D园球26园柱体和切割当截平面平行于园柱的轴线截切截交线为一封闭的矩形线框。 (√)27园柱体的切割当截平面倾斜于园柱的轴线截切截交线为椭圆曲线。 (√)28园柱体的切割当截面平行于园柱的轴线截切，截平面越靠近轴线、矩...
