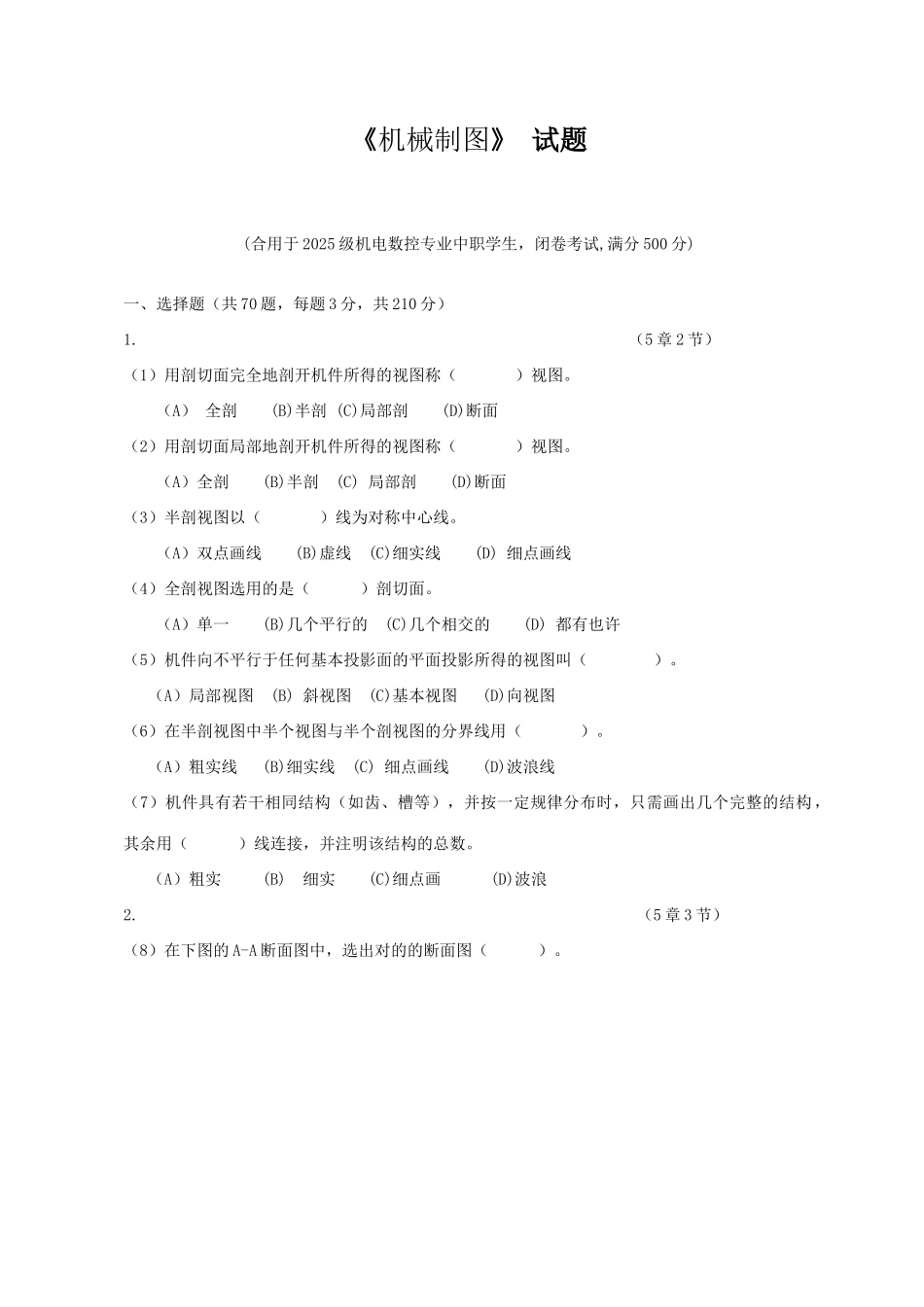

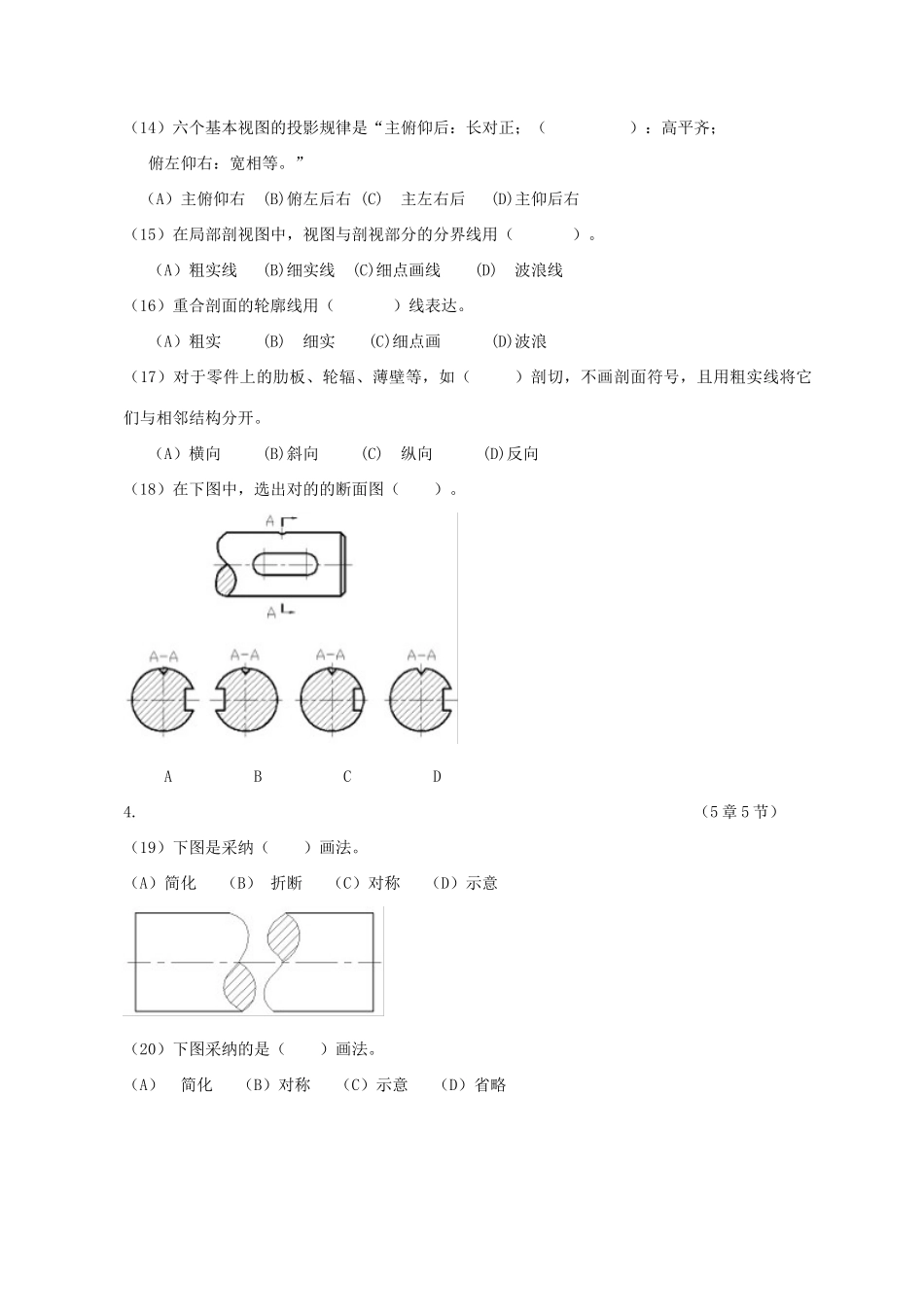

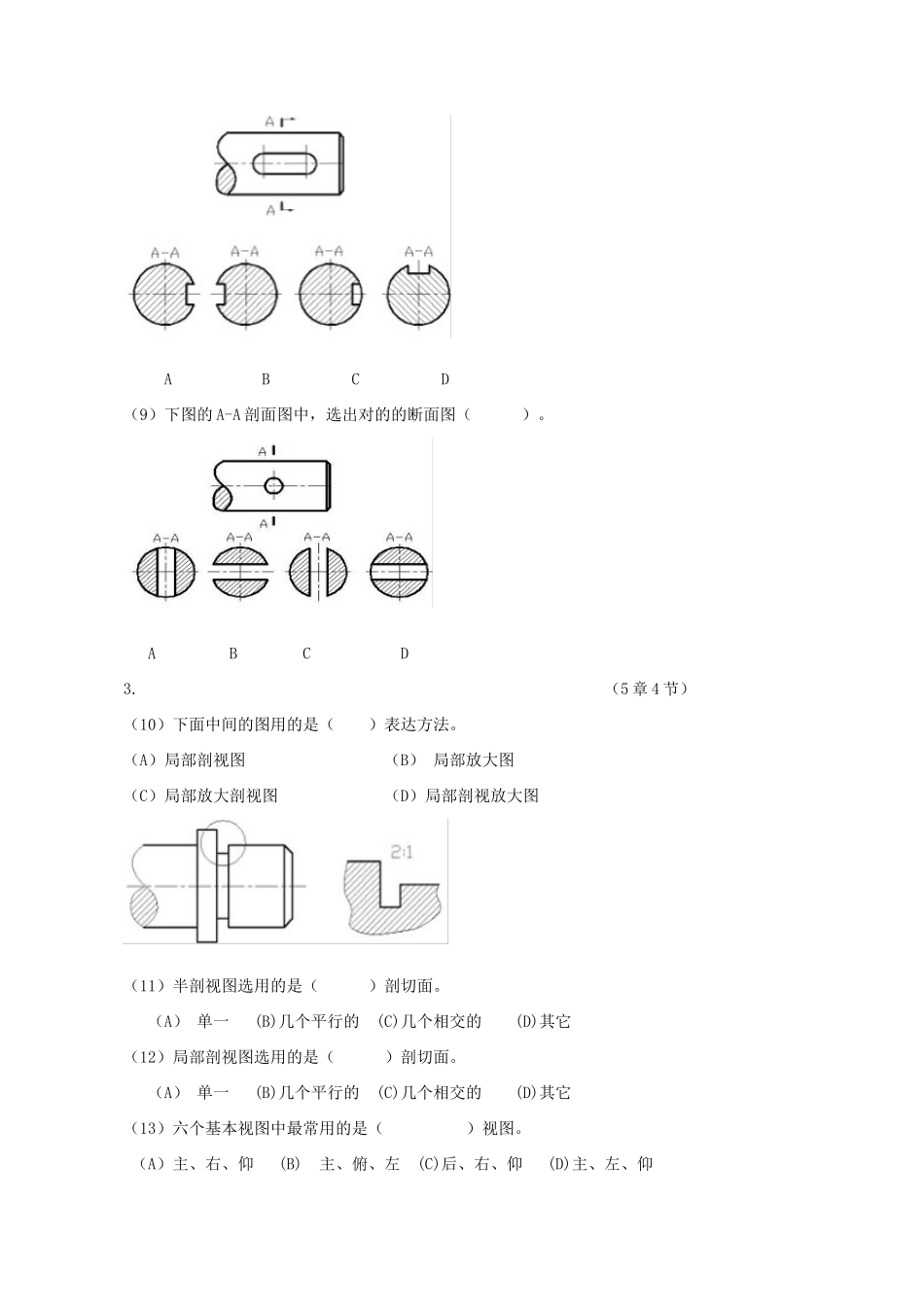

《机械制图》 试题(合用于 2025 级机电数控专业中职学生，闭卷考试,满分 500 分)一、选择题（共 70 题，每题 3 分，共 210 分）1. （5 章 2 节）（1）用剖切面完全地剖开机件所得的视图称（ ）视图。 （A） 全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（ ）视图。 （A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（ ）线为对称中心线。 （A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（ ）剖切面。（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有也许（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（ ）。 （A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（ ）。 （A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（ ）线连接，并注明该结构的总数。 （A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5 章 3 节）（8）在下图的 A-A 断面图中，选出对的的断面图（ ）。A B C D（9）下图的 A-A 剖面图中，选出对的的断面图（ ）。A B C D3. （5 章 4 节）（10）下面中间的图用的是（ ）表达方法。（A）局部剖视图 （B） 局部放大图（C）局部放大剖视图 （D）局部剖视放大图（11）半剖视图选用的是（ ）剖切面。 （A） 单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（ ）剖切面。 （A） 单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（ ）视图。 （A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（ ）：高平齐； 俯左仰右：宽相等。” （A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（ ）。 （A）粗实线 (B)细实线 (C)细点画线 (D) 波浪线（16）重合剖面的轮廓线用（ ）线表达。 （A）粗实 (B) 细实 (C)细点画 (D)波浪（17）对于零件上的肋板、轮辐、薄壁等，如（ ）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。 （A）横向 (B)斜向 (C) 纵向 (D)反向（18）在下图中，选出对的的断面图（ ）。 A B C D4. （5 章 5 ...
