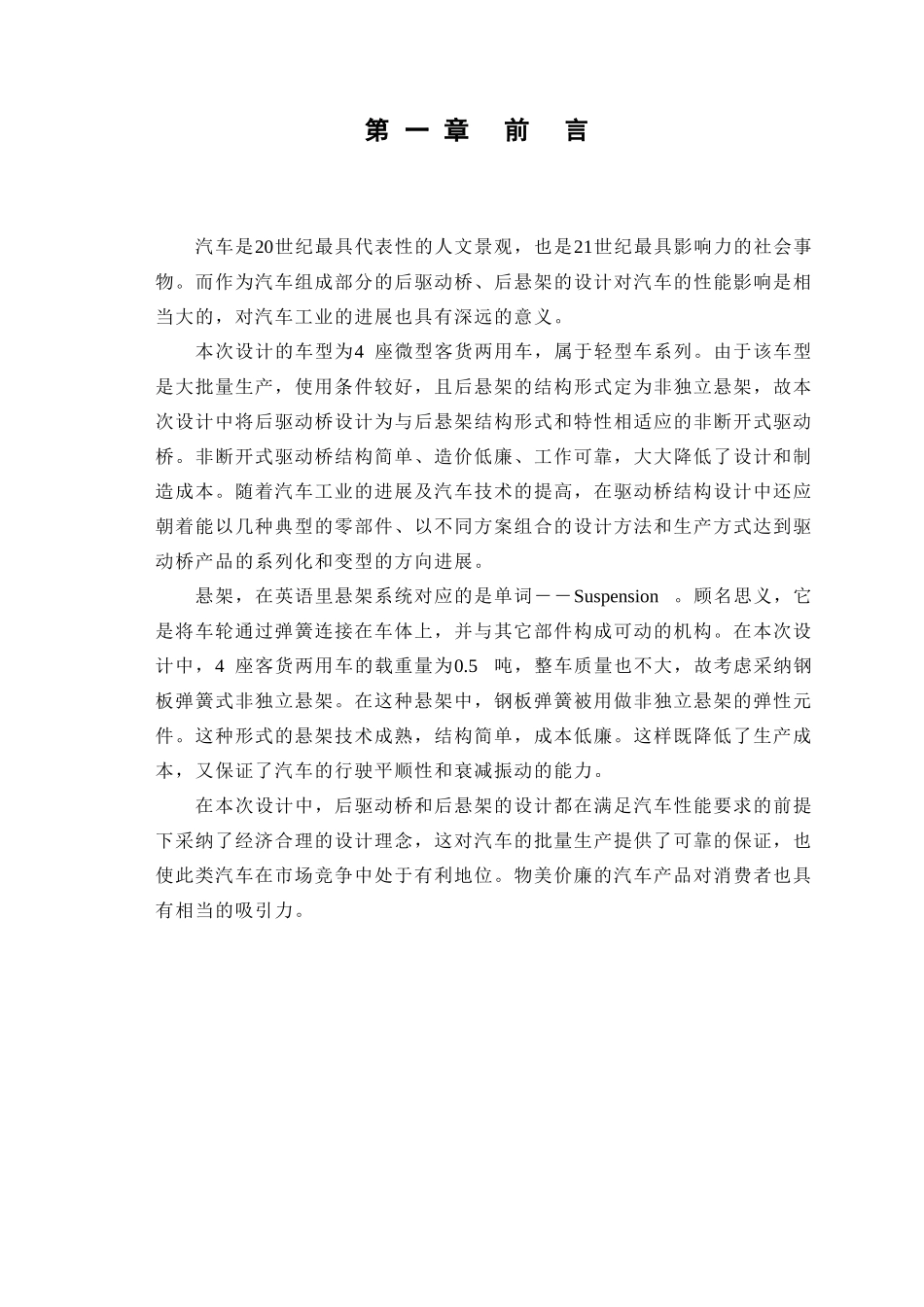

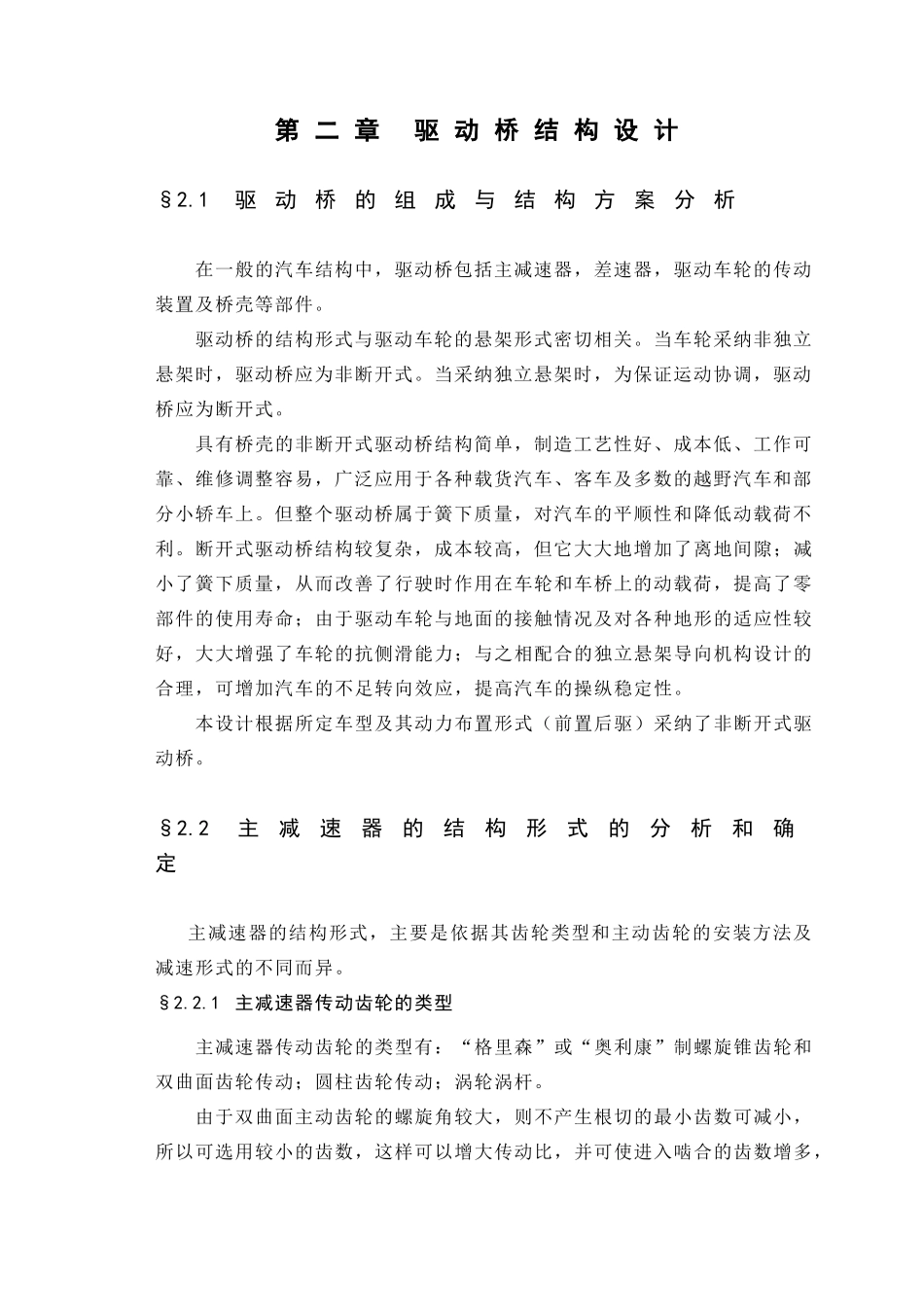

第 一 章前 言汽车是20世纪最具代表性的人文景观，也是21世纪最具影响力的社会事物。而作为汽车组成部分的后驱动桥、后悬架的设计对汽车的性能影响是相当大的，对汽车工业的进展也具有深远的意义。本次设计的车型为4 座微型客货两用车，属于轻型车系列。由于该车型是大批量生产，使用条件较好，且后悬架的结构形式定为非独立悬架，故本次设计中将后驱动桥设计为与后悬架结构形式和特性相适应的非断开式驱动桥。非断开式驱动桥结构简单、造价低廉、工作可靠，大大降低了设计和制造成本。随着汽车工业的进展及汽车技术的提高，在驱动桥结构设计中还应朝着能以几种典型的零部件、以不同方案组合的设计方法和生产方式达到驱动桥产品的系列化和变型的方向进展。悬架，在英语里悬架系统对应的是单词――Suspension。顾名思义，它是将车轮通过弹簧连接在车体上，并与其它部件构成可动的机构。在本次设计中，4 座客货两用车的载重量为0.5吨，整车质量也不大，故考虑采纳钢板弹簧式非独立悬架。在这种悬架中，钢板弹簧被用做非独立悬架的弹性元件。这种形式的悬架技术成熟，结构简单，成本低廉。这样既降低了生产成本，又保证了汽车的行驶平顺性和衰减振动的能力。在本次设计中，后驱动桥和后悬架的设计都在满足汽车性能要求的前提下采纳了经济合理的设计理念，这对汽车的批量生产提供了可靠的保证，也使此类汽车在市场竞争中处于有利地位。物美价廉的汽车产品对消费者也具有相当的吸引力。第 二 章驱 动 桥 结 构 设 计§2.1 驱动桥的组成与结构方案分析在一般的汽车结构中，驱动桥包括主减速器，差速器，驱动车轮的传动装置及桥壳等部件。驱动桥的结构形式与驱动车轮的悬架形式密切相关。当车轮采纳非独立悬架时，驱动桥应为非断开式。当采纳独立悬架时，为保证运动协调，驱动桥应为断开式。具有桥壳的非断开式驱动桥结构简单，制造工艺性好、成本低、工作可靠、维修调整容易，广泛应用于各种载货汽车、客车及多数的越野汽车和部分小轿车上。但整个驱动桥属于簧下质量，对汽车的平顺性和降低动载荷不利。断开式驱动桥结构较复杂，成本较高，但它大大地增加了离地间隙；减小了簧下质量，从而改善了行驶时作用在车轮和车桥上的动载荷，提高了零部件的使用寿命；由于驱动车轮与地面的接触情况及对各种地形的适应性较好，大大增强了车轮的抗侧滑能力；与之相配合的独立悬架导向机构设计的合理，可增加汽车的不足转向效应，提高汽车的操纵稳定性...
