φ40×12电器盖注塑模具设计大学论文

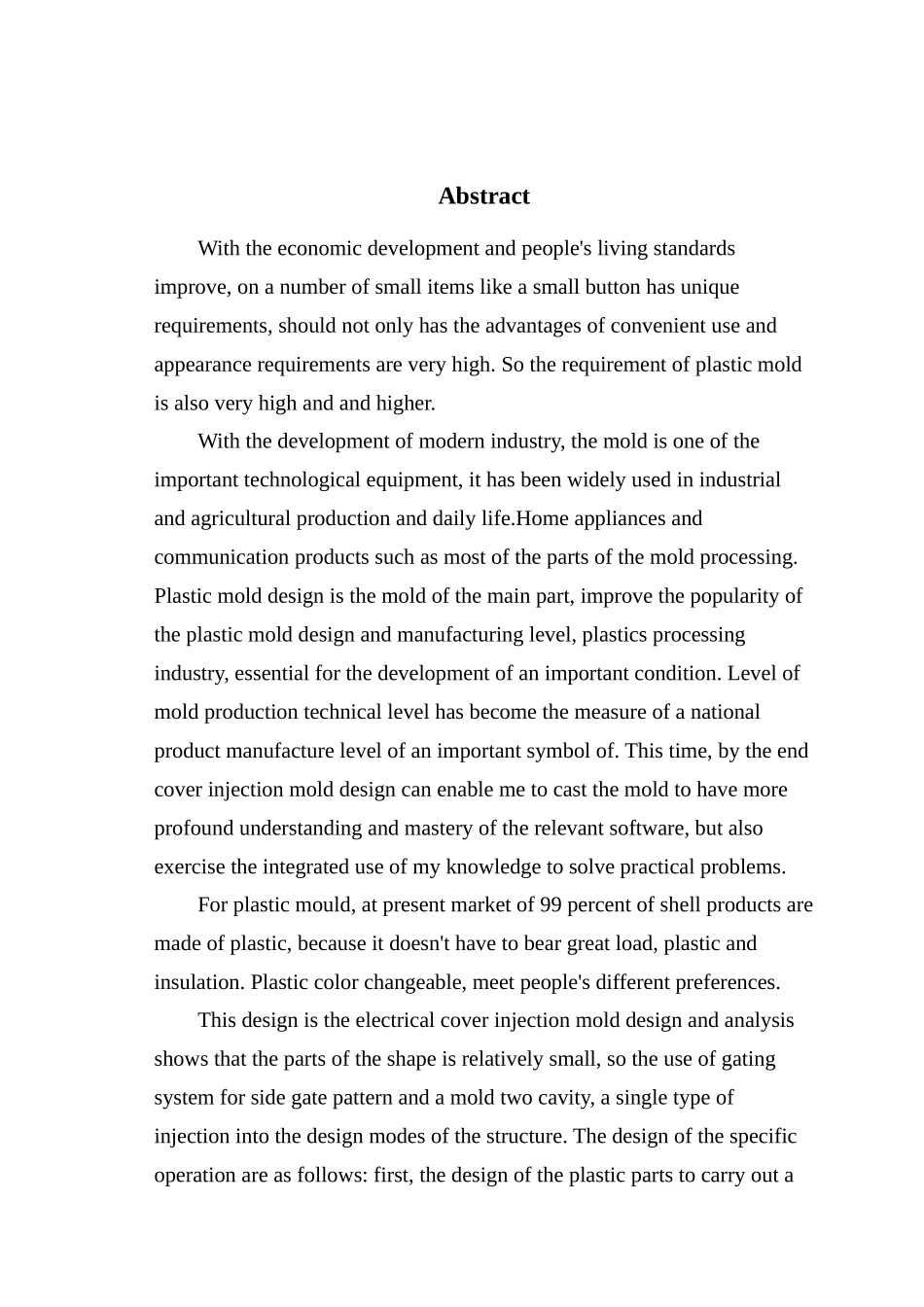

摘 要随着经济的进展和人们生活水平的提高,对一些小的物品就像一个小小的按钮都有独到的要求,不仅要方便使用而且对外观的要求也很高.所以对塑料模具的要求也很高也越来与越高。随着现代工业进展的需要，模具是重要的工艺装备之一,它在工农业生产以及日常生活中得到了广泛的应用。由于采纳模具进行生产能提高生产效率、节约原材料、降低成本，并可保证一定的加工质量要求，所以在电子，汽车、电机、电器、飞机、仪表，家电和通讯等产品中大部分零部件都采纳模具进行加工。塑料模具设计则是模具的主要部分，塑料模具的设计与制造水平的普及提高，是塑料成型加工工业，进展必不可少的重要条件.模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志.此次，通过对端盖注塑模具的设计，可以使我对注塑模有更深刻的理解而且可以熟练掌握相关软件，同时也锻炼了我综合运用所学知识解决实际问题的能力。.对于塑料模具来说,目前市场上的百分之九九的外壳类产品都采纳塑料,因为它不用承受很大的负载,塑料又起到了绝缘的效果.塑料的颜色多变,能满足人们不同的喜好。本次设计的是的电器盖注塑模具设计，分析可知该零件的外形比较小，因此采纳浇注系统为侧浇口模式，一个模具两个型腔，单分型面注射成为本次设计的结构模式。本次设计的具体操作如下：首先是对于本次所要设计的塑件进行一系列的分析。其中包括了对塑件结构的尺寸分析和材料分析。然后是是对本次设计的塑件设计一个合理的方案。其中包括了分型面的确定，型腔数量的确定以及浇注系统和顶出系统的设计。对于该模具的设计，先要选定一台符合本次设计要求的注塑机。然后是设计该塑件的浇注系统。接着是对成型零部件的结构设计和工作尺寸的计算。以及对排气系统和冷却系统的优化。最后是对于整个模具的装配的要求和过程，并且使用 CAD 软件绘制了本次设计的模具的装配图和各个零件图。总结了设计说明书。关键字：注塑模具；侧浇口；CAD。AbstractWith the economic development and people's living standards improve, on a number of small items like a small button has unique requirements, should not only has the advantages of convenient use and appearance requirements are very high. So the requirement of plastic mold is also very high and and higher.With the development of modern industry, the...
