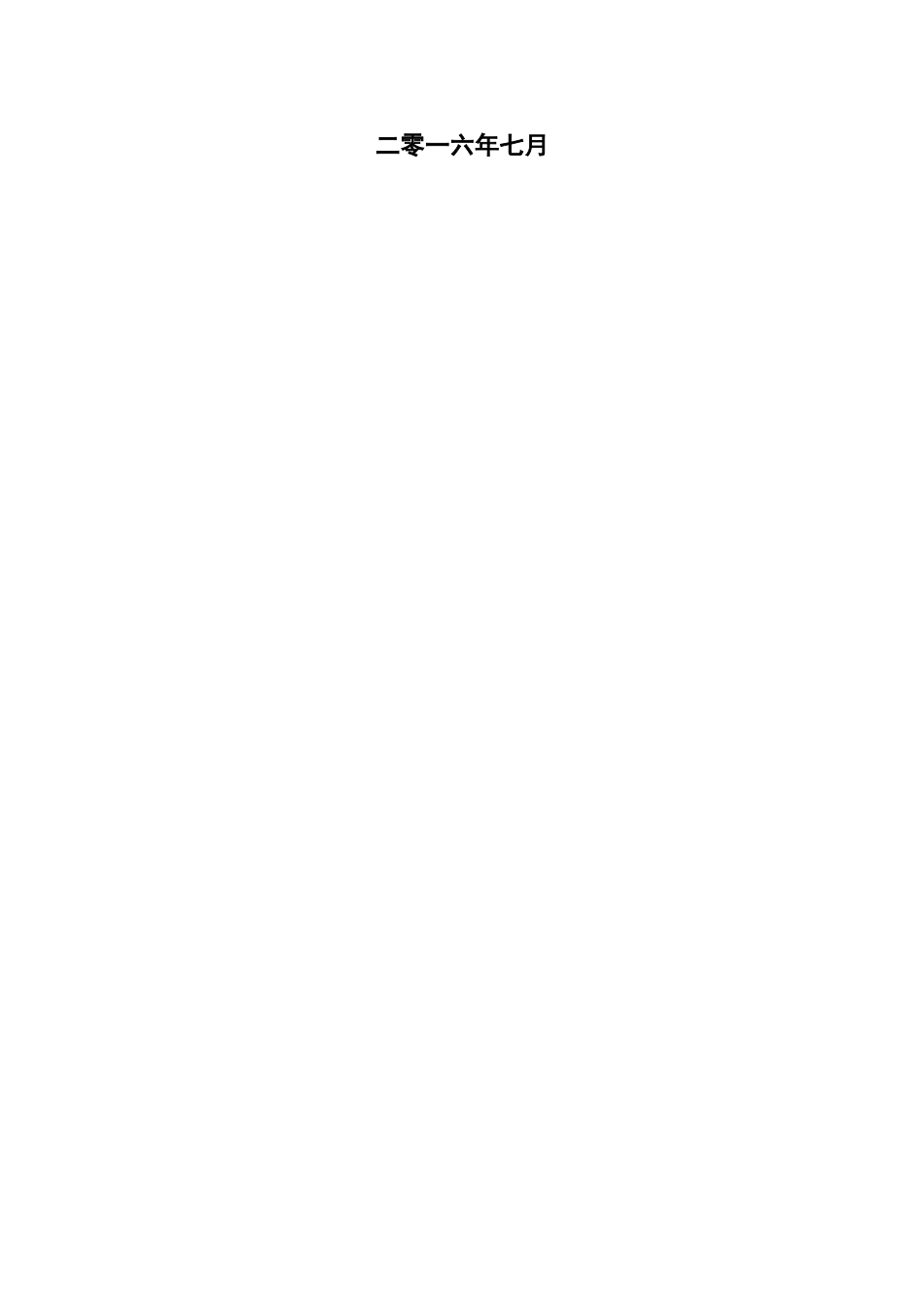

单片机原理及接口技术课程设计报告设计题目：基于 51 单片机的八路抢答器设计学 号： 姓 名： 指导老师： 信息与电气工程学院二零一六年七月八路抢答器系统设计随着科学技术的进展和普及，各种各样的竞赛越来越多，其中抢答器的作用也就显而易见。目前很多抢答器基本上采纳小规模数字集成电路设计，使用起来不够理想。因此设计一更易于使用和区分度高的抢答器成了非常迫切的任务。现在单片机已进入各个领域，以其功耗小、智能化而著称，所以若利用单片机来设计抢答器，便使以上问题得以解决.针对以上情况，本文设计出以STC89C52RC 单片机为核心的八路抢答器。我们采纳了数字显示器直接指示，自动锁存显示结果，并自动复位的设计思想,它能根据不同的抢答输入信号，经过单片机的控制处理并产生不同的与输入信号相对应的输出信号，最后通过 LED数码管显示相应的路数，即使两组的抢答时间相差几微秒，也可分辨出是哪组优先按下的按键，它充分利用了单片机系统的优点，具有结构简单、功能强大、可靠性好、有用性强的特点。1. 设计任务结合实际情况，基于 AT89C51 单片机设计一个八路抢答器系统。该系统应满足的功能要求为：(1) 同时供 8 名选手竞赛，分别用 8 个按钮 K1 ~ K8 表示，设置一个系统抢答控制开关 K0，该开关由主持人控制；(2) 用数码管显示抢答选手、答题时间倒计时、抢答时间倒计时、违规选手；(3) 利用蜂鸣器提示抢答、误操作、答题；(4) 抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如 30秒）。当主持人启动"开始"键后，定时器进行减计时。主要硬件设备：AT89C51 单片机、蜂鸣器、按键、共阴数码管。2. 整体方案设计八路抢答器系统以 AT89C51 单片机作为整个系统的控制核心，应用其强大的接口功能，构成整个抢答器的硬件系统。其中 P0、P2 与数码管连接，用于显示时间和抢答选手；P1 与按键连接，用于选手抢答；P3 用于主持人控制和蜂鸣器调节。当主持人选择开始抢答后，蜂鸣器提示抢答开始，数码管显示抢答剩余时间，选手可以开始抢答。若选手抢答，显示抢答者编号以及剩余答题时间，同时蜂鸣器提示答题开始。硬件电路分为复位电路、晶振电路模块、AT89C51、数码管显示电路、按键输入电路和蜂鸣器报警电路这六个模块。各模块的主要功能如下：(1) 复位电路模块功能为复位按键按下，提供两个机器周期以上的高电平输入 RST 来使单片机复位；(2) 晶振电路模块提供给单片机固定频率的震荡...
