于基52单片机的自动浇灌系统--本科毕业设计

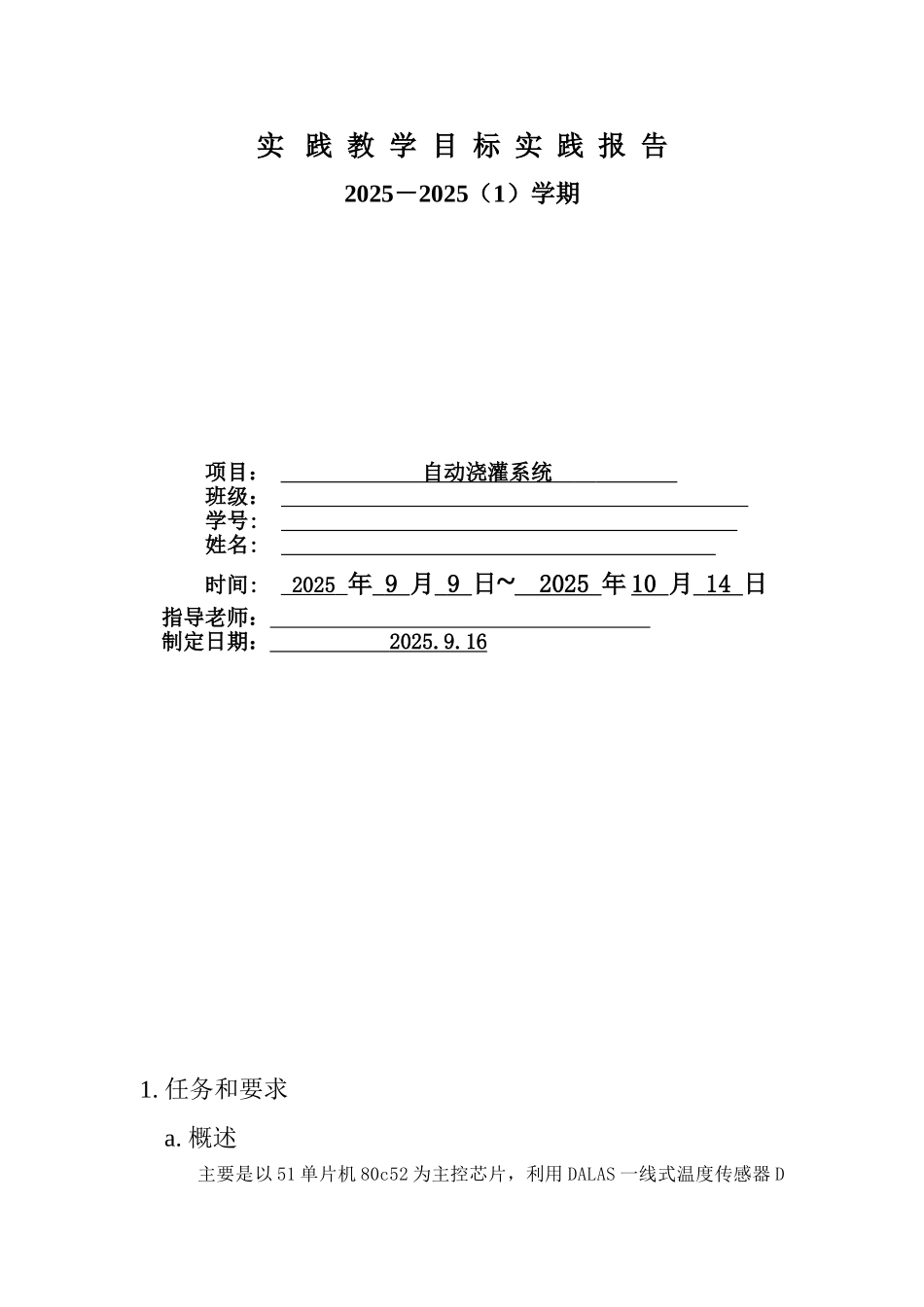

实 践 教 学 目 标 实 践 报 告2025－2025（1）学期 项目： 自动浇灌系统 班级： 学号: 姓名: 时间: 2025 年 9 月 9 日~ 2025 年 10 月 14 日 指导老师： 制定日期： 2025.9.16 1. 任务和要求a. 概述 主要是以 51 单片机 80c52 为主控芯片，利用 DALAS 一线式温度传感器 DS18B20 实现对周围温度环境的采集,单片机再根据采集的温度值来控制电磁阀的开关及持续时间等操作，从而实现在不同的温度对周围浇灌对象实施间隔性的灌溉，浇灌持续的时间与不同的温度范围有关，同时相关的状态信息要在点阵汉字液晶屏上实时的显示。b.功能（1）汉字液晶屏上实时显示的信息有：（见图1）1.第一行显示：制动浇灌系统；2.第二行显示：低温：**.*℃，或常温：**.*℃，或高温：**.*℃ 。注：假设24℃以下为低温，25~35℃为常温，35℃以上为高温。电磁阀状态：开，或关。3.第三行显示：时间：**时**分**秒。4.第四行显示：浇灌次数。a．可以显示设置的界面b．可以查看低、常、高温的值和浇灌时间及间隔时间c．可以设置的低、常、高温的值和浇灌时间及间隔时间目的是为了实现浇灌 c. 性能使得浇灌器在低温时，电磁阀始终关，浇灌时间为0分0秒；在常温时，浇灌时间为30分钟，浇灌次数间隔为8小时；在高温时，浇灌时间为50分钟，浇灌次数间隔为4小时。从低温进入常温，浇灌时间为30分钟，浇灌次数间隔为8小时；蜂鸣器响 从常温进入高温时，浇灌时间为50分钟，浇灌次数间隔为4小时。蜂鸣器响从高温进入常温，浇灌时间为 30 分钟，浇灌次数间隔为 8 小时；蜂鸣器响 从常温进入低温时，浇灌时间为 0 分 0 秒，阀关闭。蜂鸣器响d. 接口（软件、硬件）2.方案（思路）a) 总的思考利用 DALAS 一线式温度传感器 DS18B20 实现对周围温度环境的采集,单片机再根据采集的温度值来控制电磁阀的开关及发出声音，实现在不同的温度对周围浇灌对象实施间隔性的灌溉，浇灌持续的时间与不同的温度范围有关，同时相关的状态信息在点阵汉字液晶屏上实时的显示b.CPU 选择80C52;c.硬件选择；水阀开关 蜂鸣器 继电器 液晶显示器（TG12864B） 电源 电线；d.开发和测试环境Keil 2;Proteus;e.系统框架图和系统功能说明 温度传感器DS18B20液晶显示器80C51阀门控制水阀浇灌系统水阀处理（根据温度来控制水阀开关）浇灌处理（根据不同温度来控制灌溉时间）显示(将一些信息显示到屏幕)蜂鸣器（提醒浇灌进行）温度仪（感应周边温度...
