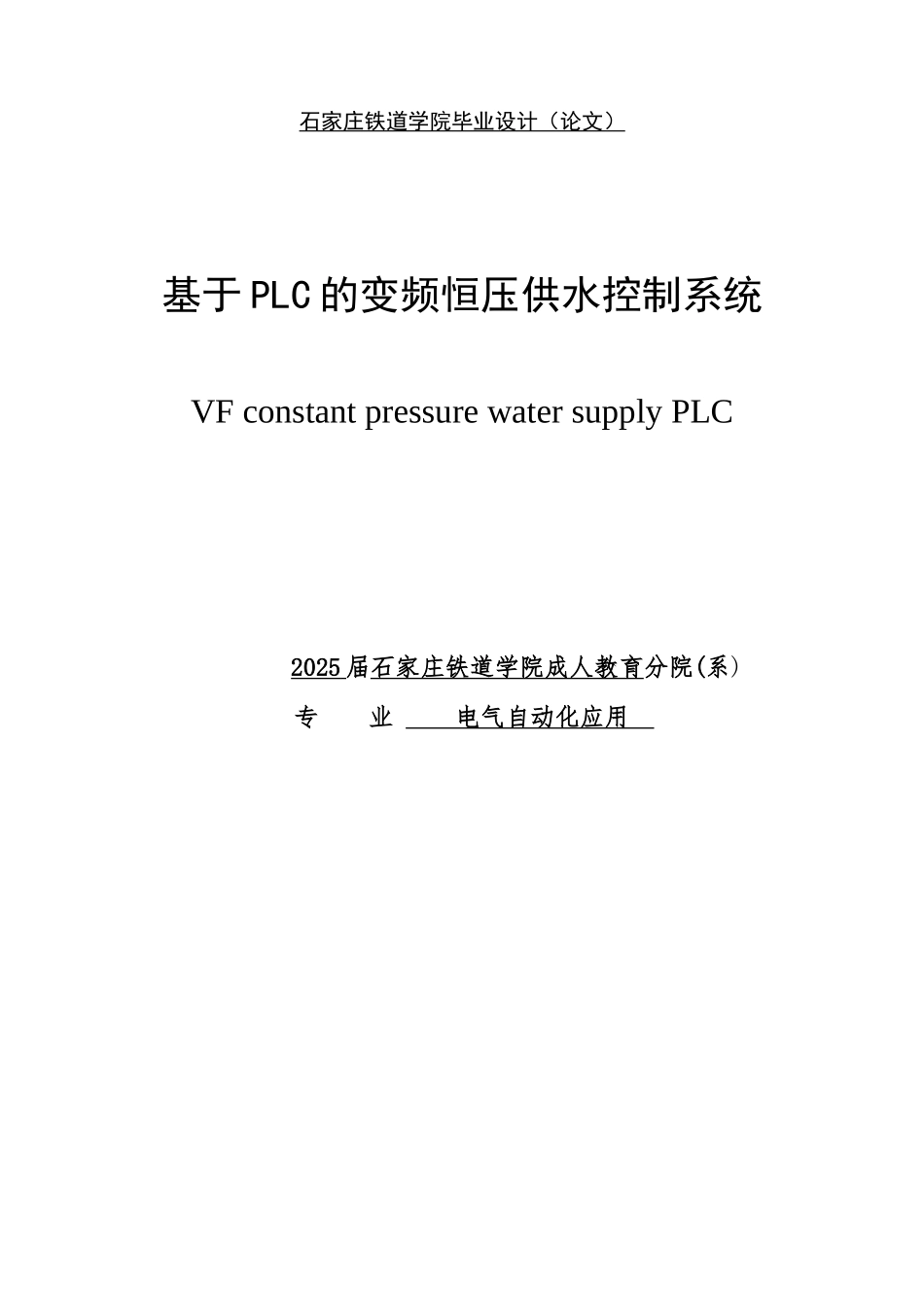

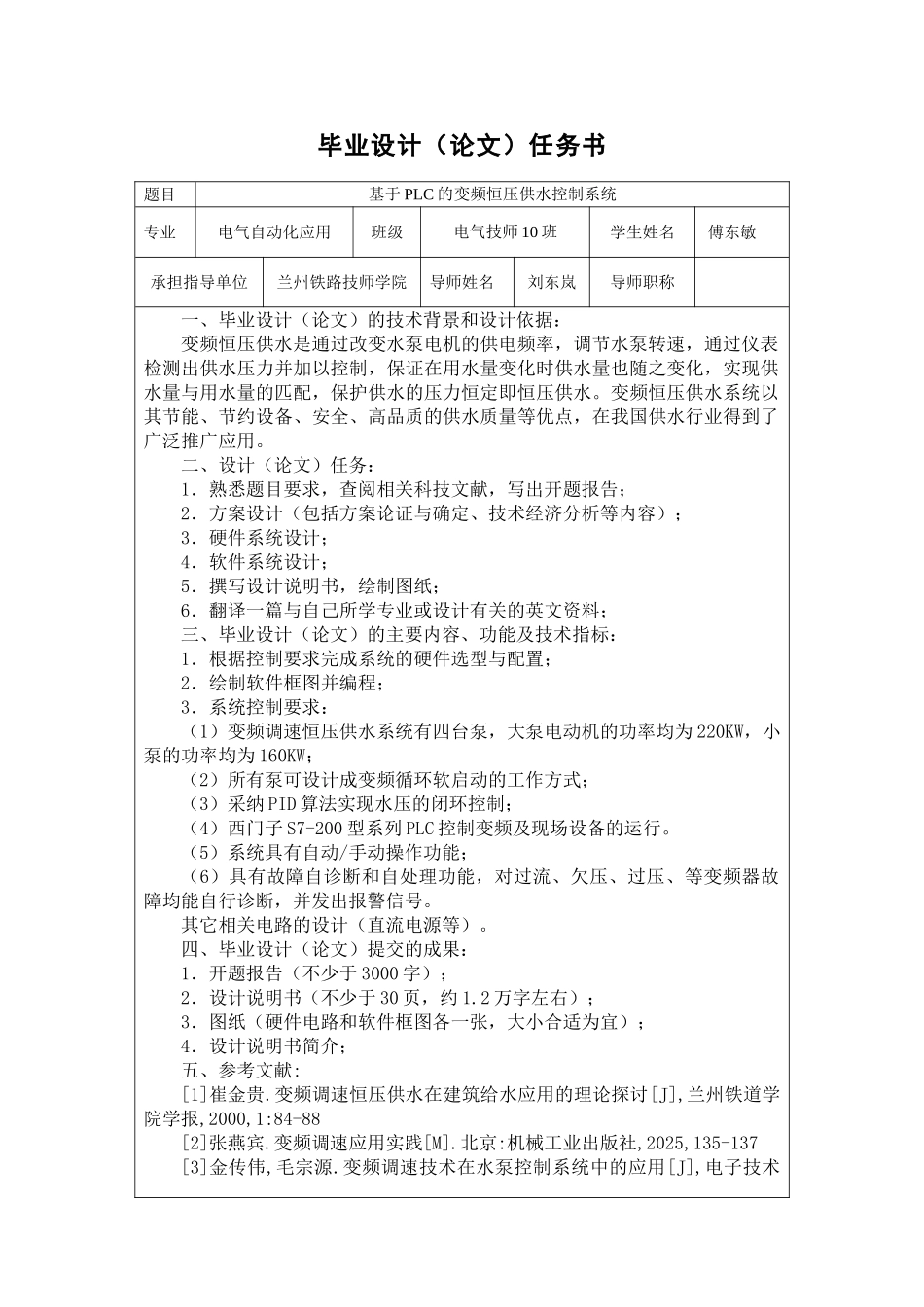

石家庄铁道学院毕业设计（论文）基于 PLC 的变频恒压供水控制系统VF constant pressure water supply PLC2025 届石家庄铁道学院成人教育分院(系)专 业 电气自动化应用 毕业设计（论文）任务书题目基于 PLC 的变频恒压供水控制系统专业电气自动化应用班级电气技师 10 班学生姓名 傅东敏 承担指导单位兰州铁路技师学院导师姓名刘东岚导师职称一、毕业设计（论文）的技术背景和设计依据：变频恒压供水是通过改变水泵电机的供电频率，调节水泵转速，通过仪表检测出供水压力并加以控制，保证在用水量变化时供水量也随之变化，实现供水量与用水量的匹配，保护供水的压力恒定即恒压供水
变频恒压供水系统以其节能、节约设备、安全、高品质的供水质量等优点，在我国供水行业得到了广泛推广应用
二、设计（论文）任务：1．熟悉题目要求，查阅相关科技文献，写出开题报告；2．方案设计（包括方案论证与确定、技术经济分析等内容）；3．硬件系统设计；4．软件系统设计；5．撰写设计说明书，绘制图纸；6．翻译一篇与自己所学专业或设计有关的英文资料；三、毕业设计（论文）的主要内容、功能及技术指标：1．根据控制要求完成系统的硬件选型与配置；2．绘制软件框图并编程；3．系统控制要求：（1）变频调速恒压供水系统有四台泵，大泵电动机的功率均为 220KW，小泵的功率均为 160KW；（2）所有泵可设计成变频循环软启动的工作方式；（3）采纳 PID 算法实现水压的闭环控制；（4）西门子 S7-200 型系列 PLC 控制变频及现场设备的运行
（5）系统具有自动/手动操作功能；（6）具有故障自诊断和自处理功能，对过流、欠压、过压、等变频器故障均能自行诊断，并发出报警信号
其它相关电路的设计（直流电源等）
四、毕业设计（论文）提交的成果：1．开题报告（不少于 3000 字）；2．设计说明书（不少于 30 页
