于基usb的便携式数据采集系统设计--毕业设计

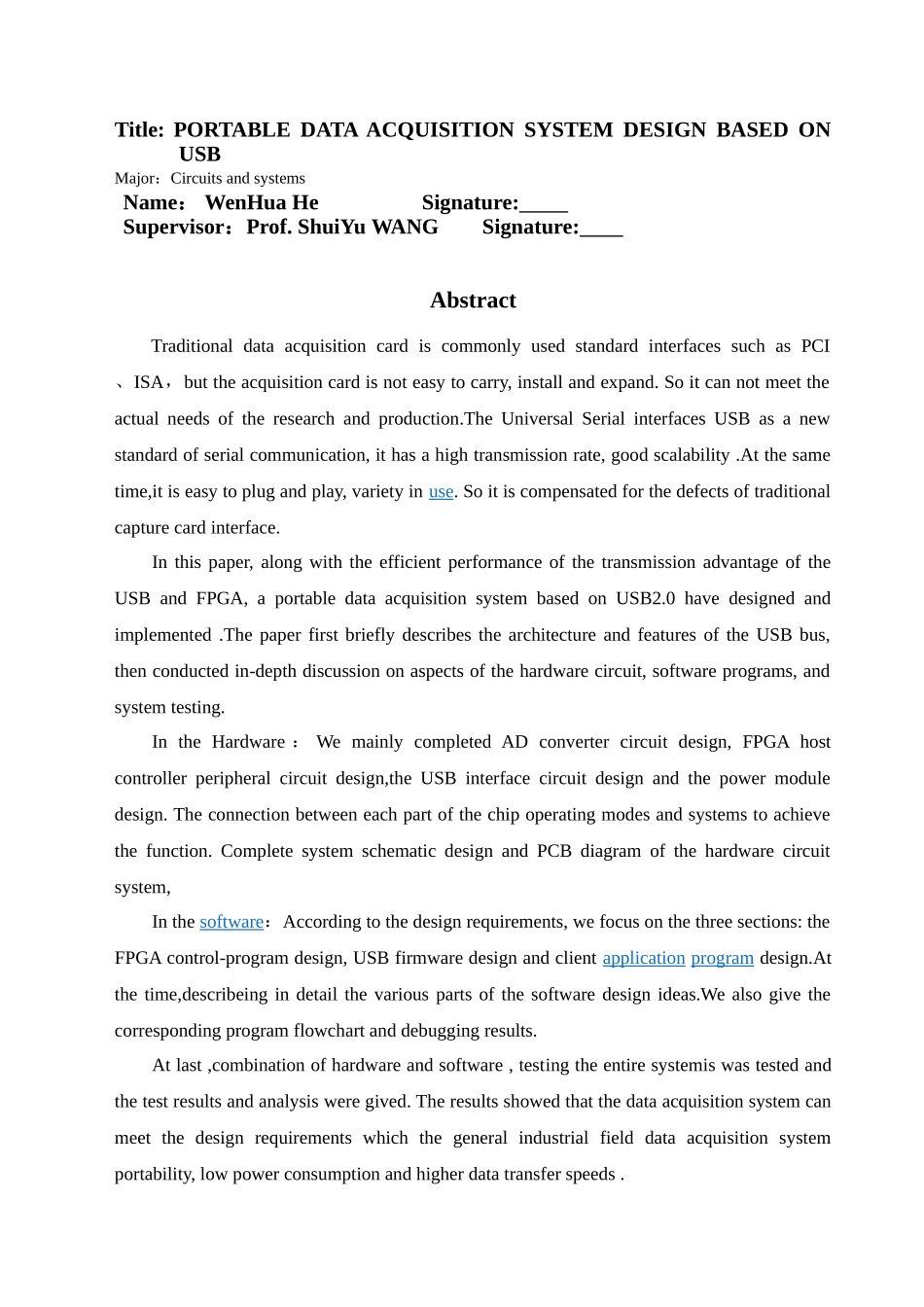

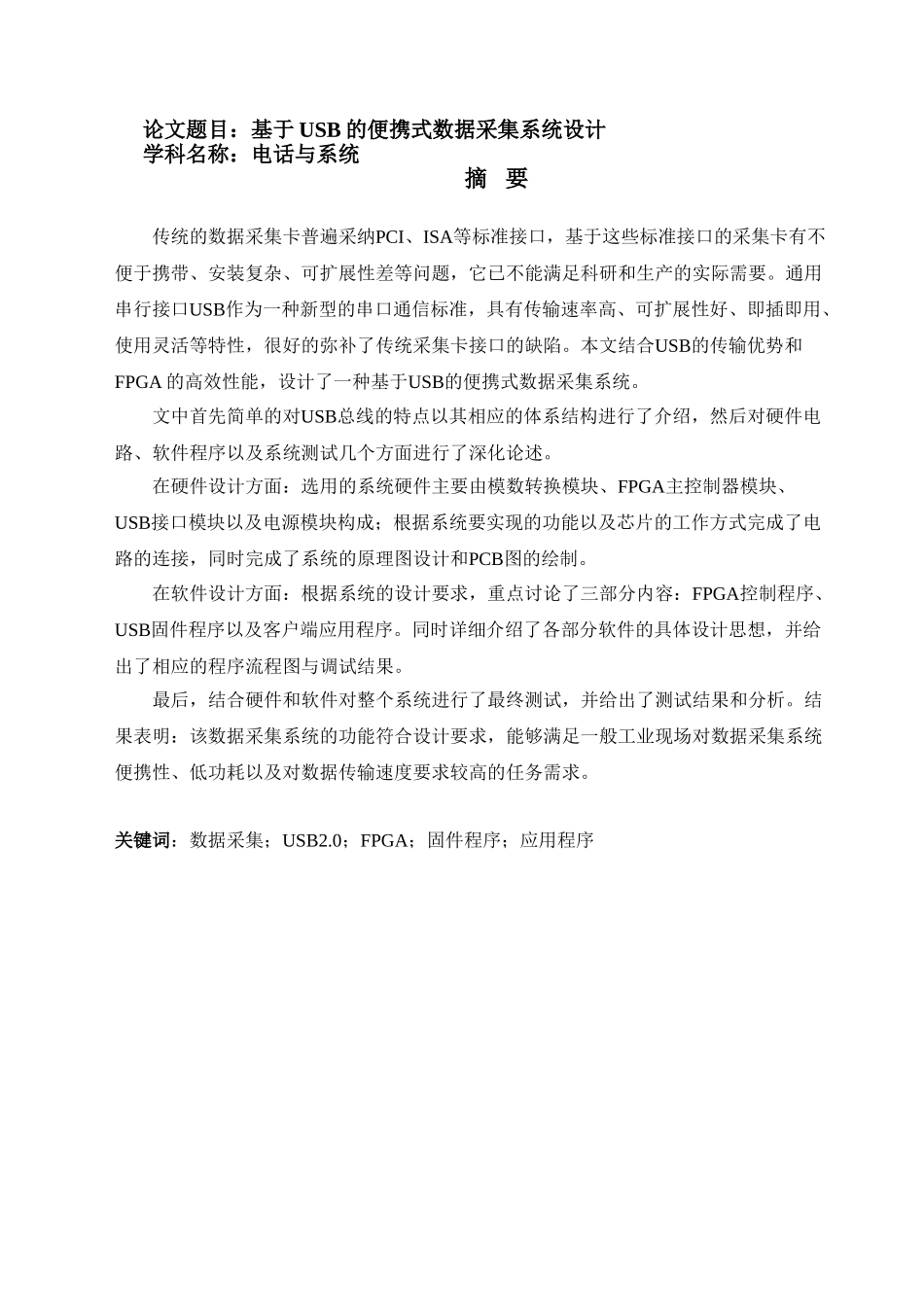

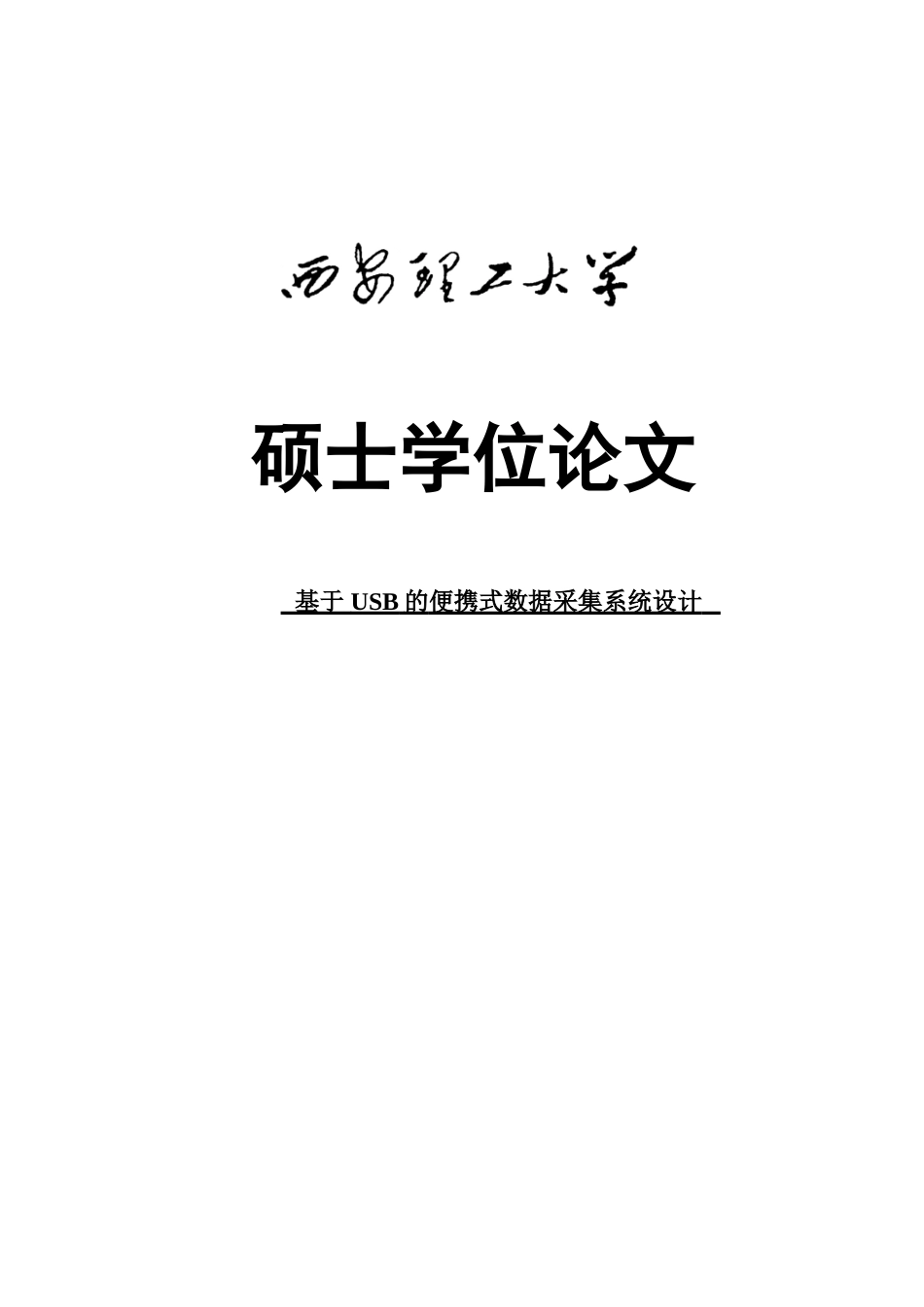

硕士学位论文 基于 USB 的 便携式数据采集系统设计 论文题目：基于 USB 的便携式数据采集系统设计学科名称：电话与系统摘 要传统的数据采集卡普遍采纳PCI、ISA等标准接口，基于这些标准接口的采集卡有不便于携带、安装复杂、可扩展性差等问题，它已不能满足科研和生产的实际需要。通用串行接口USB作为一种新型的串口通信标准，具有传输速率高、可扩展性好、即插即用、使用灵活等特性，很好的弥补了传统采集卡接口的缺陷。本文结合USB的传输优势和FPGA 的高效性能，设计了一种基于USB的便携式数据采集系统。文中首先简单的对USB总线的特点以其相应的体系结构进行了介绍，然后对硬件电路、软件程序以及系统测试几个方面进行了深化论述。在硬件设计方面：选用的系统硬件主要由模数转换模块、FPGA主控制器模块、USB接口模块以及电源模块构成；根据系统要实现的功能以及芯片的工作方式完成了电路的连接，同时完成了系统的原理图设计和PCB图的绘制。在软件设计方面：根据系统的设计要求，重点讨论了三部分内容：FPGA控制程序、USB固件程序以及客户端应用程序。同时详细介绍了各部分软件的具体设计思想，并给出了相应的程序流程图与调试结果。最后，结合硬件和软件对整个系统进行了最终测试，并给出了测试结果和分析。结果表明：该数据采集系统的功能符合设计要求，能够满足一般工业现场对数据采集系统便携性、低功耗以及对数据传输速度要求较高的任务需求。关键词：数据采集；USB2.0；FPGA；固件程序；应用程序Title: PORTABLE DATA ACQUISITION SYSTEM DESIGN BASED ON USBMajor：Circuits and systems Name： WenHua He Signature: Supervisor：Prof. ShuiYu WANG Signature: AbstractTraditional data acquisition card is commonly used standard interfaces such as PCI 、ISA，but the acquisition card is not easy to carry, install and expand. So it can not meet the actual needs of the research and production.The Universal Serial interfaces USB as a new standard of serial communication, it has a high transmission rate, good scalability .At the same time,it is easy to plug and play, variety in use. So it is compensated for the defects of traditional capture card interface.In this paper, alon...
