于基单片机的多功能电表设计--毕业设计

于基单片机的多功能电表设计--毕业设计_第1页
1/30

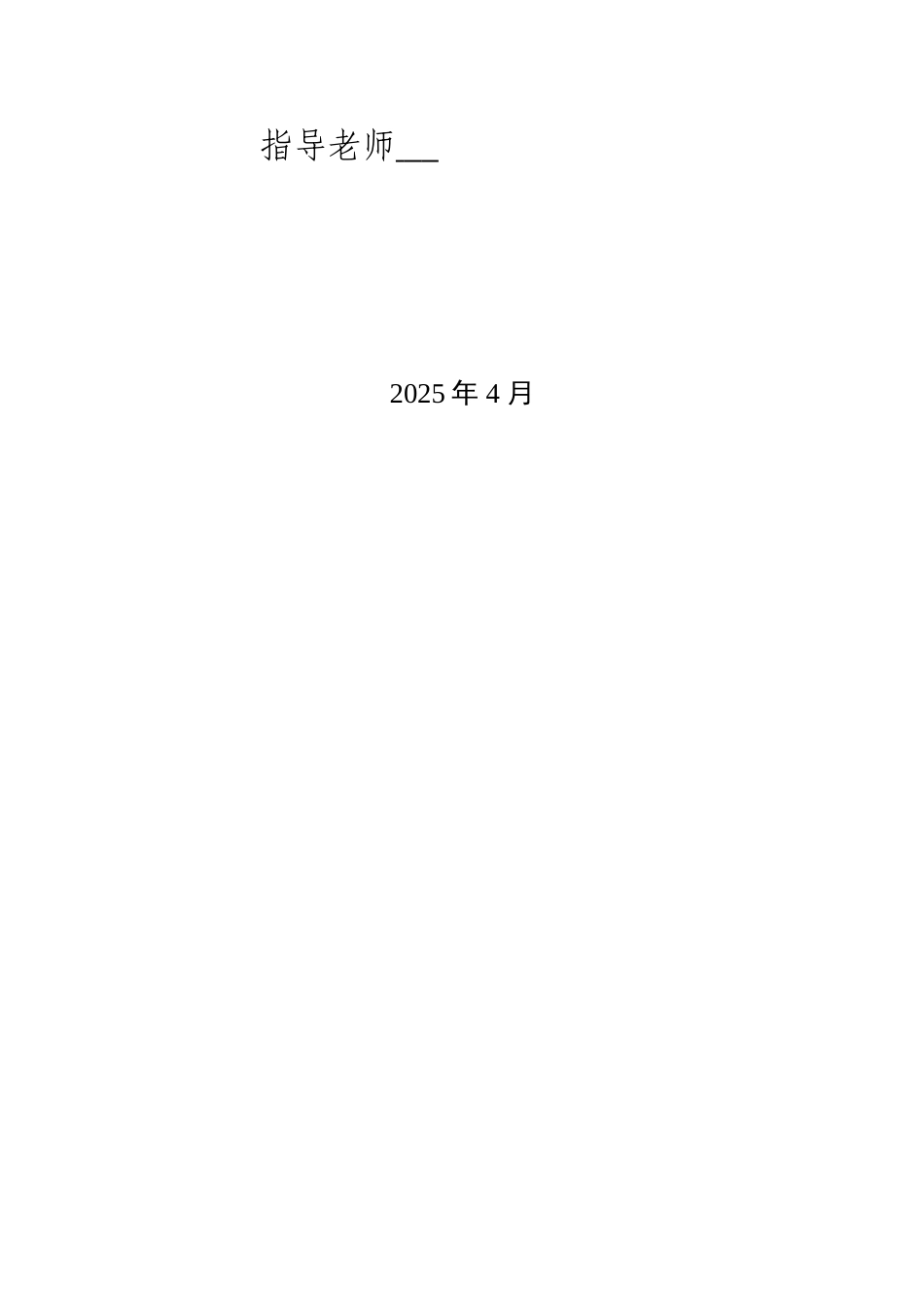

于基单片机的多功能电表设计--毕业设计_第2页
2/30
于基单片机的多功能电表设计--毕业设计_第3页
3/30
毕业设计(论文)报告题 目 基于单片机的多功能电表设计 系 别 专 业 班 级 学生姓名 学 号 指导老师 2025 年 4 月摘要随着物质生活的富裕,很多人搬入城市,电量成为大家生活的 1 部分。我们以 FM3307/8 单片机为核心,对 8 户居民的用电量进行测量,让大家了解什么如何利用单片机来测量电量。8 路脉冲输出电能计量芯片 AD7755 能够把居民的用电量转换为一定数量的脉冲。74HC164 串入并出 8 位移位寄存器和 LED 显示器能够实时循环显示 8 户居民的用电量。AT24C16 通过 I2C 总线和单片机连接,单片机将居民的用电量实时写入 AT24C16当断电时 AT24C16 仍能保存数据,再次上电后单片机将其保存的数据读出从而实现掉电保护。电能表通过RS-485 总线与抄表集中器相连,接收抄表集中器下达的抄表,或预付费、清零等命令。抄表集中器内有 GPRS 通信模块,MC5,通过 GPRS 通信网与中心计算机联系,实现数据的上传或命令的下达。工作时,电压经电阻的分压、电流经电流互感器在取样电阻上取样后,送入专用电能芯片进行处理,并转化为数字信号送到 CPU 进行计算。由于采纳了专用的电能处理芯片,使得电压电流采样分辨率大为提高,且有足够的时间来更加精确的测量电能,从而使电能表的计量准确度有了显著改善。CPU 用于分时计费和处理各种输入输出数据,通过串行接口将专用电能芯片的数据读出,并根据预先设定的时段完成分时有功电能计量和最大需量计量功能,根据需要显示各项数据、通过红外或 RS485 接口进行通讯传输,并完成运行参数的监测,记录存储各种数据。让计算机根据电费不同价格的时间分割点,实现电能表的复费率功能。计算机将用户提前购买的电量写入电能表中,当电量减到 0 时,控制口P4,动作切断供电。关键词:功率测量、AT89C51 单片机、ADE7755、LED 显示Electricity automatic controllerAbstract:Along with the material life of the rich, many people move into the city, as the 1 part of your life. We use FM3307\/8 microcontroller as the core of the 8 households electricity consumption measurement, let everyone know what how to use single chip microcomputer to measure the amount of power. 8 pulse output electric energy metering chip AD7755 to the residents of the electrici...
