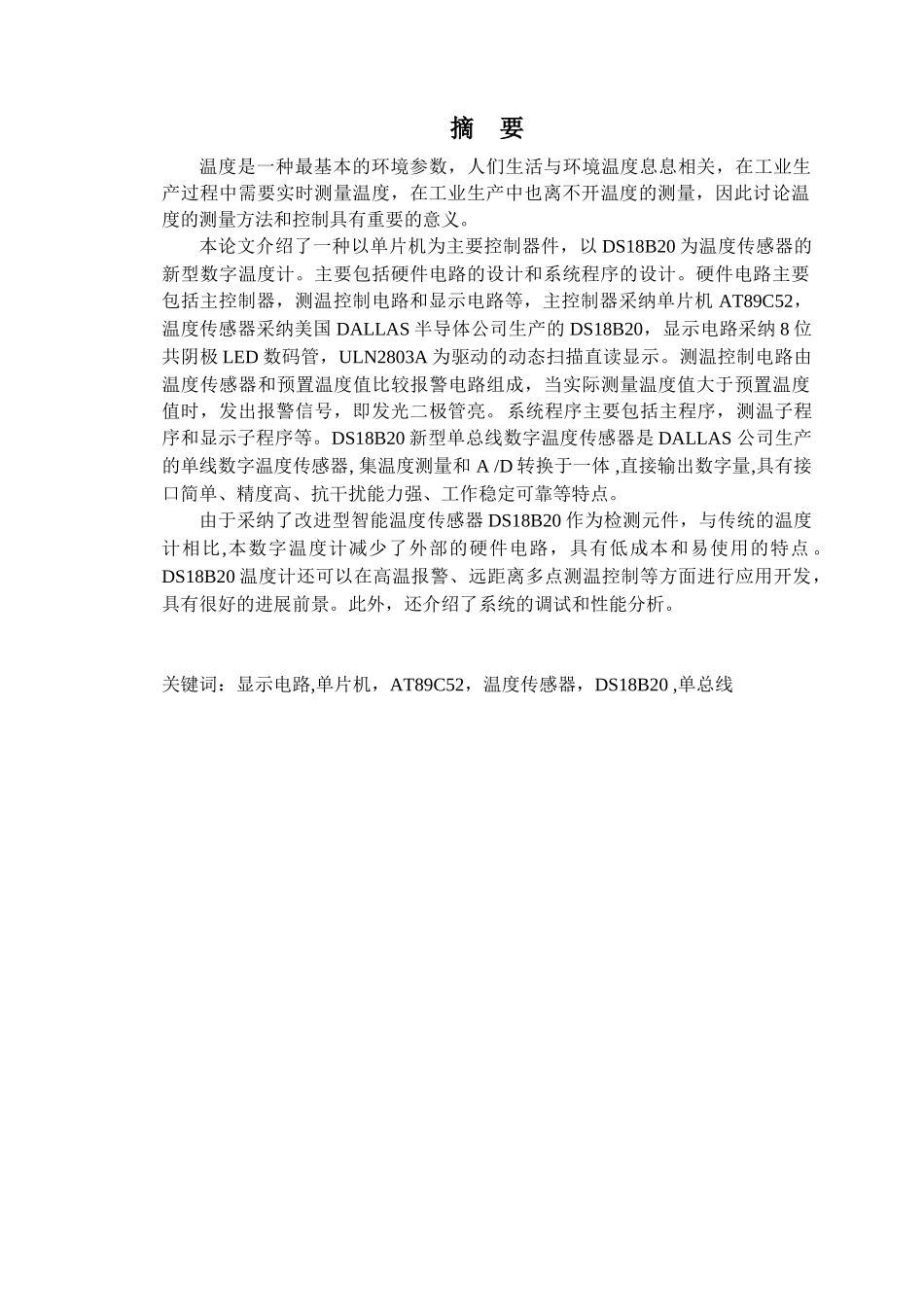

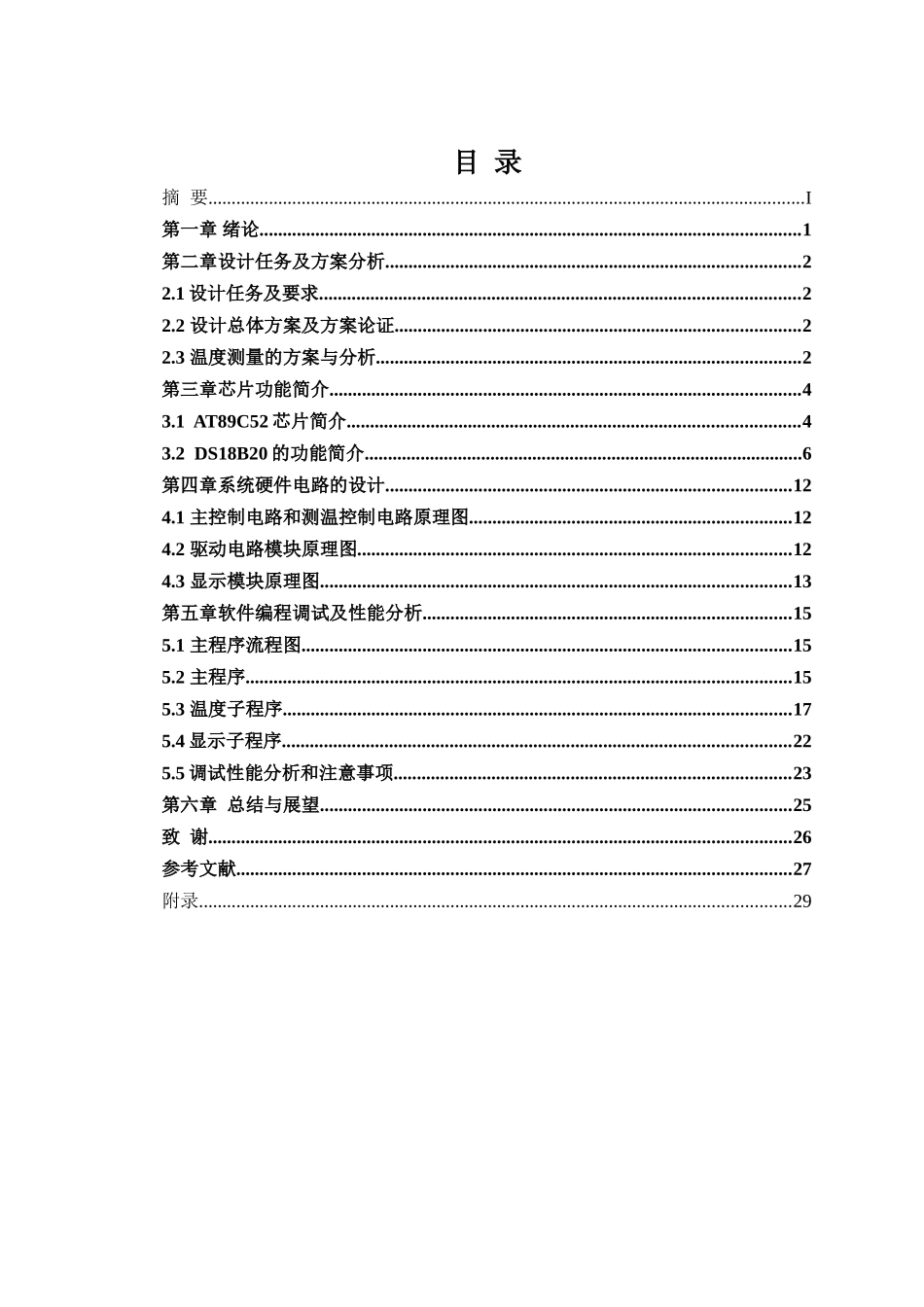

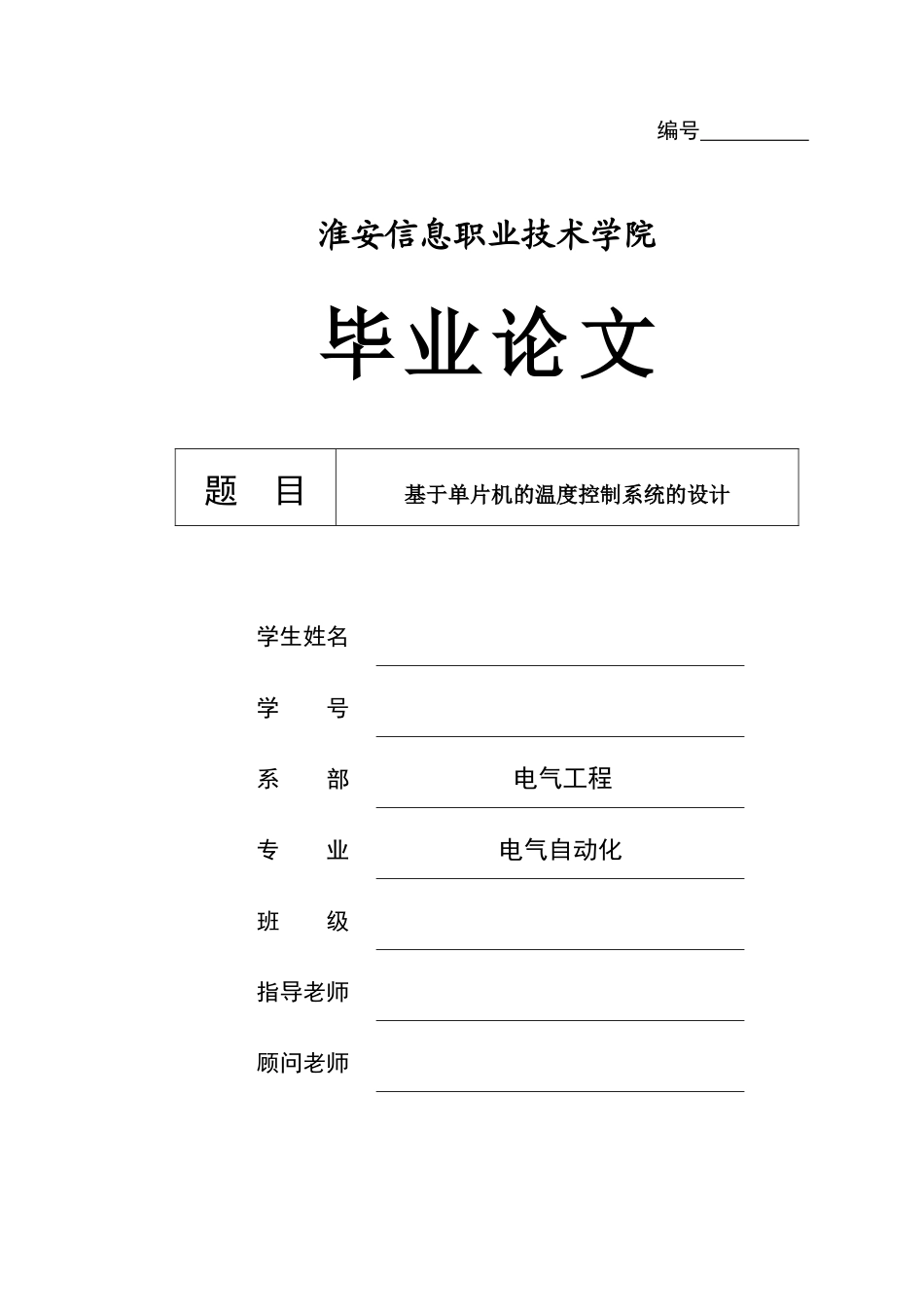

编号 淮安信息职业技术学院毕业论文题 目基于单片机的温度控制系统的设计学生姓名学 号系 部电气工程专 业电气自动化班 级指导老师顾问老师摘 要温度是一种最基本的环境参数，人们生活与环境温度息息相关，在工业生产过程中需要实时测量温度，在工业生产中也离不开温度的测量，因此讨论温度的测量方法和控制具有重要的意义。本论文介绍了一种以单片机为主要控制器件，以 DS18B20 为温度传感器的新型数字温度计。主要包括硬件电路的设计和系统程序的设计。硬件电路主要包括主控制器，测温控制电路和显示电路等，主控制器采纳单片机 AT89C52，温度传感器采纳美国 DALLAS 半导体公司生产的 DS18B20，显示电路采纳 8 位共阴极 LED 数码管，ULN2803A 为驱动的动态扫描直读显示。测温控制电路由温度传感器和预置温度值比较报警电路组成，当实际测量温度值大于预置温度值时，发出报警信号，即发光二极管亮。系统程序主要包括主程序，测温子程序和显示子程序等。DS18B20 新型单总线数字温度传感器是 DALLAS 公司生产的单线数字温度传感器, 集温度测量和 A /D 转换于一体 ,直接输出数字量,具有接口简单、精度高、抗干扰能力强、工作稳定可靠等特点。由于采纳了改进型智能温度传感器 DS18B20 作为检测元件，与传统的温度计相比,本数字温度计减少了外部的硬件电路，具有低成本和易使用的特点 。DS18B20 温度计还可以在高温报警、远距离多点测温控制等方面进行应用开发，具有很好的进展前景。此外，还介绍了系统的调试和性能分析。关键词：显示电路,单片机，AT89C52，温度传感器，DS18B20 ,单总线目 录摘 要................................................................................................................................I第一章 绪论....................................................................................................................1第二章设计任务及方案分析.........................................................................................22.1 设计任务及要求.......................................................................................................22.2 设计总体方案及方案论证.......................................................................................22.3 温度测量的方案与分析....................................
