交通信号灯控制器的设计与制作毕业设计论文

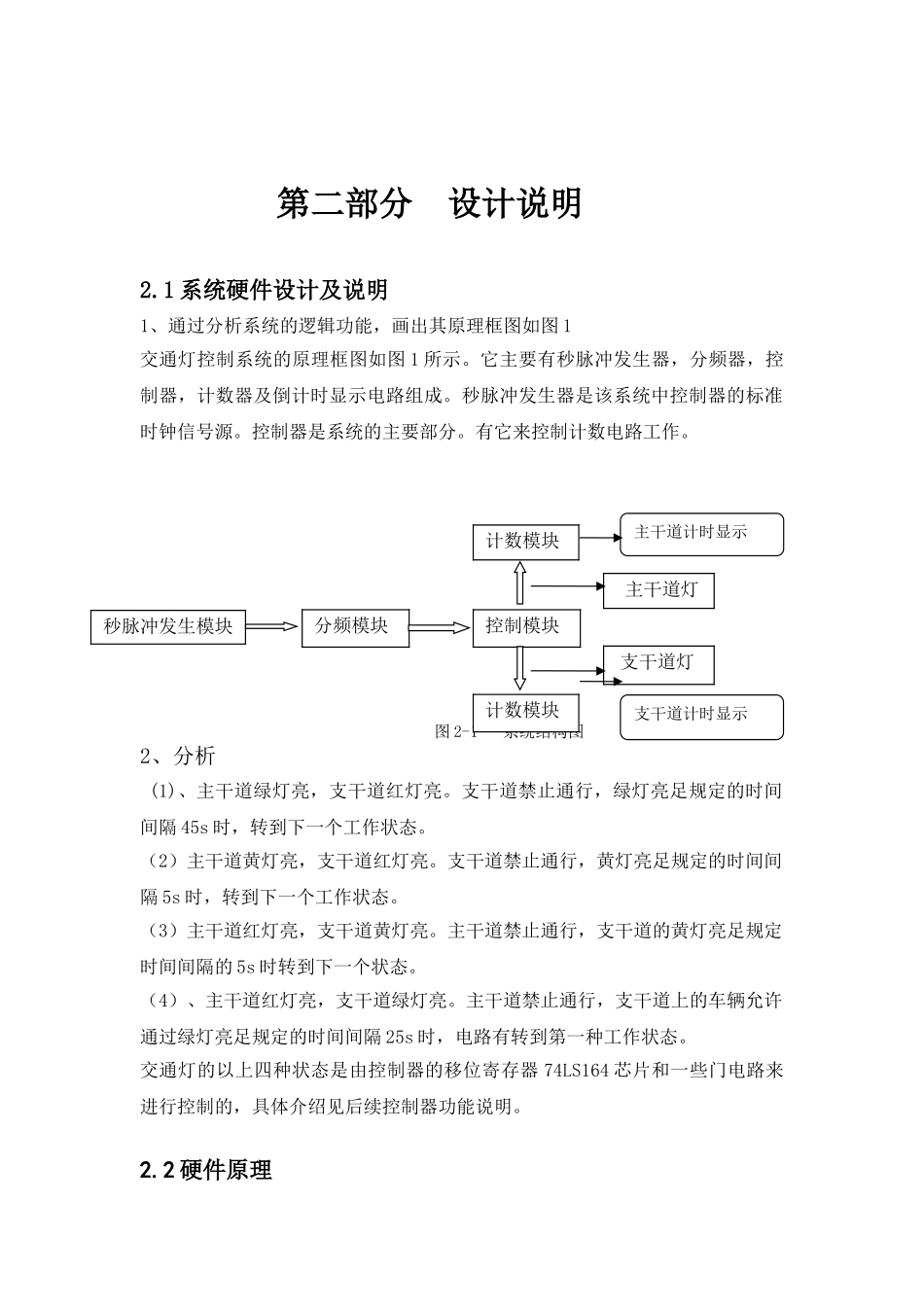

目 录第一章 设计任务…………………………………………………………………………31.1 任务设计与要求 …………………………………………………………………………3第二章 设计说明…………………………………………………………………………42.1 系统硬件设计及说明 ……………………………………………………………………42.2 硬件原理…… ………………………………… …………………………………………5第三章 设计成果 ………………………………………………………………………123.1 仿真图………………………………………………………………………………………123.2 源码…………………………………………………………………………………………13第四章 结束语 …………………………………………………………………………23第五章 致谢……………… ………………………………………………………………24第六章 参考文献 ………………………………………………………………………25第一部分 设计任务1.1 任务设计与要求（1）定周控制：主干道绿灯 45 秒，支干道绿灯 25 秒；（2）每次由绿灯变为红灯时，应有 5 秒黄灯亮作为过渡；（3）分别用红、黄、绿发光二极管表示信号灯；（4）设计计时显示电路。1.2 主要讨论（设计）方法论述 通过市场调研和网络搜索，分析借鉴市场上已有产品，列出几种可行方案进行对比分析，最后选择一种确实可行的方案，即确定出系统框图、控制方式、电路形式等，同时学习并掌握 PCB 板图的设计要求和方法、数码管的使用要求，为单片机电路的整体设计提供保证。 通过 PROTEUS 软件对系统进行模拟仿真，对根据电路实际情况对模拟电路进行改进和完善。 第二部分 设计说明2.1 系统硬件设计及说明1、通过分析系统的逻辑功能，画出其原理框图如图 1交通灯控制系统的原理框图如图 1 所示。它主要有秒脉冲发生器，分频器，控制器，计数器及倒计时显示电路组成。秒脉冲发生器是该系统中控制器的标准时钟信号源。控制器是系统的主要部分。有它来控制计数电路工作。 图 2-1 系统结构图2、分析(1)、主干道绿灯亮，支干道红灯亮。支干道禁止通行，绿灯亮足规定的时间间隔 45s 时，转到下一个工作状态。（2）主干道黄灯亮，支干道红灯亮。支干道禁止通行，黄灯亮足规定的时间间隔 5s 时，转到下一个工作状态。（3）主干道红灯亮，支干道黄灯亮。主干道禁止通行，支干道的黄灯亮足...
