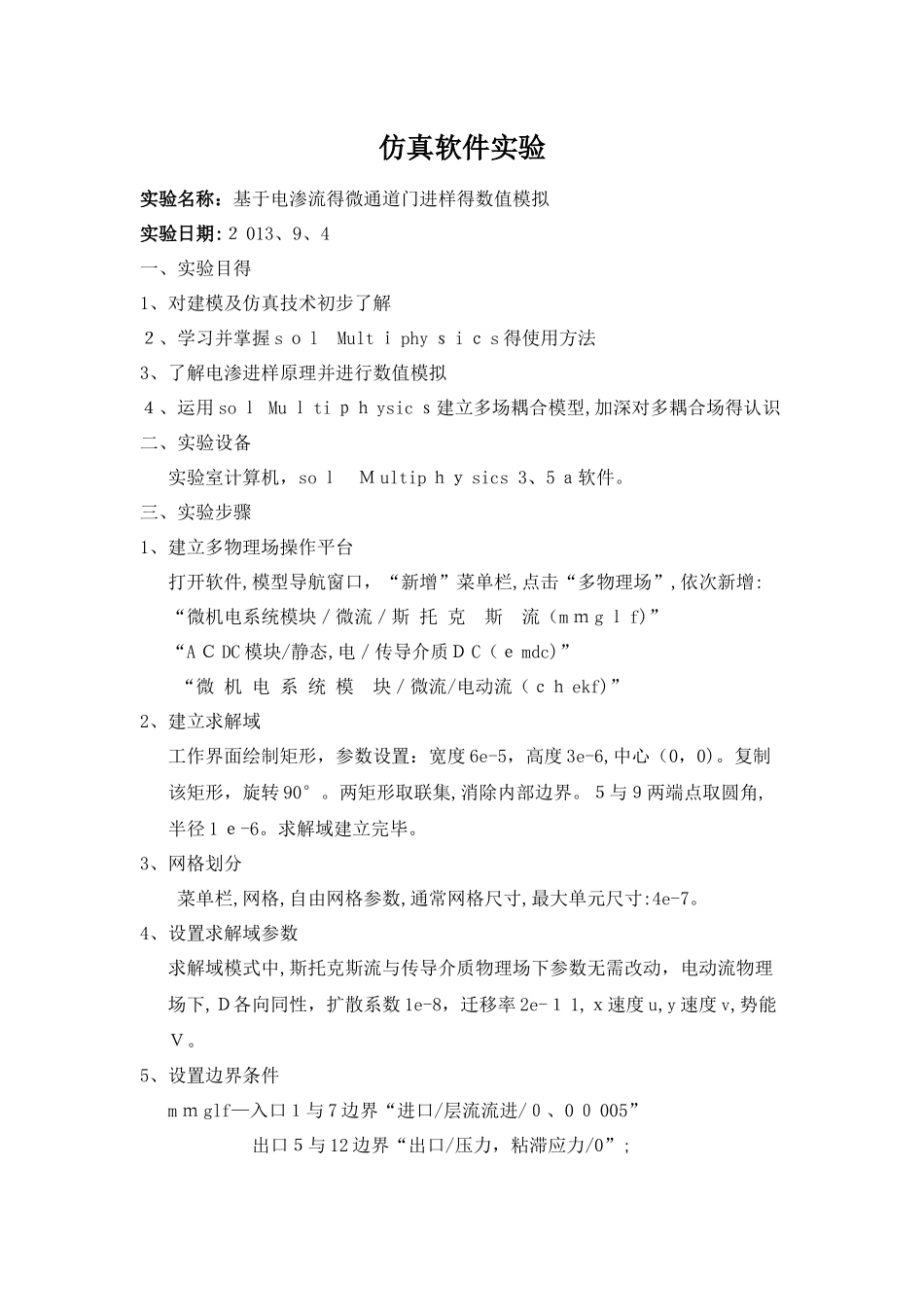

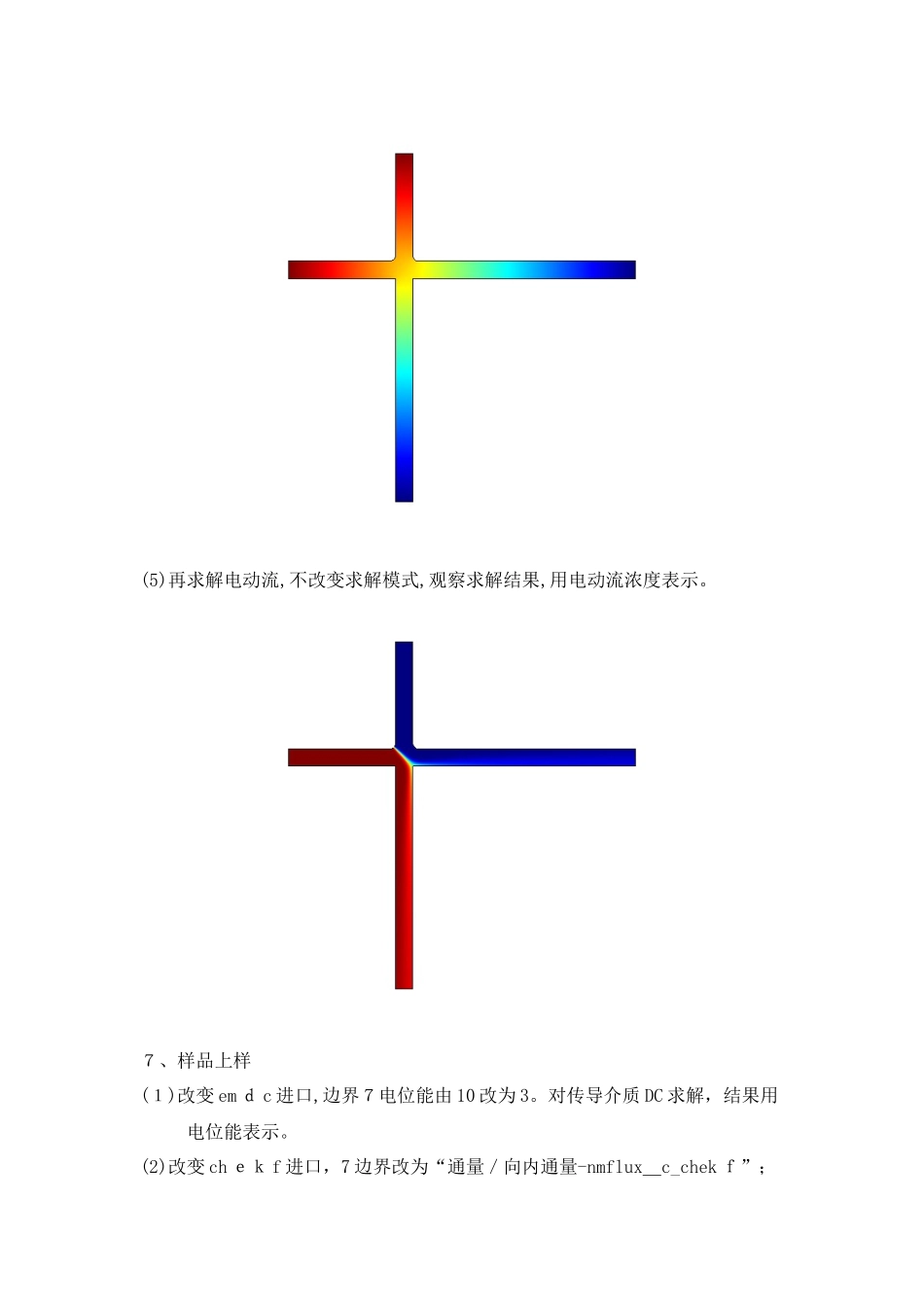

仿真软件实验实验名称：基于电渗流得微通道门进样得数值模拟实验日期:２ 013、9、4一、实验目得1、对建模及仿真技术初步了解２、学习并掌握 s ｏ l Mult ｉ phy ｓ i ｃ s 得使用方法3、了解电渗进样原理并进行数值模拟４、运用 so ｌ Mu ｌ ti ｐｈ ysic ｓ建立多场耦合模型,加深对多耦合场得认识二、实验设备 实验室计算机，so ｌ Ｍ ultip ｈｙ sics 3、5 ａ软件。三、实验步骤1、建立多物理场操作平台 打开软件,模型导航窗口，“新增”菜单栏,点击“多物理场”,依次新增: “微机电系统模块／微流／斯 托 克 斯 流（m ｍ g ｌ f)” “A Ｃ DC 模块/静态,电／传导介质Ｄ C（ｅ mdc)” “微 机 电 系 统 模 块／微流/电动流（ｃｈ ekf)”2、建立求解域 工作界面绘制矩形，参数设置：宽度 6e-5，高度 3e-6,中心（0，0)。复制该矩形，旋转 90°。两矩形取联集,消除内部边界。５与９两端点取圆角,半径 1 ｅ-6。求解域建立完毕。3、网格划分 菜单栏,网格,自由网格参数,通常网格尺寸,最大单元尺寸:4e-7。4、设置求解域参数 求解域模式中,斯托克斯流与传导介质物理场下参数无需改动，电动流物理场下,Ｄ各向同性，扩散系数 1e-8，迁移率 2e-１ 1,ｘ速度 u,y 速度 v,势能Ｖ。5、设置边界条件 m ｍ glf—入口１与 7 边界“进口/层流流进/０、0 ０ 005” 出口５与 12 边界“出口/压力，粘滞应力/0”; ｅｍｄ c—入口 1 与 7 边界“电位能/１ 0V” 出口５与１ 2 边界“接地” 其余边界“电绝缘”; chek ｆ—入口 1“浓度/1”，７“浓度/0” 出口 5 与 12“通量/向内通量-nm ｆｌ u ｘ_ｃ_ch ｅ k ｆ” 其余边界“绝缘／对称”。6、样品预置(1)求解器参数默认为稳态求解器,不用修改。（2)求解器管理器设置求解模式:初始值／初始值表达式,点变量值不可解与线性化/从初始值使用设定。（３)首先求解流体,对斯托克斯流求解，观察求解结果,用速度场表示。(4)再求解电场,改变求解模式,点变量值不可解与线性化/当前解,对传导介质DC 求解，观察求解结果,用电位能表示。(5)再求解电动流,不改变求解模式,观察求解结果,用电动流浓度表示。７、样品上样(１)改变 em ｄ c 进口,边界７电位能由 10 改为 3。对传导介质 DC 求解，结果用电位能表示。(2)改变 ch ｅｋ f 进口，7 边界改为“通量／向内通量-nmflux＿c_chek ｆ”；求解域中 x 速度与 y...
