低压柜技术协议

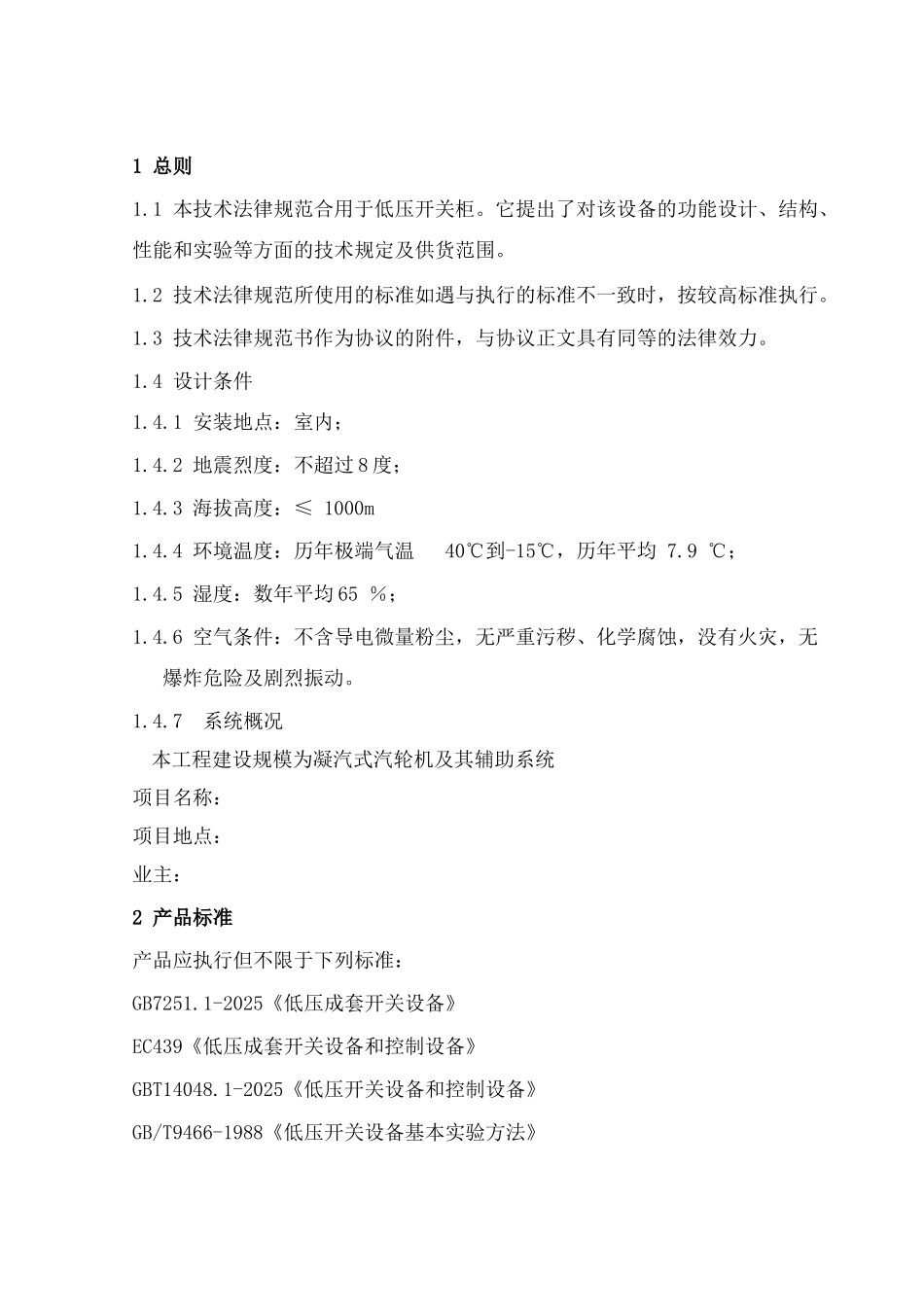

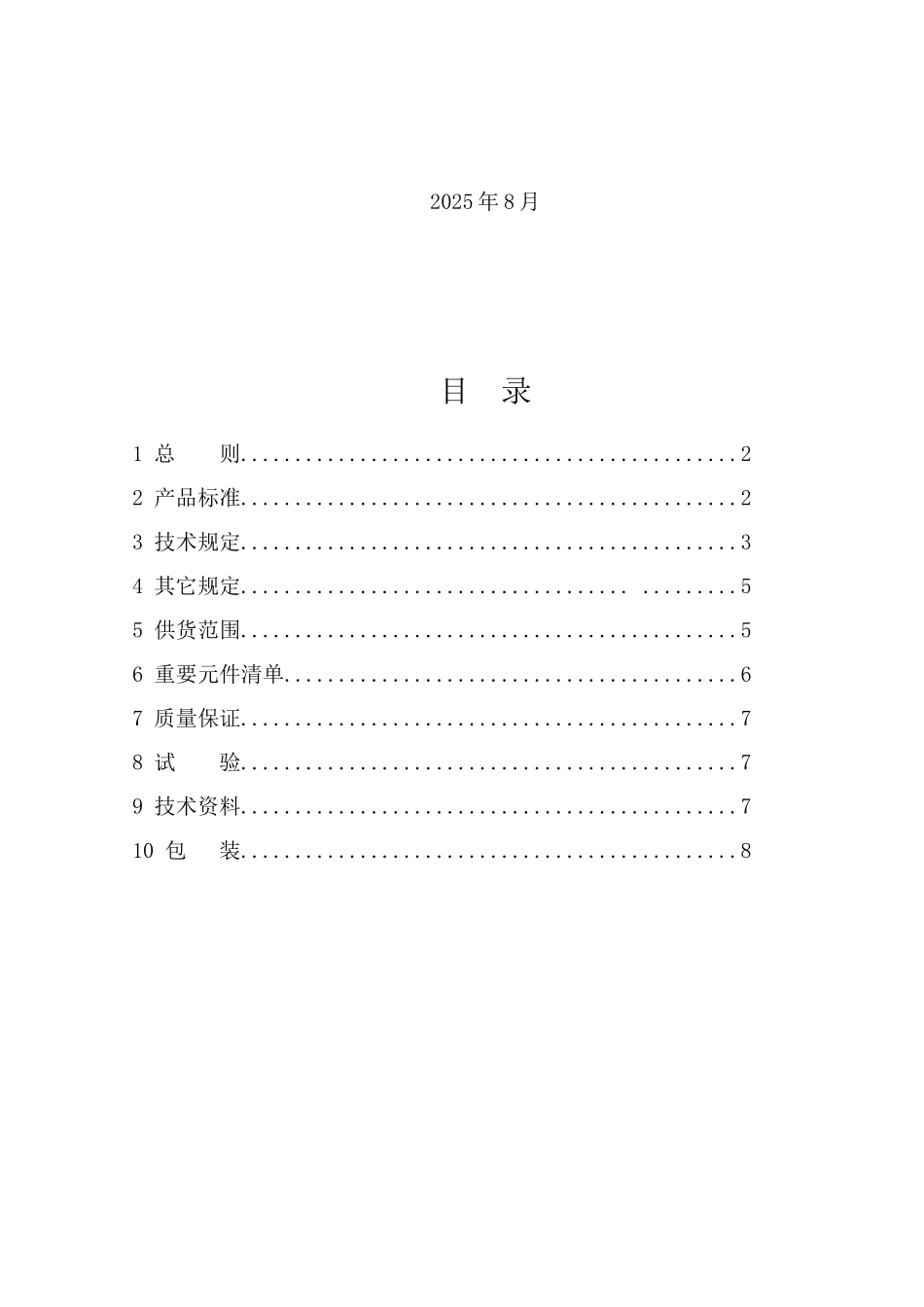

低压柜（GGD）技 术 规 范 书2025 年 8 月目 录1 总 则..............................................22 产品标准..............................................23 技术规定..............................................34 其它规定.................................... .........55 供货范围..............................................56 重要元件清单..........................................67 质量保证..............................................78 试 验..............................................79 技术资料..............................................710 包 装..............................................81 总则1.1 本技术法律规范合用于低压开关柜。它提出了对该设备的功能设计、结构、性能和实验等方面的技术规定及供货范围。1.2 技术法律规范所使用的标准如遇与执行的标准不一致时，按较高标准执行。1.3 技术法律规范书作为协议的附件，与协议正文具有同等的法律效力。1.4 设计条件1.4.1 安装地点：室内；1.4.2 地震烈度：不超过 8 度；1.4.3 海拔高度：≤ 1000m1.4.4 环境温度：历年极端气温 40℃到-15℃，历年平均 7.9 ℃；1.4.5 湿度：数年平均 65 ％；1.4.6 空气条件：不含导电微量粉尘，无严重污秽、化学腐蚀，没有火灾，无爆炸危险及剧烈振动。1.4.7 系统概况本工程建设规模为凝汽式汽轮机及其辅助系统项目名称： 项目地点： 业主： 2 产品标准产品应执行但不限于下列标准：GB7251.1-2025《低压成套开关设备》EC439《低压成套开关设备和控制设备》GBT14048.1-2025《低压开关设备和控制设备》GB/T9466-1988《低压开关设备基本实验方法》GB7267《电力系统控制保护屏、柜的外型尺寸系列》上述标准以最新发布的为准；设备的其它规定应以相应的最新的国家或专业标准为准。3 技术规定3.1 电气性能3.1.1 电压等级：0.4KV。 3.1.2 额定电流：3200A。3.1.3 额定短路开断电流：50kA。3.1.4 额定短时耐受电流（1S）：50kA。3.1.5 额定峰值耐受电流：105kA。3.1.6 电源条件：三相四线制，中性点直接接地。3.1.7 主母线规格: 3.2 结构性能3.2.1 外形尺寸3.2.2 柜高尺寸系列：2200mm。3.2.3 柜宽尺寸系列：800，1000。3.2.4 柜深尺寸系列： 600mm 或 800mm。3.2.5 开关柜的防护等级：IP30 。3.2.6 柜体涂装：涂装采纳塑粉静电喷涂，...
