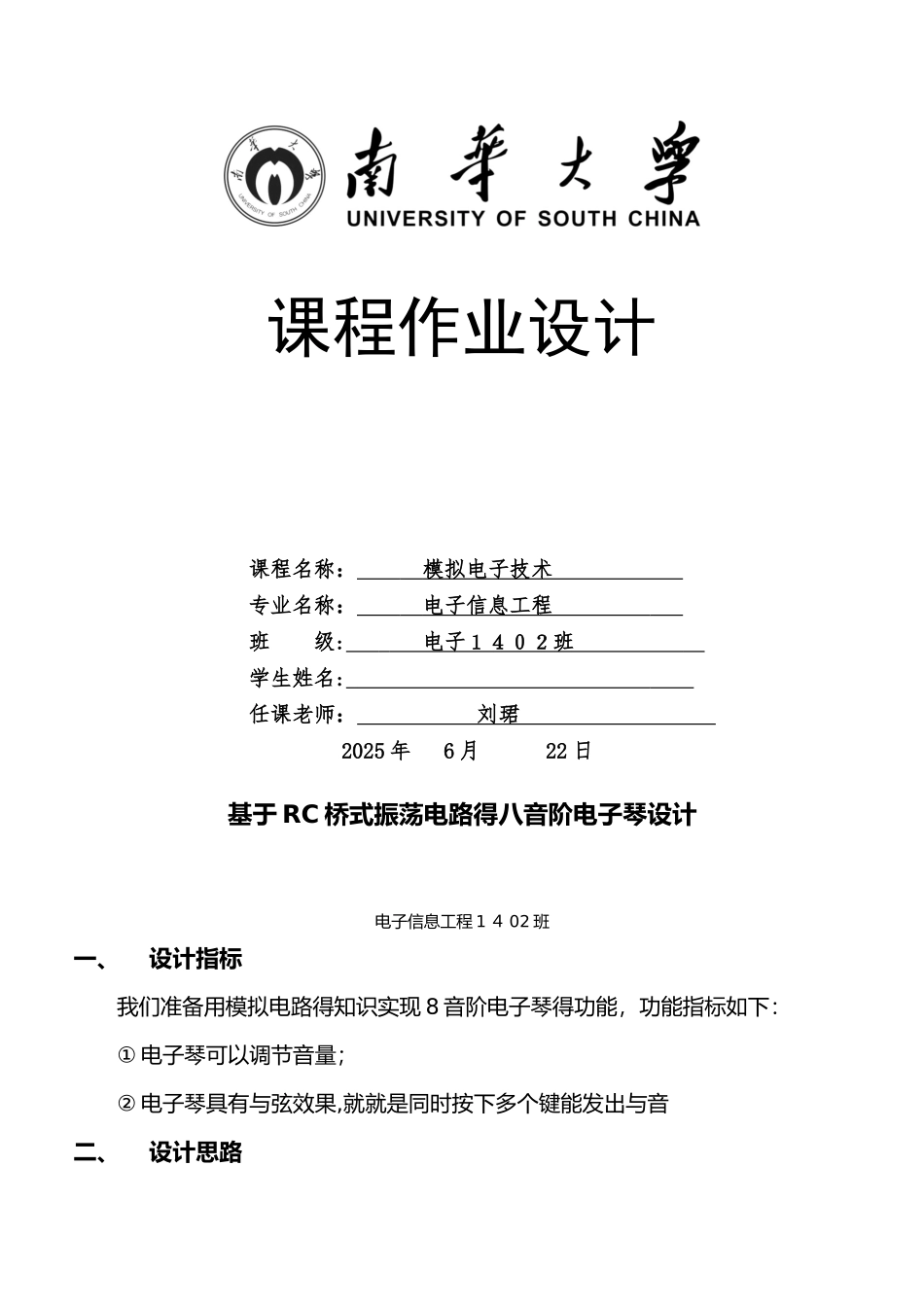

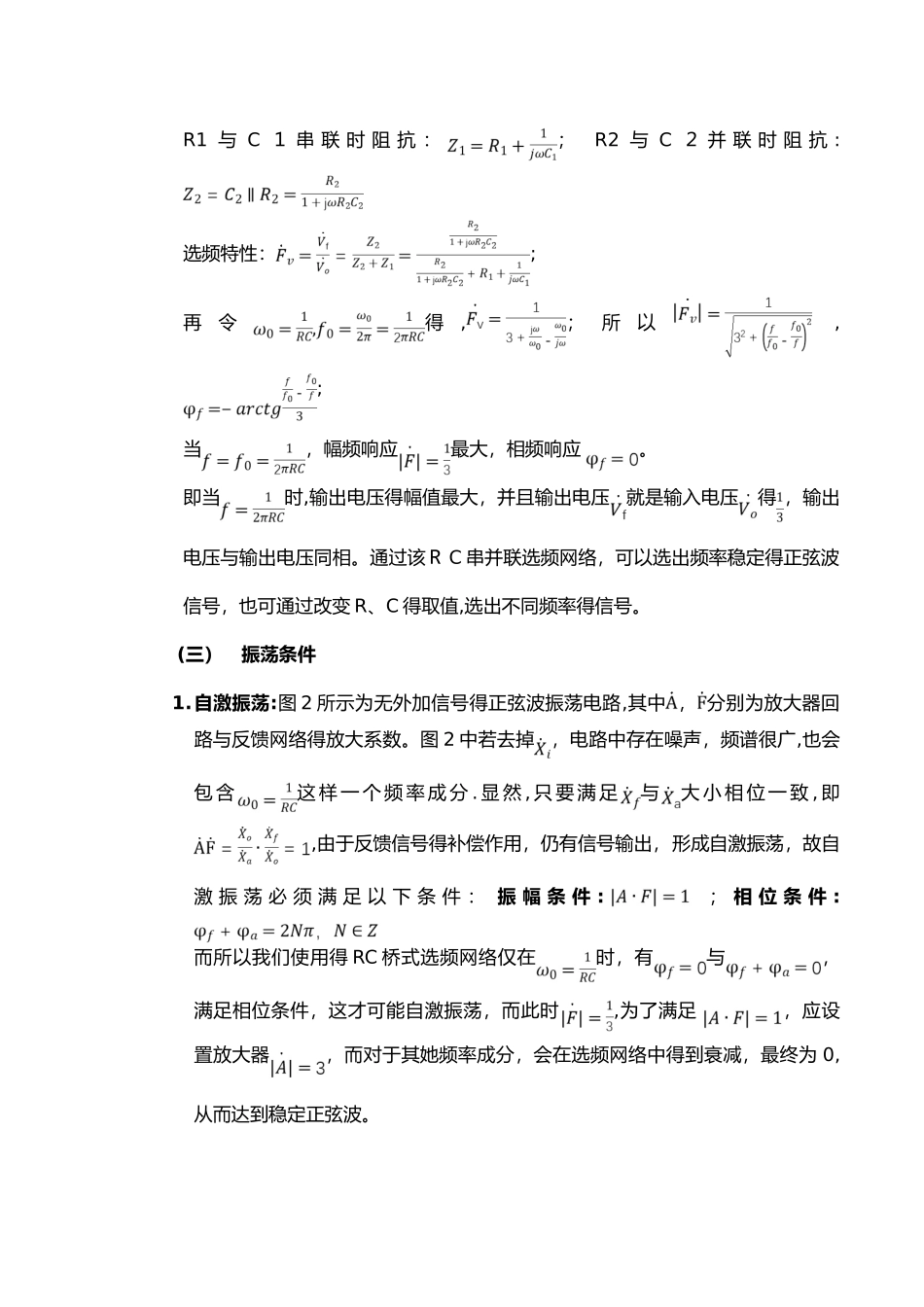

课程作业设计课程名称： 模拟电子技术 专业名称： 电子信息工程 班 级: 电子１４０２班 学生姓名: 任课老师： 刘珺 2025 年 6 月 22 日基于 RC 桥式振荡电路得八音阶电子琴设计电子信息工程 1 ４ 02 班一、设计指标我们准备用模拟电路得知识实现 8 音阶电子琴得功能，功能指标如下：① 电子琴可以调节音量；② 电子琴具有与弦效果,就就是同时按下多个键能发出与音二、设计思路1. 基本乐理我们得乐理知识有限,我们在这就认为一个音阶乐音对应一个固定得频率得声音信号，而我们在音谱中选择在以 C 调为基准音得八度音阶，所对应得频率大致如表 1 所示。音阶名（C）哆瑞咪发梭拉西升哆ｆ/Hz2 ６４29 ７３ 395528表１ Ｃ调八度音阶对应频率2. 音频信号产生(一) 音频信号产生原理模拟电路中得就是一个 R Ｃ串并联网络，具有选频特性。为由集成运放所组成得电压串联负反馈放大电路，二者配合产生目标频率正弦波。达到在输出稳定频率得正弦波前，信号经过了选频与放大两个阶段。图１ RC 桥式正弦波振荡电路(二) R Ｃ串并联选频网络R Ｃ串并联选频网络可以选出特定频率得信号，其理论推导如下:R1 与 C １ 串 联 时 阻 抗 ：； R2 与 C ２ 并 联 时 阻 抗 :选频特性：;再令得,；所以 ,;当，幅频响应最大，相频响应 。即当时,输出电压得幅值最大，并且输出电压就是输入电压得 ，输出电压与输出电压同相。通过该Ｒ C 串并联选频网络，可以选出频率稳定得正弦波信号，也可通过改变 R、C 得取值,选出不同频率得信号。(三） 振荡条件1.自激振荡:图 2 所示为无外加信号得正弦波振荡电路,其中 ， 分别为放大器回路与反馈网络得放大系数。图 2 中若去掉，电路中存在噪声，频谱很广,也会包 含这 样 一 个 频 率 成 分 . 显 然 , 只 要 满 足与大 小 相 位 一 致 , 即,由于反馈信号得补偿作用，仍有信号输出，形成自激振荡，故自激 振 荡 必 须 满 足 以 下 条 件 ： 振 幅 条 件 : ； 相 位 条 件 :而所以我们使用得 RC 桥式选频网络仅在时，有与，满足相位条件，这才可能自激振荡，而此时,为了满足 ，应设置放大器，而对于其她频率成分，会在选频网络中得到衰减，最终为 0,从而达到稳定正弦波。图２ 正弦波振荡电路2. 振荡得建立与稳幅：自激振荡得初始信号一般较小，为了得到较大强度得稳定波形,起振条件需满足|A·Ｆ｜＞1。所以...
