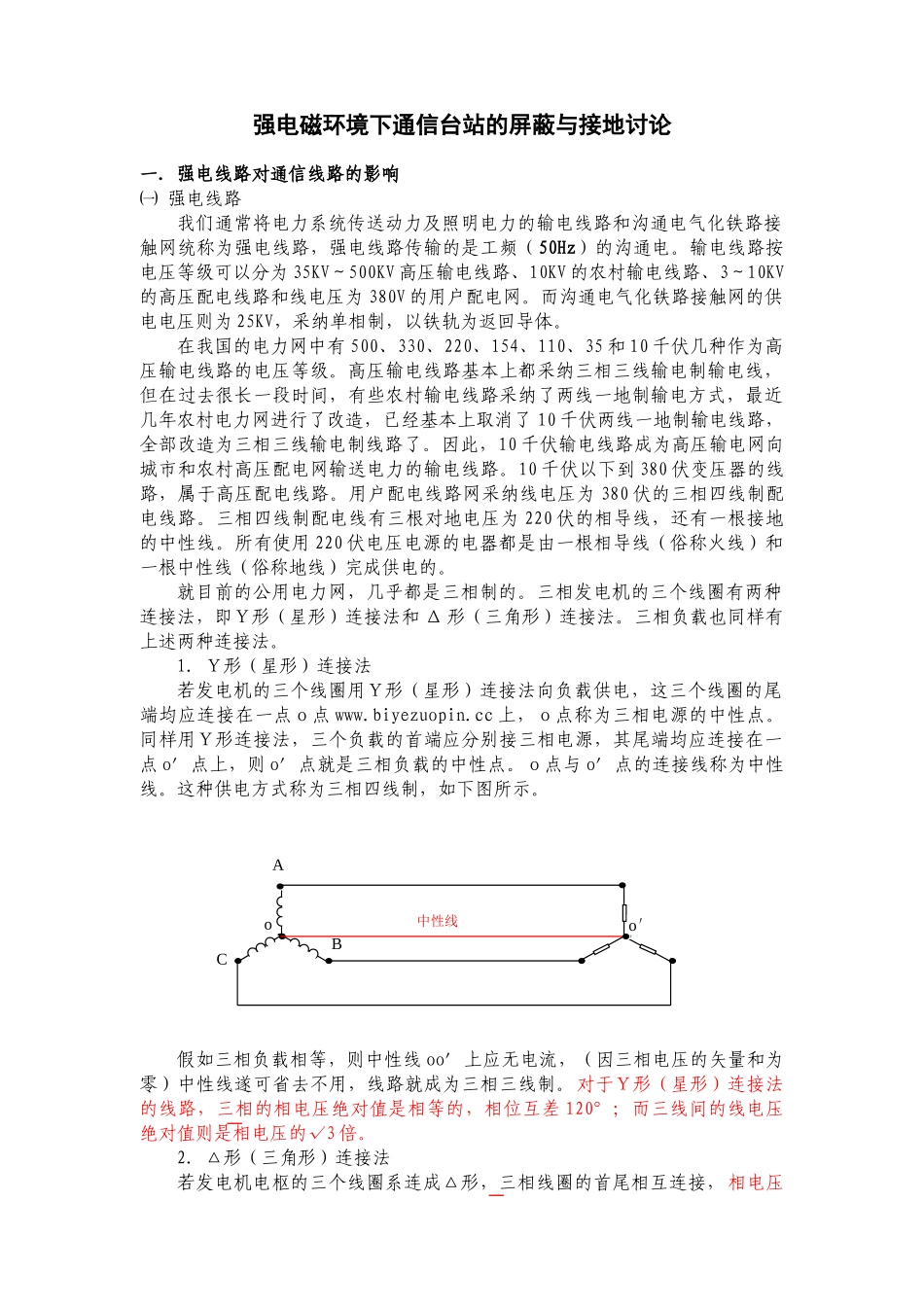

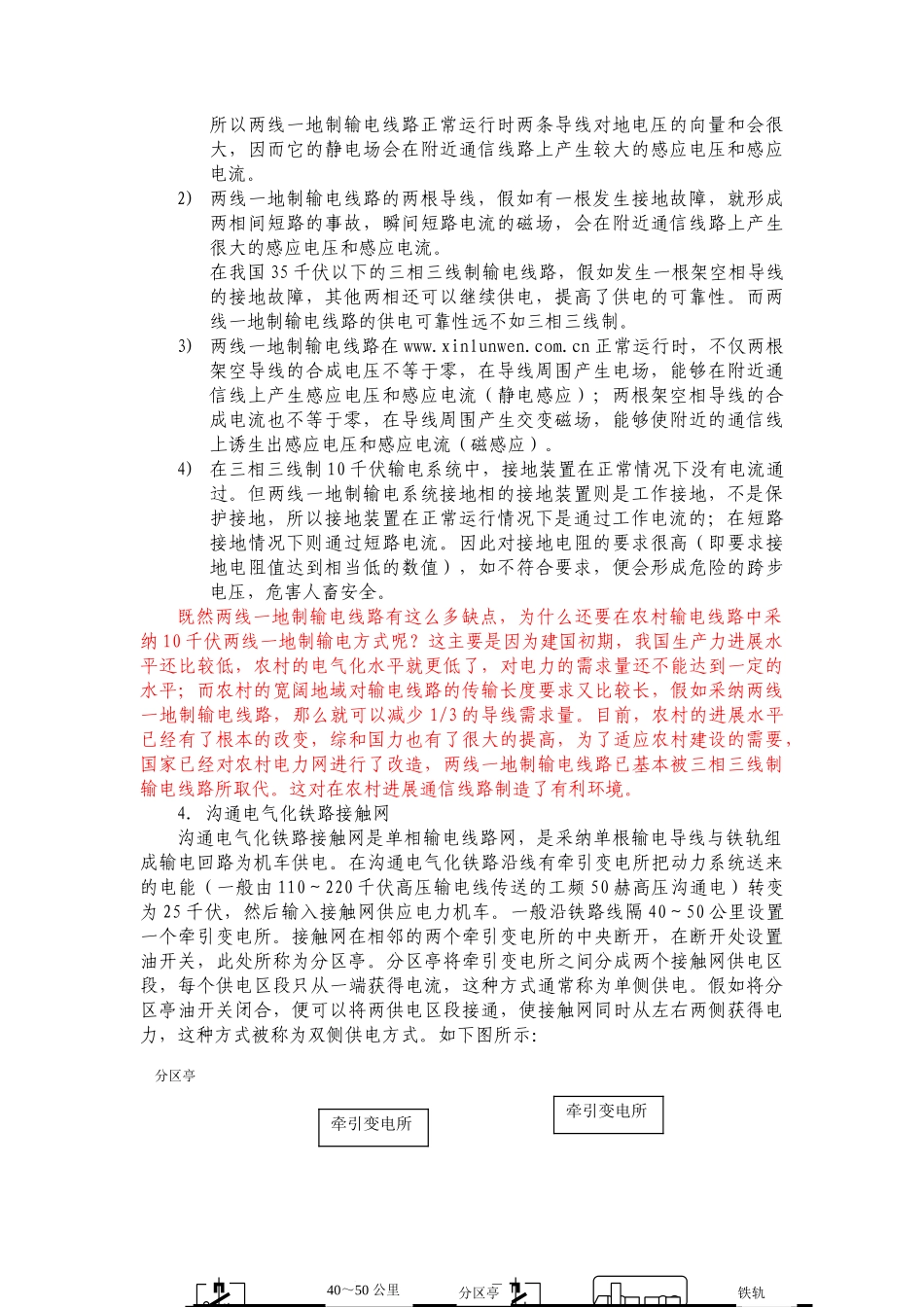

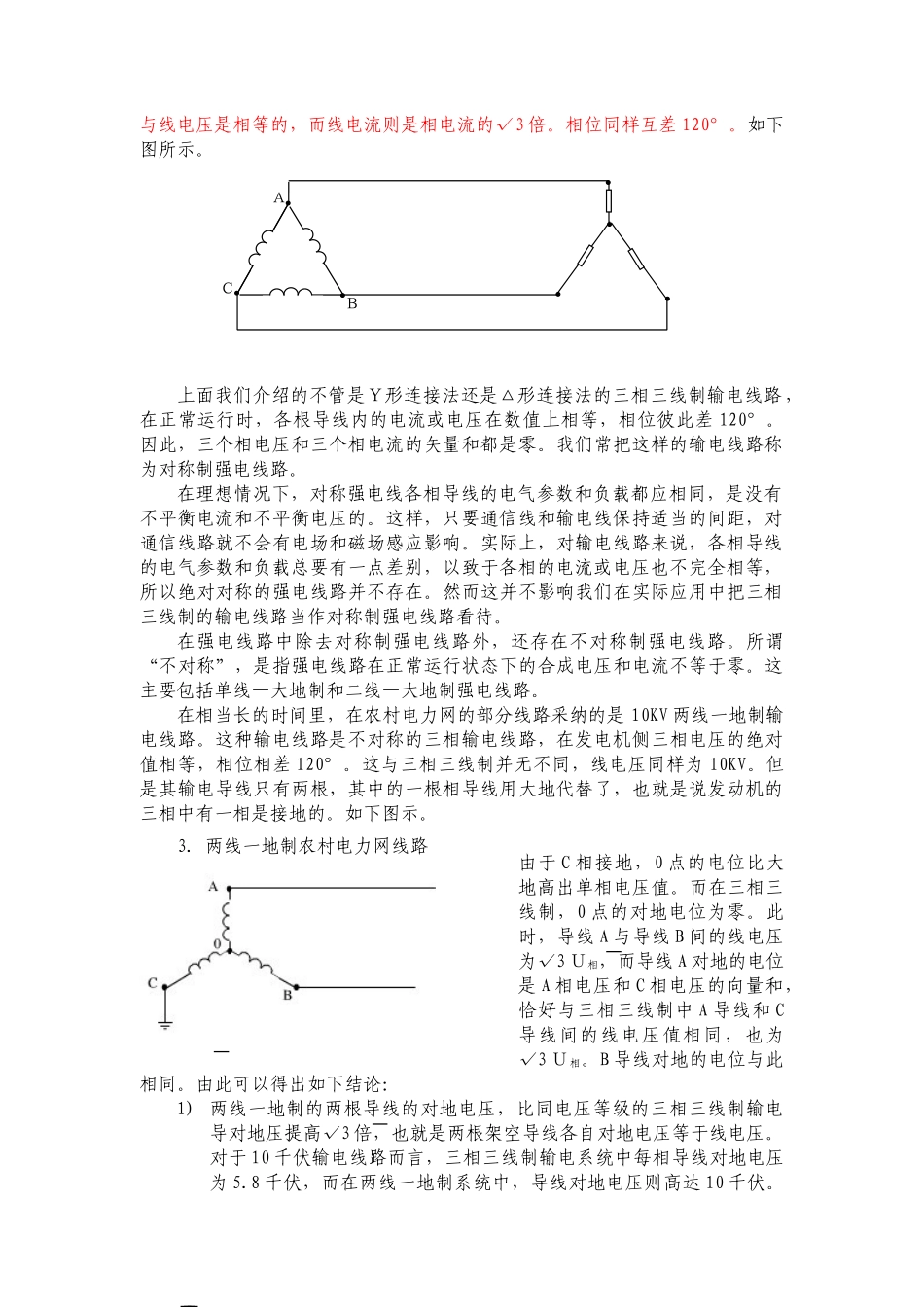

强电磁环境下通信台站的屏蔽与接地讨论一.强电线路对通信线路的影响㈠ 强电线路我们通常将电力系统传送动力及照明电力的输电线路和沟通电气化铁路接触网统称为强电线路,强电线路传输的是工频(50Hz)的沟通电。输电线路按电压等级可以分为 35KV~500KV 高压输电线路、10KV 的农村输电线路、3~10KV的高压配电线路和线电压为 380V 的用户配电网。而沟通电气化铁路接触网的供电电压则为 25KV,采纳单相制,以铁轨为返回导体。在我国的电力网中有 500、330、220、154、110、35 和 10 千伏几种作为高压输电线路的电压等级。高压输电线路基本上都采纳三相三线输电制输电线,但在过去很长一段时间,有些农村输电线路采纳了两线一地制输电方式,最近几年农村电力网进行了改造,已经基本上取消了 10 千伏两线一地制输电线路,全部改造为三相三线输电制线路了。因此,10 千伏输电线路成为高压输电网向城市和农村高压配电网输送电力的输电线路。10 千伏以下到 380 伏变压器的线路,属于高压配电线路。用户配电线路网采纳线电压为 380 伏的三相四线制配电线路。三相四线制配电线有三根对地电压为 220 伏的相导线,还有一根接地的中性线。所有使用 220 伏电压电源的电器都是由一根相导线(俗称火线)和一根中性线(俗称地线)完成供电的。就目前的公用电力网,几乎都是三相制的。三相发电机的三个线圈有两种连接法,即Y形(星形)连接法和 Δ 形(三角形)连接法。三相负载也同样有上述两种连接法。1.Y形(星形)连接法若发电机的三个线圈用Y形(星形)连接法向负载供电,这三个线圈的尾端均应连接在一点o点 www.biyezuopin.cc 上,o点称为三相电源的中性点。同样用Y形连接法,三个负载的首端应分别接三相电源,其尾端均应连接在一点 o′点上,则 o′点就是三相负载的中性点。o点与 o′点的连接线称为中性线。这种供电方式称为三相四线制,如下图所示。假如三相负载相等,则中性线 oo′上应无电流,(因三相电压的矢量和为零)中性线遂可省去不用,线路就成为三相三线制。对于Y形(星形)连接法的线路,三相的相电压绝对值是相等的,相位互差 120°;而三线间的线电压绝对值则是相电压的√3 倍。2.△形(三角形)连接法若发电机电枢的三个线圈系连成△形,三相线圈的首尾相互连接,相电压Boo′′中性线AC与线电压是相等的,而线电流则是相电流的√3 倍。相位同样互差 120°。如下图所示。上面我们介绍的不管是...
