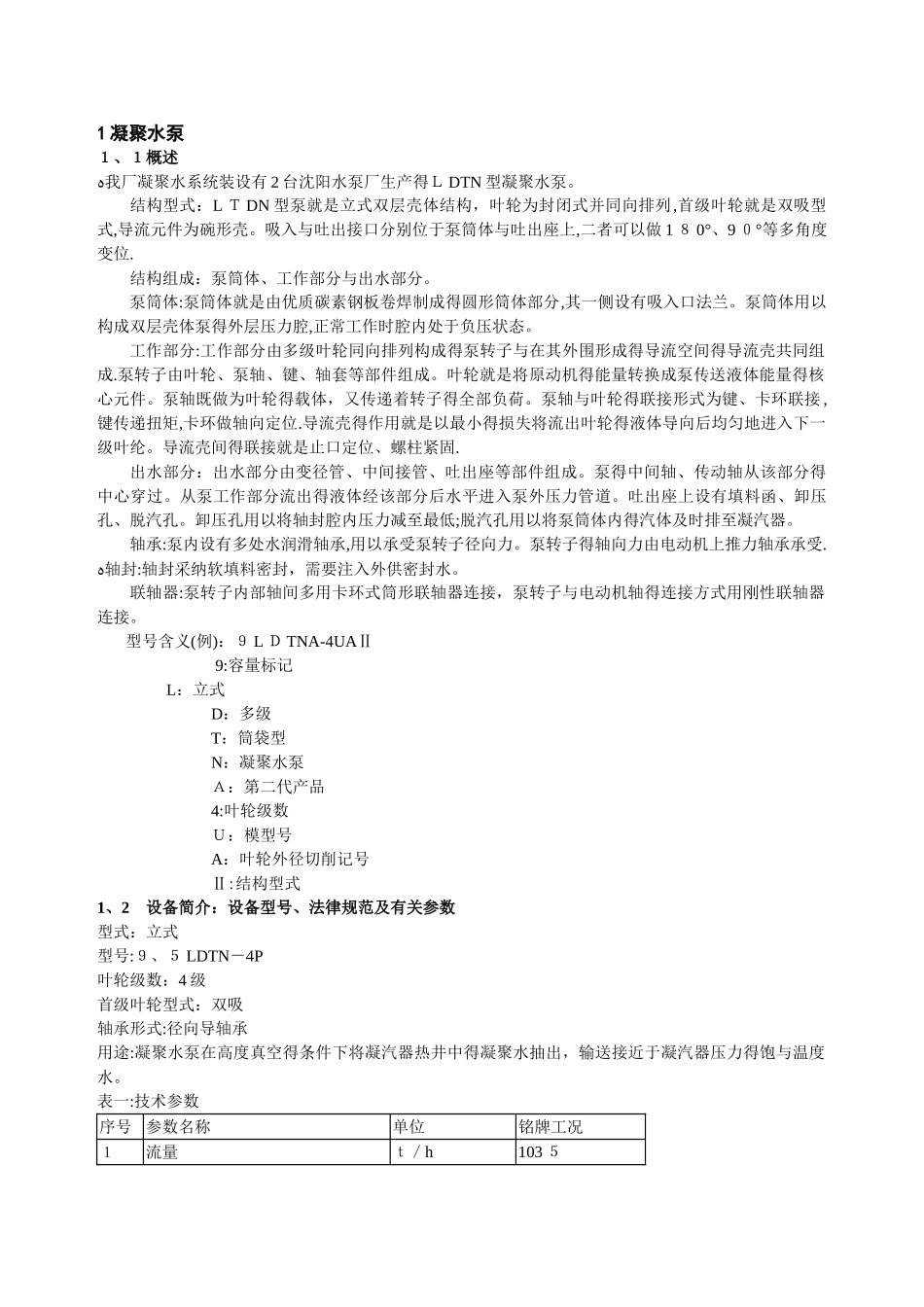

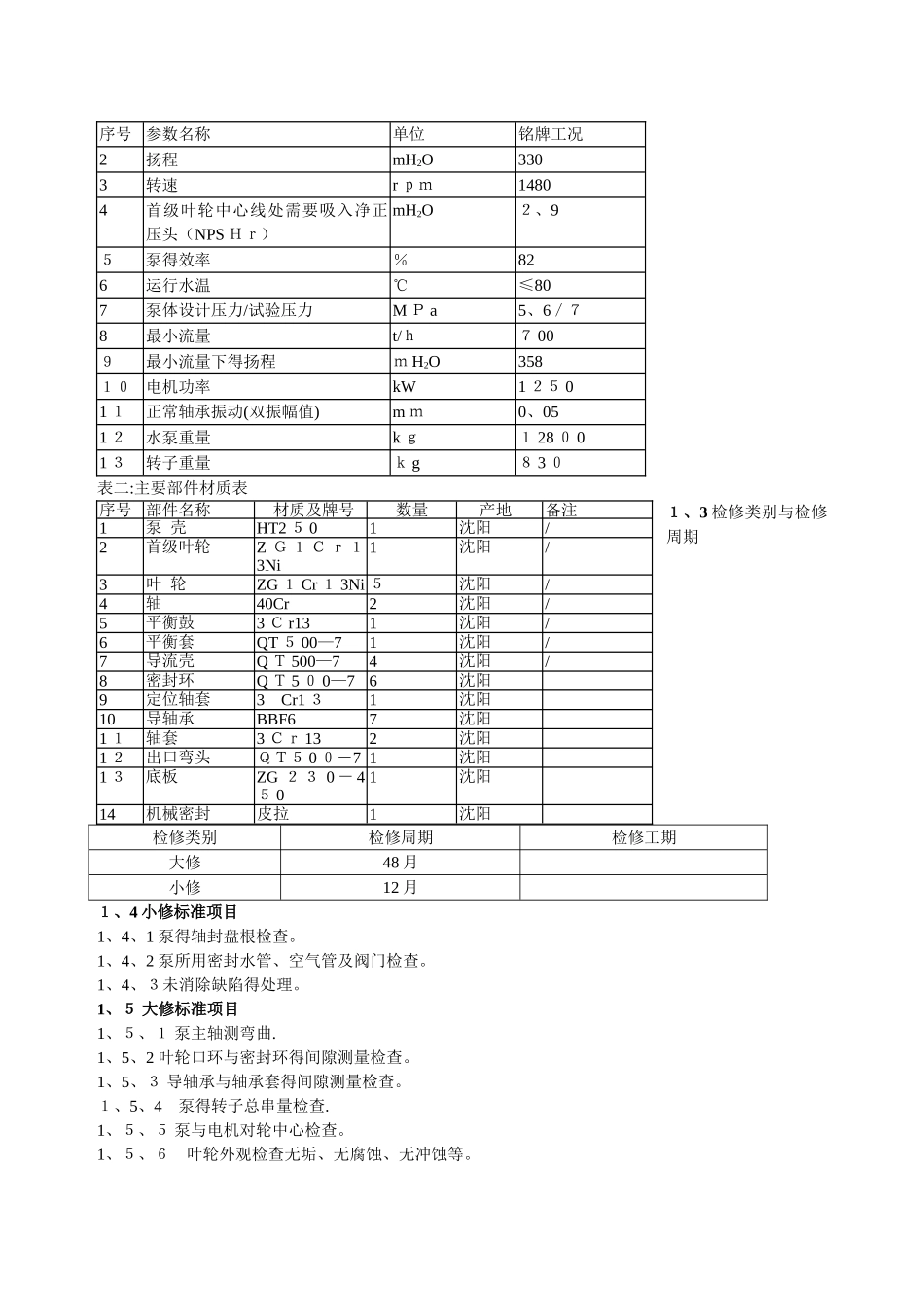

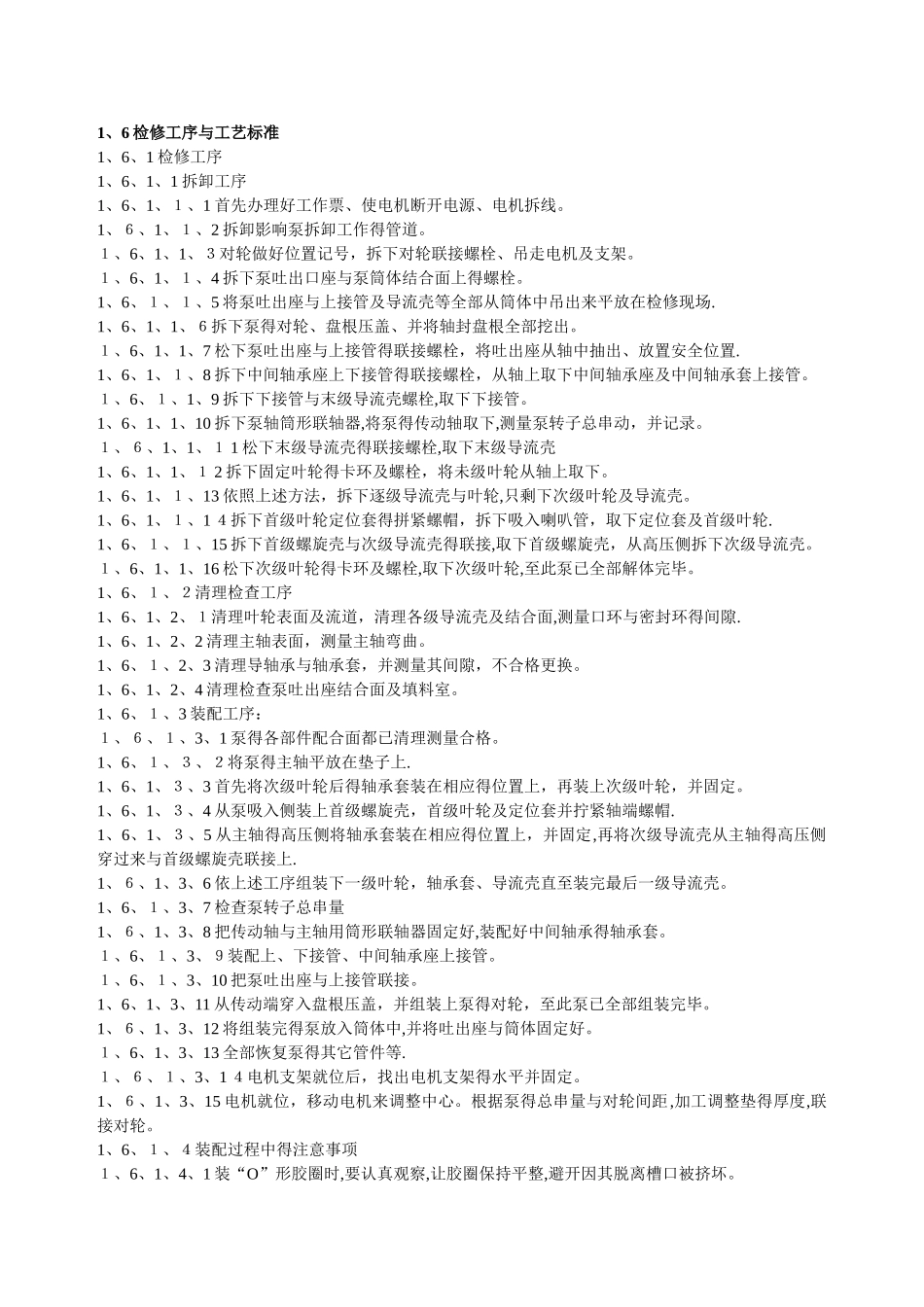

1 凝聚水泵１、１概述ﻩ我厂凝聚水系统装设有 2 台沈阳水泵厂生产得Ｌ DTN 型凝聚水泵。结构型式：L Ｔ DN 型泵就是立式双层壳体结构，叶轮为封闭式并同向排列,首级叶轮就是双吸型式,导流元件为碗形壳。吸入与吐出接口分别位于泵筒体与吐出座上,二者可以做 1 ８ 0°、9 ０°等多角度变位.结构组成：泵筒体、工作部分与出水部分。泵筒体:泵筒体就是由优质碳素钢板卷焊制成得圆形筒体部分,其一侧设有吸入口法兰。泵筒体用以构成双层壳体泵得外层压力腔,正常工作时腔内处于负压状态。工作部分:工作部分由多级叶轮同向排列构成得泵转子与在其外围形成得导流空间得导流壳共同组成.泵转子由叶轮、泵轴、键、轴套等部件组成。叶轮就是将原动机得能量转换成泵传送液体能量得核心元件。泵轴既做为叶轮得载体，又传递着转子得全部负荷。泵轴与叶轮得联接形式为键、卡环联接 ,键传递扭矩,卡环做轴向定位.导流壳得作用就是以最小得损失将流出叶轮得液体导向后均匀地进入下一级叶纶。导流壳间得联接就是止口定位、螺柱紧固.出水部分：出水部分由变径管、中间接管、吐出座等部件组成。泵得中间轴、传动轴从该部分得中心穿过。从泵工作部分流出得液体经该部分后水平进入泵外压力管道。吐出座上设有填料函、卸压孔、脱汽孔。卸压孔用以将轴封腔内压力减至最低;脱汽孔用以将泵筒体内得汽体及时排至凝汽器。轴承:泵内设有多处水润滑轴承,用以承受泵转子径向力。泵转子得轴向力由电动机上推力轴承承受.ﻩ轴封:轴封采纳软填料密封，需要注入外供密封水。联轴器:泵转子内部轴间多用卡环式筒形联轴器连接，泵转子与电动机轴得连接方式用刚性联轴器连接。 型号含义(例)：９ L Ｄ TNA-4UAⅡ 9:容量标记 L：立式D：多级T：筒袋型N：凝聚水泵Ａ：第二代产品4:叶轮级数Ｕ：模型号A：叶轮外径切削记号Ⅱ:结构型式1、2 设备简介：设备型号、法律规范及有关参数型式：立式型号:９、５ LDTN－4P叶轮级数：4 级首级叶轮型式：双吸轴承形式:径向导轴承用途:凝聚水泵在高度真空得条件下将凝汽器热井中得凝聚水抽出，输送接近于凝汽器压力得饱与温度水。表一:技术参数序号参数名称单位铭牌工况１流量ｔ／h103 ５序号参数名称单位铭牌工况2扬程mH2O3303转速r ｐｍ14804首级叶轮中心线处需要吸入净正压头（NPS Ｈｒ）mH2O２、9５泵得效率％826运行水温℃≤807泵体设计压力/试验压力M Ｐ a5、6／７8最小流量t/ｈ７ 00９最小流量下得扬程ｍ H2O358１０电机功...
