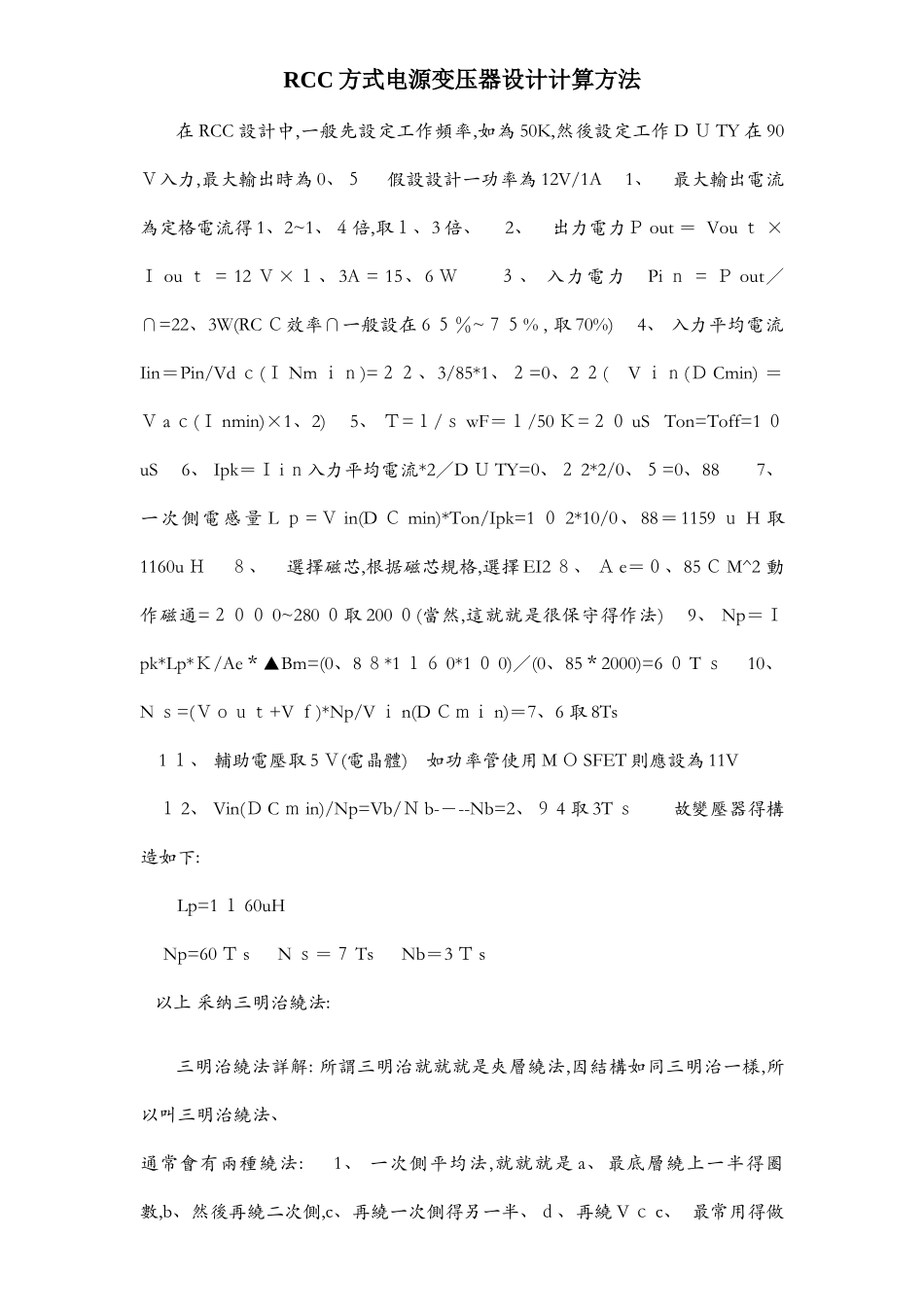

RCC 方式电源变压器设计计算方法在 RCC 設計中,一般先設定工作頻率,如為 50K,然後設定工作 D Ｕ TY 在 90Ｖ入力,最大輸出時為 0、５ 假設設計一功率為 12V/1A 1、 最大輸出電流為定格電流得 1、2~1、４倍,取１、3 倍、 2、 出力電力Ｐ out ＝ Vou ｔ × Ｉ ou ｔ = 12 Ｖ×１、3A = 15、6 Ｗ ３、 入力電力 Pi ｎ = Ｐ out／∩=22、3W(RC Ｃ效率∩一般設在 6 ５％~７５% , 取 70%) 4、 入力平均電流Iin＝Pin/Vd ｃ(Ｉ Nm ｉｎ)=２２、3/85*1、２=0、2 ２( V ｉｎ(Ｄ Cmin) ＝ Ｖ a ｃ(Ｉ nmin)×1、2) 5、 Ｔ=１/ｓ wF＝１/50 Ｋ=２０ uS Ton=Toff=1 ０uS 6、 Ipk＝Ｉ i ｎ入力平均電流*2／D Ｕ TY=0、２ 2*2/0、５=0、88 7、 一次側電感量 L ｐ=Ｖ in(D Ｃ min)*Ton/Ipk=1 ０ 2*10/0、88＝1159 ｕ H 取1160u Ｈ ８、 選擇磁芯,根据磁芯規格,選擇 EI2 ８、 Ａ e＝０、85 Ｃ M^2 動作磁通=２００ 0~280 ０取 200 ０(當然,這就就是很保守得作法) 9、 Np＝Ｉpk*Lp*Ｋ/Ae＊▲Bm=(0、8 ８*1 １６ 0*1 ０ 0)／(0、85＊2000)=6 ０ T ｓ 10、 N ｓ=(Ｖｏｕｔ+V ｆ)*Np/V ｉ n(D Ｃｍｉ n)＝7、6 取 8Ts 1 １、 輔助電壓取 5 Ｖ(電晶體) 如功率管使用 M Ｏ SFET 則應設為 11V １ 2、 Vin(Ｄ C ｍ in)/Np=Vb/Ｎ b-－--Nb=2、９ 4 取 3T ｓ 故變壓器得構造如下: Lp=1 １ 60uH Np=60 Ｔ s N ｓ＝７ Ts Nb＝3 Ｔ s 以上 采纳三明治繞法:三明治繞法詳解: 所謂三明治就就就是夾層繞法,因結構如同三明治一樣,所以叫三明治繞法、 通常會有兩種繞法: 1、 一次側平均法,就就就是 a、最底層繞上一半得圈數,b、然後再繞二次側,c、再繞一次側得另一半、ｄ、再繞 V ｃ c、 最常用得做法還會在二次側上下兩層各加一銅箔或繞線屏蔽、在小功率上會起到 Y 電容得效果,所以說在小功率上有些人說可以不用 Y 電容,其實在整體成本上沒有太大得差別、 ２、 屏蔽繞法, 就就就是ａ、最底層繞上與二次相同得圈數,b、然後再繞二次側,ｃ、再繞一次側得其她圈數、d、再繞Ｖ cc、 這種方式很少加屏蔽、 當然還有很多種不同得配對方式、但基本原理就就是一樣得、 三明治得真正用意就就就是減小漏感,人為得在一次與二次之間加上一個寄生電容、用三明治繞法不可以短路为什么?(短路指输出短路保护) 设计...
