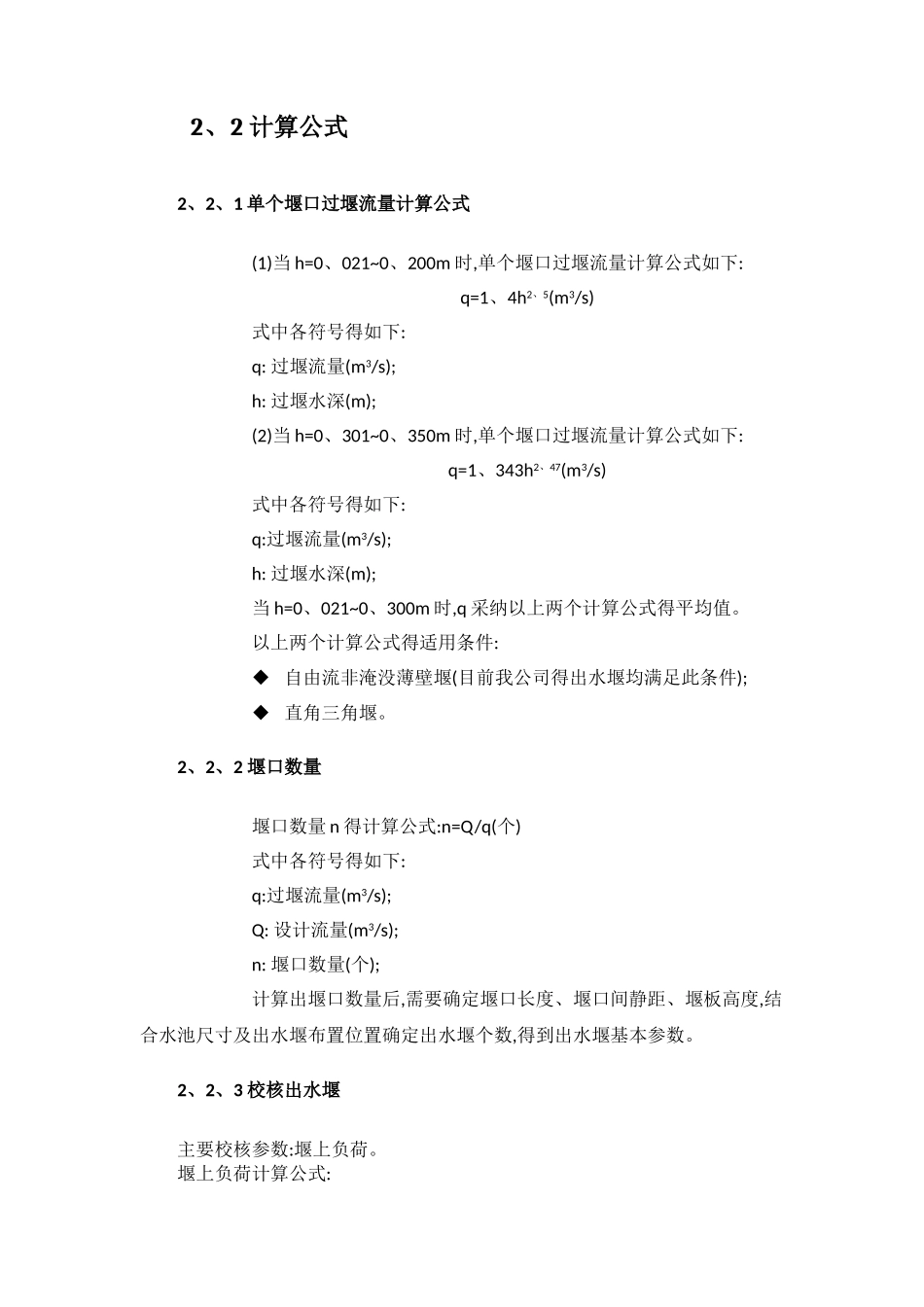

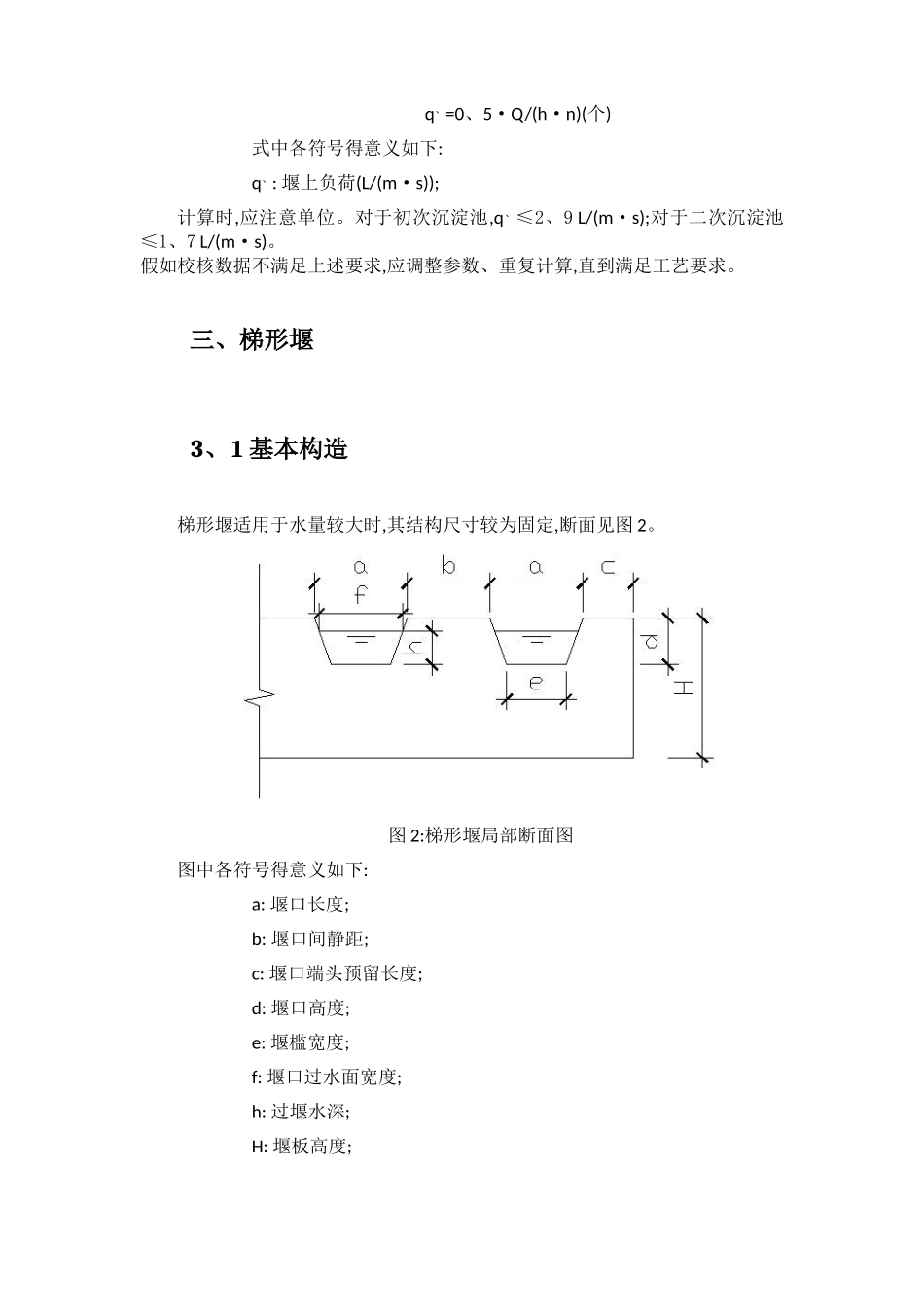

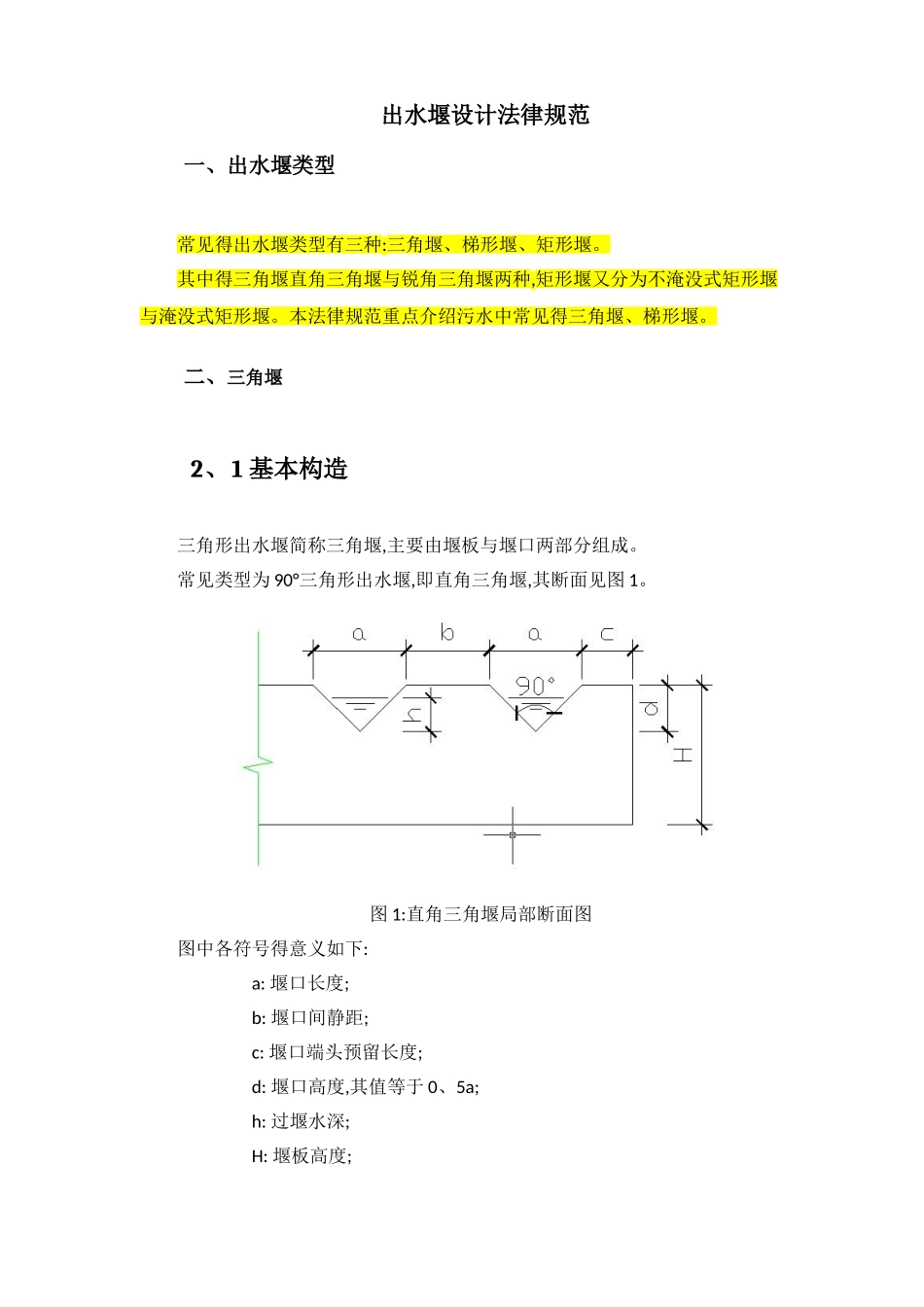

出水堰设计法律规范一、出水堰类型常见得出水堰类型有三种:三角堰、梯形堰、矩形堰。其中得三角堰直角三角堰与锐角三角堰两种,矩形堰又分为不淹没式矩形堰与淹没式矩形堰。本法律规范重点介绍污水中常见得三角堰、梯形堰。二、三角堰2、1 基本构造三角形出水堰简称三角堰,主要由堰板与堰口两部分组成。常见类型为 90°三角形出水堰,即直角三角堰,其断面见图 1。图 1:直角三角堰局部断面图图中各符号得意义如下:a: 堰口长度;b: 堰口间静距;c: 堰口端头预留长度;d: 堰口高度,其值等于 0、5a;h: 过堰水深;H: 堰板高度;2、2 计算公式2、2、1 单个堰口过堰流量计算公式(1)当 h=0、021~0、200m 时,单个堰口过堰流量计算公式如下:q=1、4h2、5(m3/s)式中各符号得如下:q: 过堰流量(m3/s);h: 过堰水深(m);(2)当 h=0、301~0、350m 时,单个堰口过堰流量计算公式如下:q=1、343h2、47(m3/s)式中各符号得如下:q:过堰流量(m3/s);h: 过堰水深(m);当 h=0、021~0、300m 时,q 采纳以上两个计算公式得平均值。以上两个计算公式得适用条件: 自由流非淹没薄壁堰(目前我公司得出水堰均满足此条件); 直角三角堰。2、2、2 堰口数量堰口数量 n 得计算公式:n=Q/q(个)式中各符号得如下:q:过堰流量(m3/s);Q: 设计流量(m3/s);n: 堰口数量(个);计算出堰口数量后,需要确定堰口长度、堰口间静距、堰板高度,结合水池尺寸及出水堰布置位置确定出水堰个数,得到出水堰基本参数。2、2、3 校核出水堰主要校核参数:堰上负荷。堰上负荷计算公式:q、=0、5·Q/(h·n)(个)式中各符号得意义如下:q、: 堰上负荷(L/(m·s));计算时,应注意单位。对于初次沉淀池,q、≤2、9 L/(m·s);对于二次沉淀池≤1、7 L/(m·s)。假如校核数据不满足上述要求,应调整参数、重复计算,直到满足工艺要求。三、梯形堰3、1 基本构造梯形堰适用于水量较大时,其结构尺寸较为固定,断面见图 2。图 2:梯形堰局部断面图图中各符号得意义如下:a: 堰口长度;b: 堰口间静距;c: 堰口端头预留长度;d: 堰口高度;e: 堰槛宽度;f: 堰口过水面宽度;h: 过堰水深;H: 堰板高度;3、2 计算公式3、2、1 单个堰口过堰流量计算公式梯形堰单个堰口过堰流量计算公式如下:q=1、86eh3/2(m3/s)式中各符号得如下:q:过堰流量(m3/s);e: 堰槛宽度(m);h: 过堰水深(m);1、86:流量系数,当来水流速大于 0、3m/s 时,应采纳 1、9。3、2、2 堰口数量堰口数量 n 得计算公式:n=Q/q(个)式中各符号得如下:q:...
