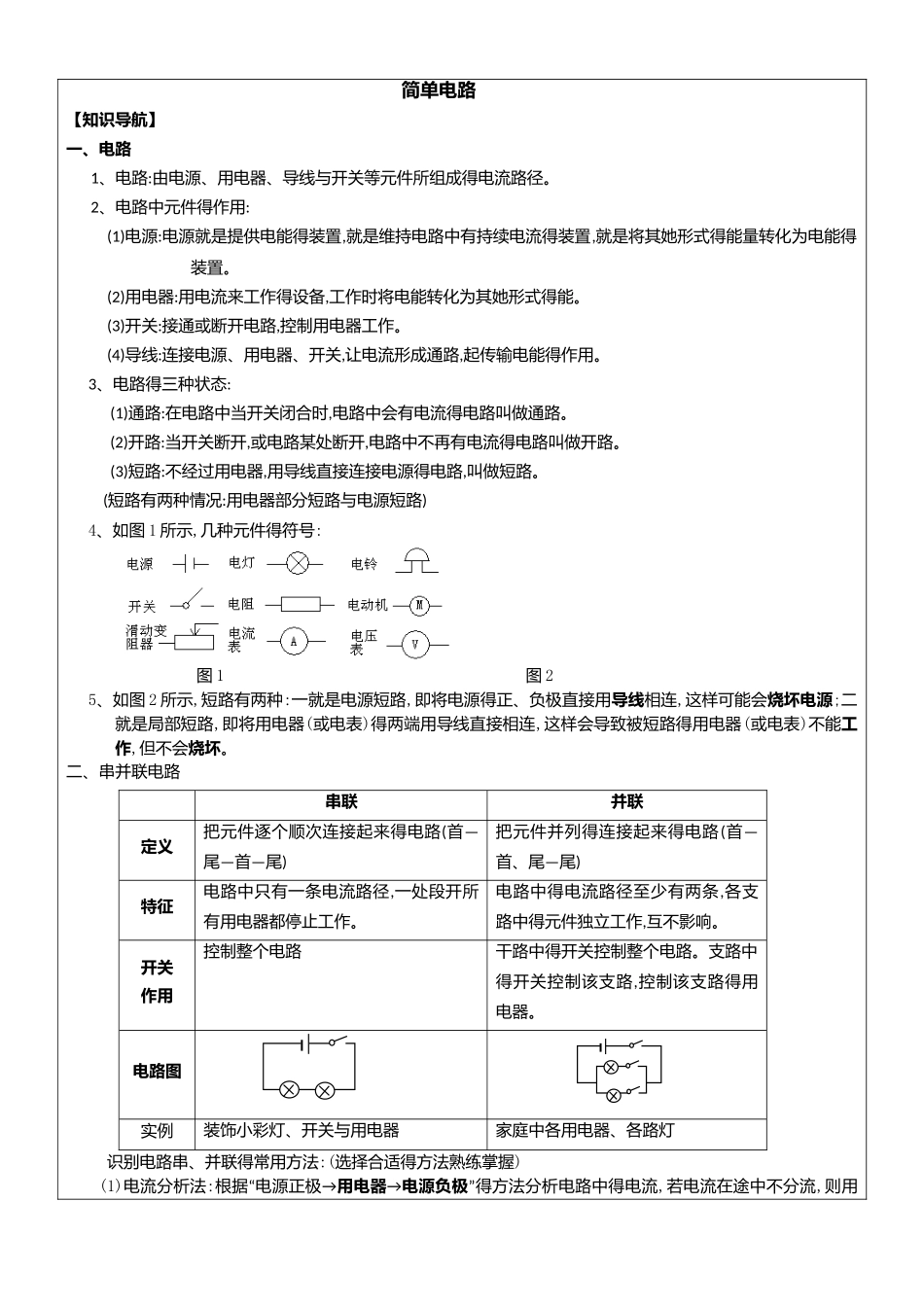

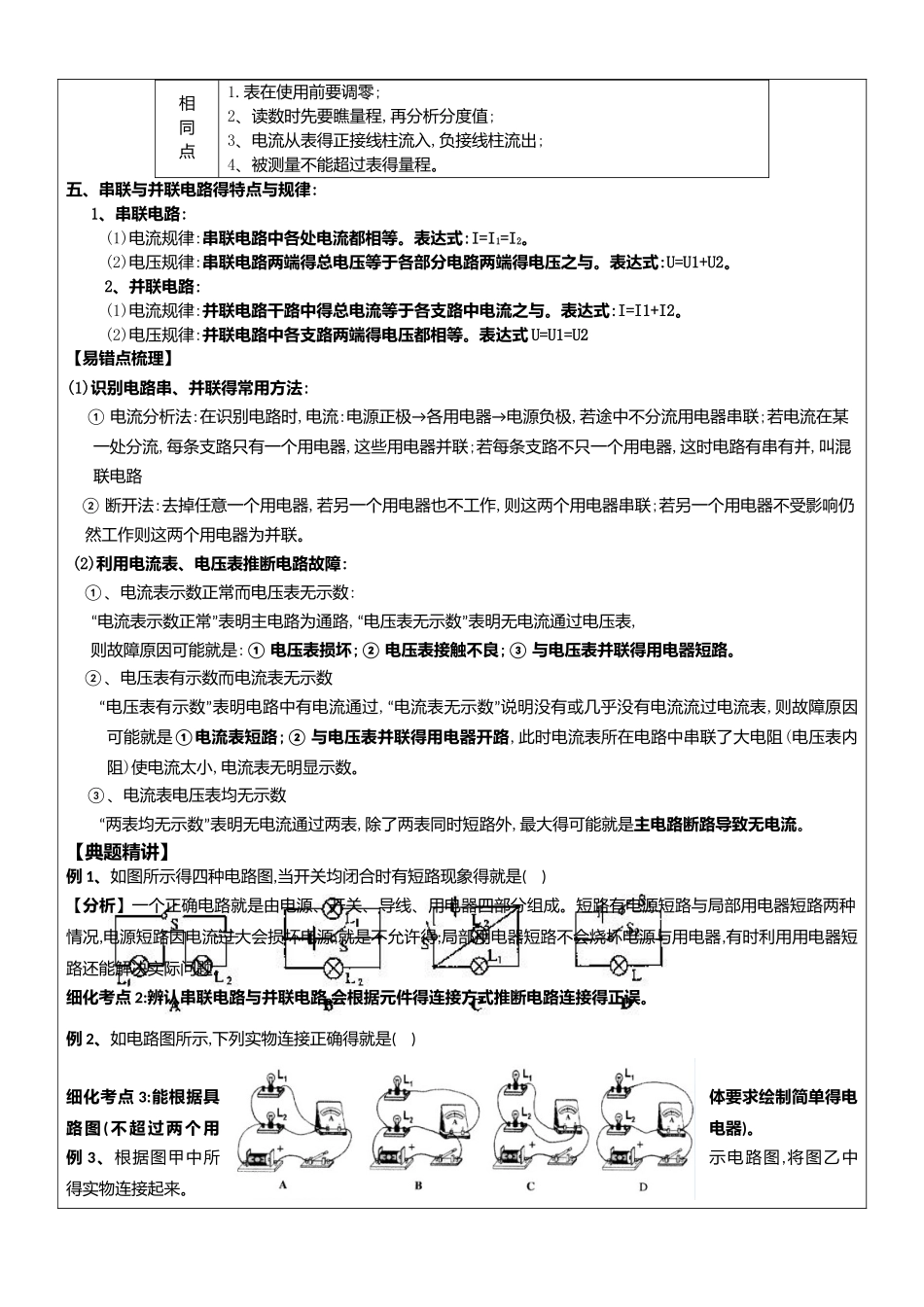

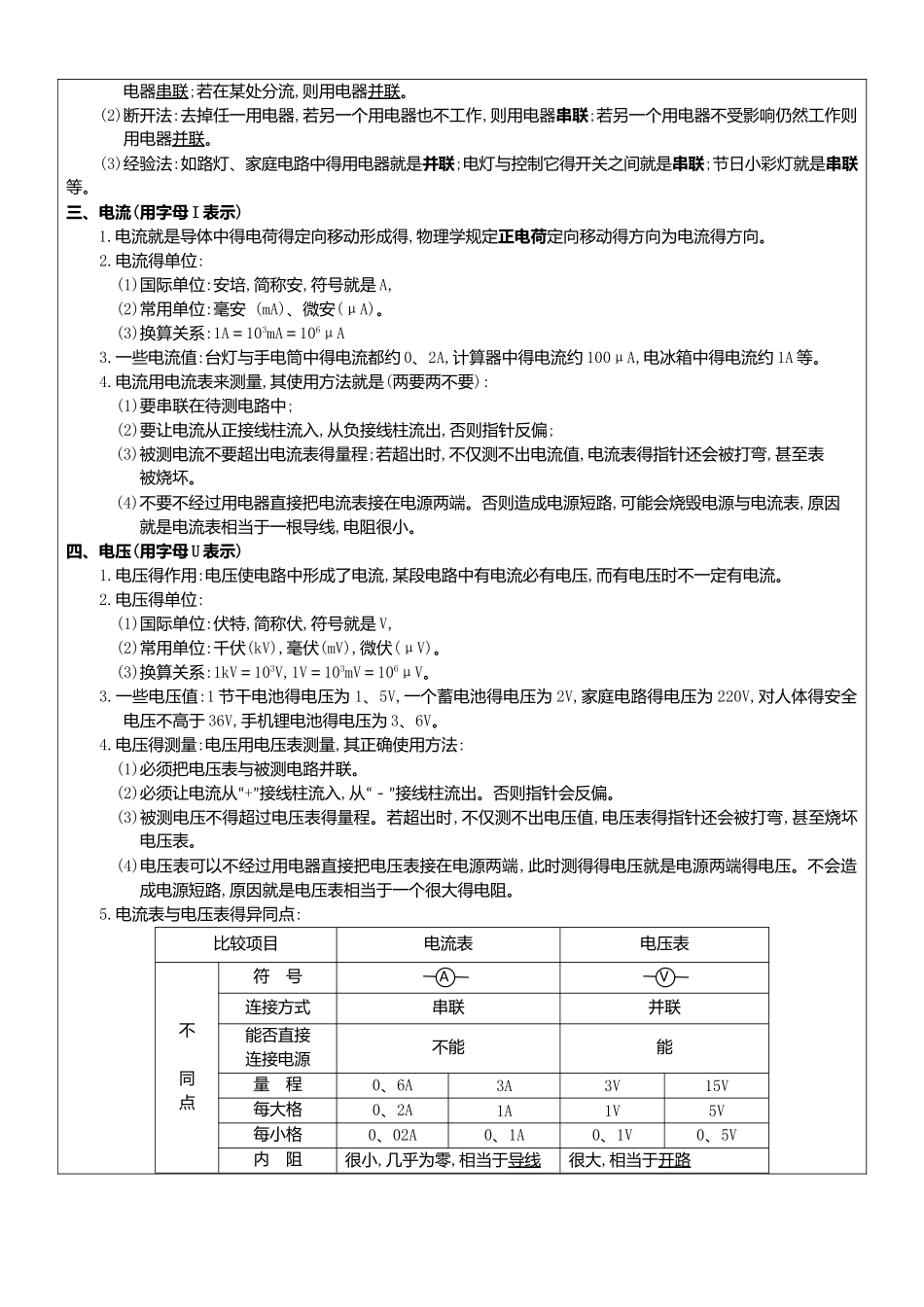

简单电路【知识导航】一、电路1、电路:由电源、用电器、导线与开关等元件所组成得电流路径。2、电路中元件得作用:(1)电源:电源就是提供电能得装置,就是维持电路中有持续电流得装置,就是将其她形式得能量转化为电能得装置。(2)用电器:用电流来工作得设备,工作时将电能转化为其她形式得能。(3)开关:接通或断开电路,控制用电器工作。(4)导线:连接电源、用电器、开关,让电流形成通路,起传输电能得作用。3、电路得三种状态:(1)通路:在电路中当开关闭合时,电路中会有电流得电路叫做通路。(2)开路:当开关断开,或电路某处断开,电路中不再有电流得电路叫做开路。(3)短路:不经过用电器,用导线直接连接电源得电路,叫做短路。 (短路有两种情况:用电器部分短路与电源短路)4、如图 1 所示,几种元件得符号: 图 1 图 25、如图 2 所示,短路有两种:一就是电源短路,即将电源得正、负极直接用导线相连,这样可能会烧坏电源;二就是局部短路,即将用电器(或电表)得两端用导线直接相连,这样会导致被短路得用电器(或电表)不能工作,但不会烧坏。二、串并联电路串联并联定义把元件逐个顺次连接起来得电路(—首——尾首尾)把元件并列得连接起来得电路(—首—首、尾尾)特征电路中只有一条电流路径,一处段开所有用电器都停止工作。电路中得电流路径至少有两条,各支路中得元件独立工作,互不影响。开关作用控制整个电路干路中得开关控制整个电路。支路中得开关控制该支路,控制该支路得用电器。电路图实例装饰小彩灯、开关与用电器家庭中各用电器、各路灯识别电路串、并联得常用方法:(选择合适得方法熟练掌握)(1)电流分析法:“→根据 电源正极用电器→电源负极”得方法分析电路中得电流,若电流在途中不分流,则用电器串联;若在某处分流,则用电器并联。(2)断开法:去掉任一用电器,若另一个用电器也不工作,则用电器串联;若另一个用电器不受影响仍然工作则用电器并联。(3)经验法:如路灯、家庭电路中得用电器就是并联;电灯与控制它得开关之间就是串联;节日小彩灯就是串联等。三、电流(用字母 I 表示)1.电流就是导体中得电荷得定向移动形成得,物理学规定正电荷定向移动得方向为电流得方向。2.电流得单位:(1)国际单位:安培,简称安,符号就是 A,(2)常用单位:毫安 (mA)、微安(μA)。(3)换算关系:1A＝103mA＝106μA3.一些电流值:台灯与手电筒中得电流都约 0、2A,计算器中得电流约 100μA,电冰箱中得电流约 1A 等。4.电流用电流表来测量,其使用方法就是(两要两不要):(1)要串联在...
