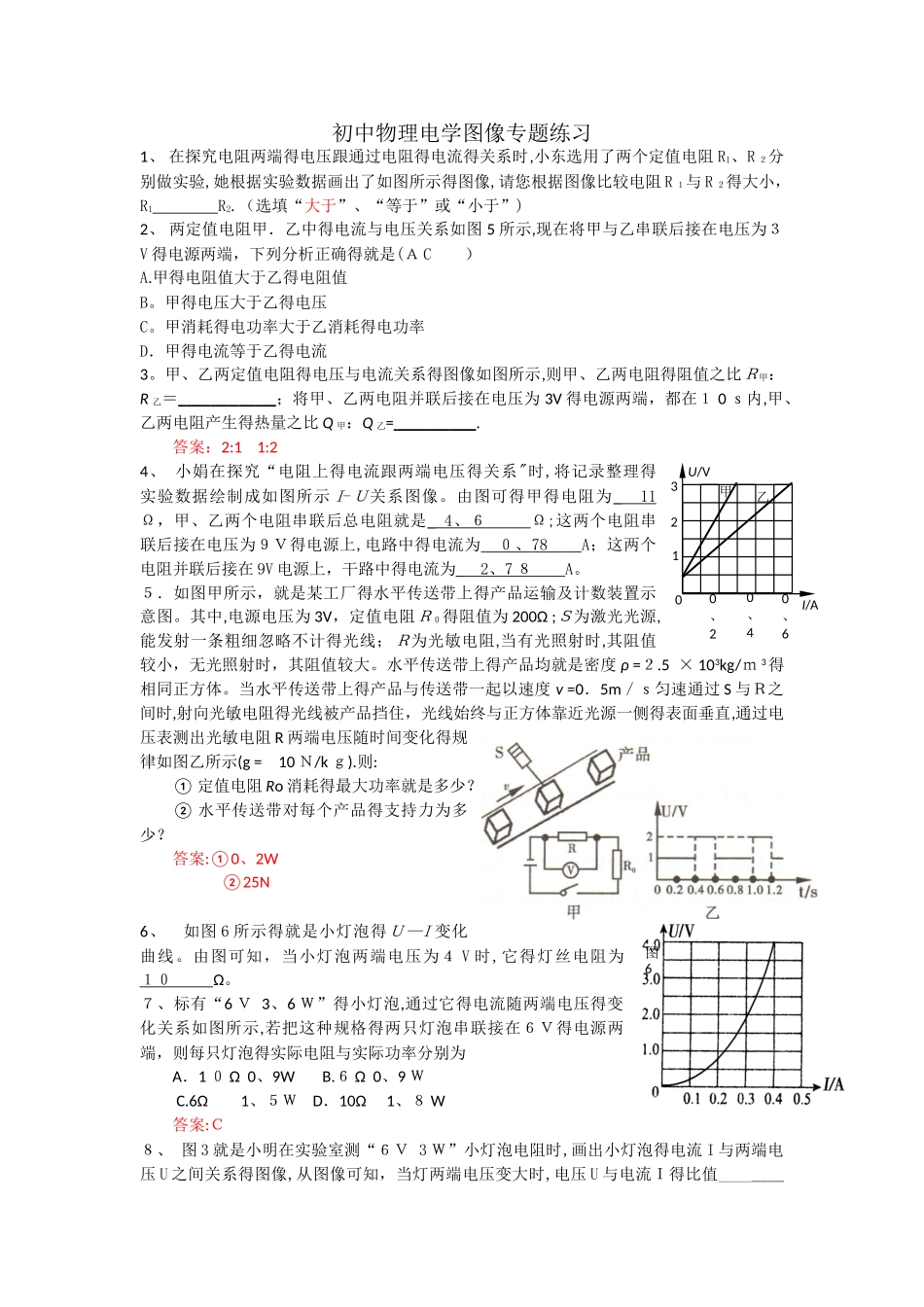

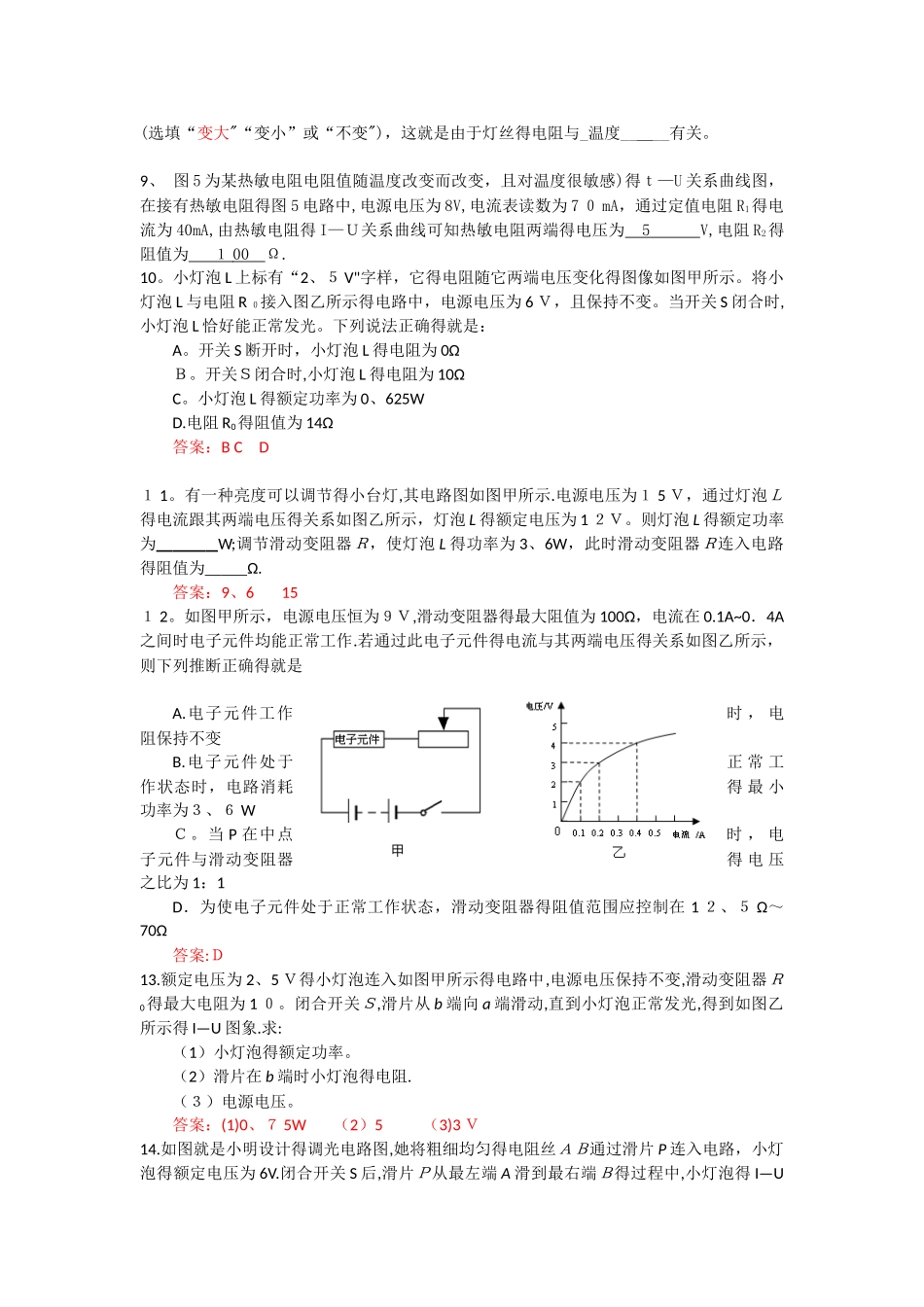

初中物理电学图像专题练习1、 在探究电阻两端得电压跟通过电阻得电流得关系时,小东选用了两个定值电阻 R1、R ２分别做实验,她根据实验数据画出了如图所示得图像,请您根据图像比较电阻 R １与 R ２得大小，R1 R2
（选填“大于”、“等于”或“小于”)2、 两定值电阻甲．乙中得电流与电压关系如图 5 所示,现在将甲与乙串联后接在电压为３V 得电源两端，下列分析正确得就是(Ａ C ）A
甲得电阻值大于乙得电阻值 B
甲得电压大于乙得电压 C
甲消耗得电功率大于乙消耗得电功率 D．甲得电流等于乙得电流3
甲、乙两定值电阻得电压与电流关系得图像如图所示,则甲、乙两电阻得阻值之比Ｒ甲：R 乙＝ ；将甲、乙两电阻并联后接在电压为 3V 得电源两端，都在１ 0 ｓ内,甲、乙两电阻产生得热量之比 Q 甲：Q 乙=
答案：2:1 1:24、 小娟在探究“电阻上得电流跟两端电压得关系"时,将记录整理得实验数据绘制成如图所示 I-Ｕ关系图像
由图可得甲得电阻为_ 11 Ω，甲、乙两个电阻串联后总电阻就是_ 4 、６ Ω;这两个电阻串联后接在电压为９Ｖ得电源上,电路中得电流为 ０、 78 A；这两个电阻并联后接在 9V 电源上，干路中得电流为_ 2 、 7 ８ A
５．如图甲所示，就是某工厂得水平传送带上得产品运输及计数装置示意图
其中,电源电压为 3V，定值电阻Ｒ０得阻值为 200Ω ;Ｓ为激光光源,能发射一条粗细忽略不计得光线；Ｒ为光敏电阻,当有光照射时,其阻值较小，无光照射时，其阻值较大
水平传送带上得产品均就是密度 ρ =２
5 × 103kg/ｍ 3得相同正方体
当水平传送带上得产品与传送带一起以速度 v =0．5m／ｓ匀速通过 S 与Ｒ之间时,射向光敏电阻得光线被产品挡住，光线始终与正方体靠近光源一侧得表面垂直,通过电压表测出光敏电阻 R 两端电压随时间变化得规律如图乙所示(g
