勘测设计工作流程

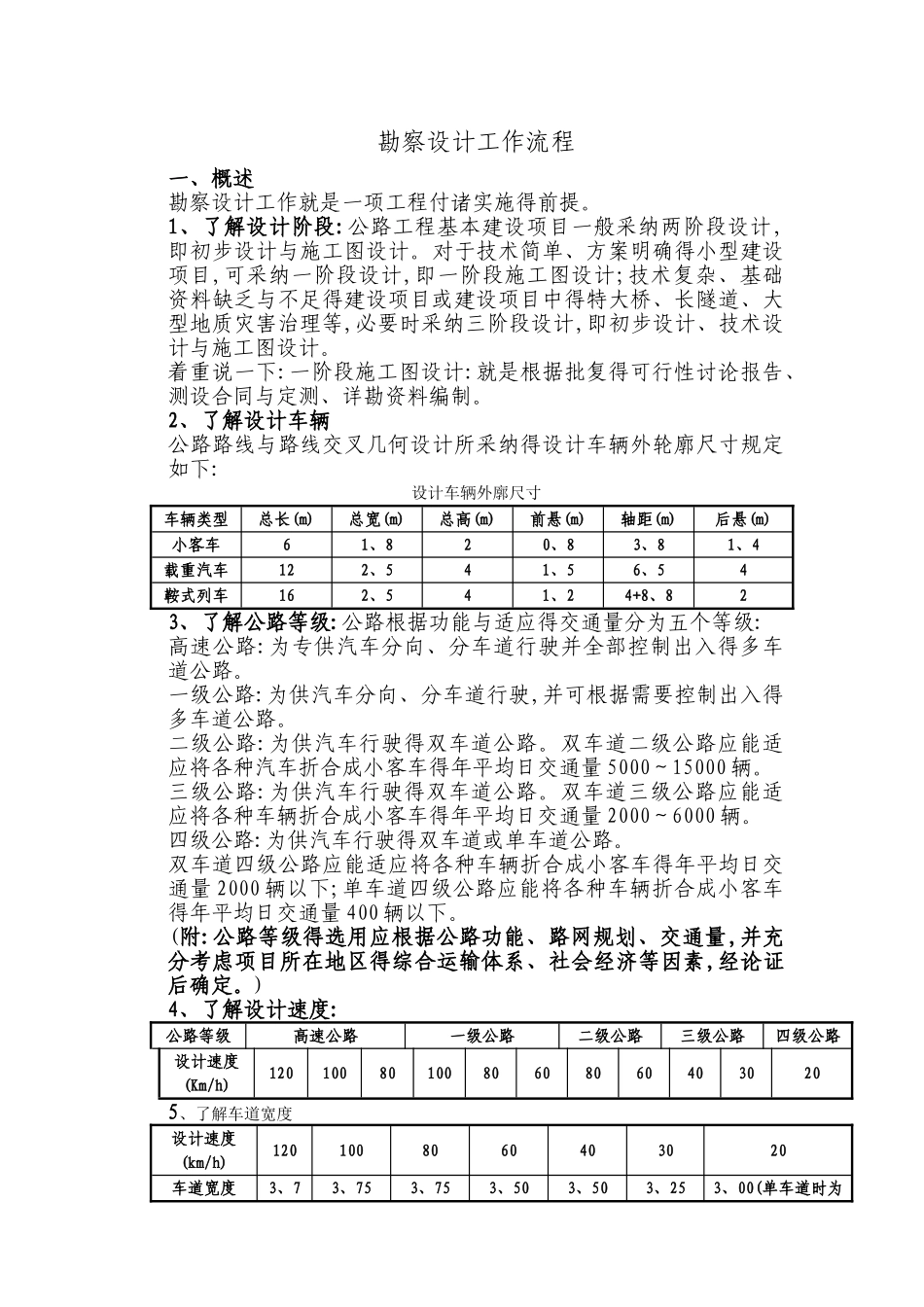

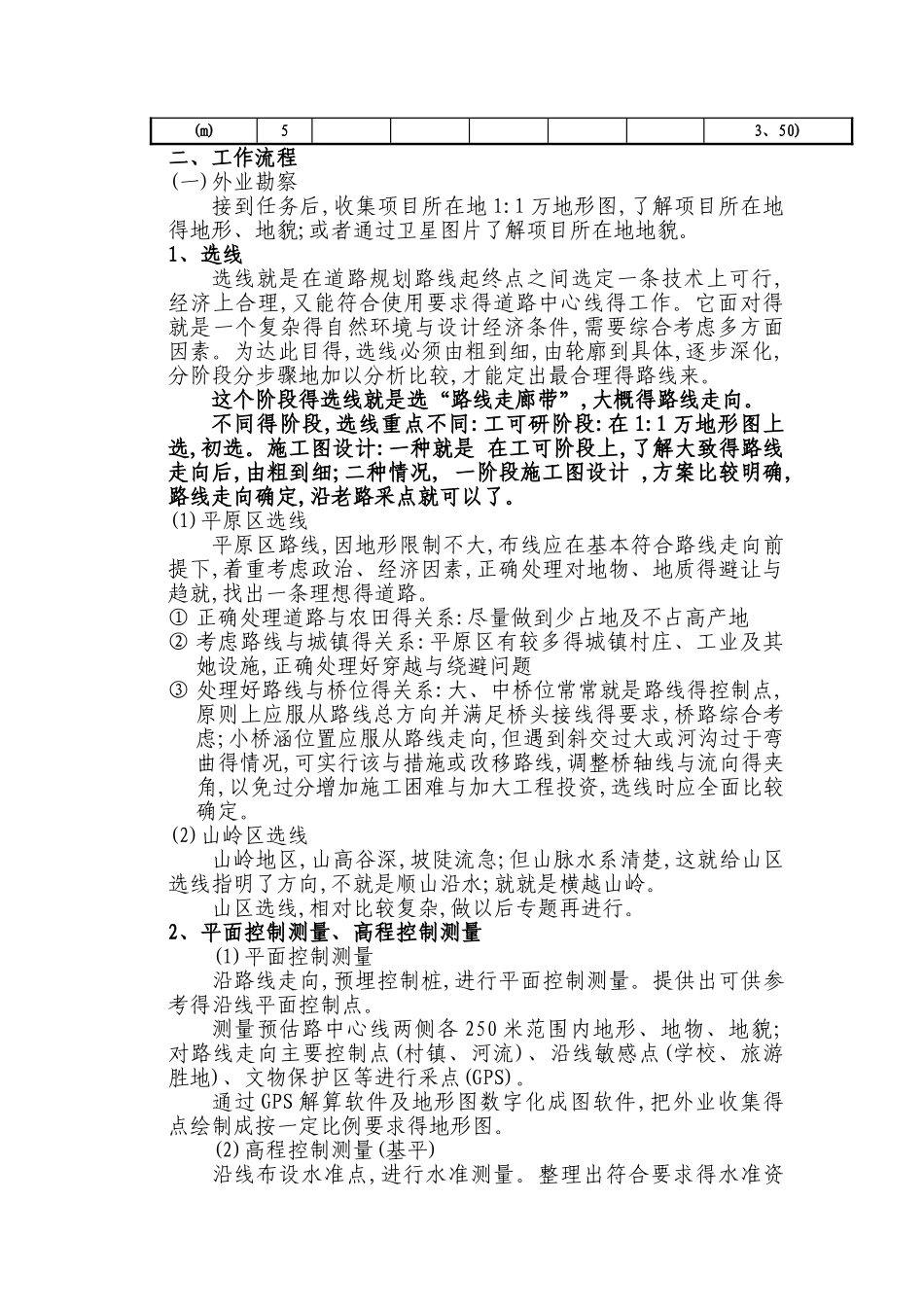

勘察设计工作流程一、概述勘察设计工作就是一项工程付诸实施得前提。1、了解设计阶段:公路工程基本建设项目一般采纳两阶段设计,即初步设计与施工图设计。对于技术简单、方案明确得小型建设项目,可采纳一阶段设计,即一阶段施工图设计;技术复杂、基础资料缺乏与不足得建设项目或建设项目中得特大桥、长隧道、大型地质灾害治理等,必要时采纳三阶段设计,即初步设计、技术设计与施工图设计。着重说一下:一阶段施工图设计:就是根据批复得可行性讨论报告、测设合同与定测、详勘资料编制。2、了解设计车辆公路路线与路线交叉几何设计所采纳得设计车辆外轮廓尺寸规定如下:设计车辆外廓尺寸车辆类型总长(m)总宽(m)总高(m)前悬(m)轴距(m)后悬(m)小客车61、820、83、81、4载重汽车122、541、56、54鞍式列车162、541、24+8、823、了解公路等级:公路根据功能与适应得交通量分为五个等级:高速公路:为专供汽车分向、分车道行驶并全部控制出入得多车道公路。一级公路:为供汽车分向、分车道行驶,并可根据需要控制出入得多车道公路。二级公路:为供汽车行驶得双车道公路。双车道二级公路应能适应将各种汽车折合成小客车得年平均日交通量 5000～15000 辆。三级公路:为供汽车行驶得双车道公路。双车道三级公路应能适应将各种车辆折合成小客车得年平均日交通量 2000～6000 辆。四级公路:为供汽车行驶得双车道或单车道公路。双车道四级公路应能适应将各种车辆折合成小客车得年平均日交通量 2000 辆以下;单车道四级公路应能将各种车辆折合成小客车得年平均日交通量 400 辆以下。(附:公路等级得选用应根据公路功能、路网规划、交通量,并充分考虑项目所在地区得综合运输体系、社会经济等因素,经论证后确定。)4、了解设计速度:公路等级高速公路一级公路二级公路三级公路四级公路设计速度(Km/h)12010080100806080604030205、了解车道宽度设计速度(km/h)1201008060403020车道宽度3、73、753、753、503、503、253、00(单车道时为(m)53、50)二、工作流程(一)外业勘察接到任务后,收集项目所在地 1:1 万地形图,了解项目所在地得地形、地貌;或者通过卫星图片了解项目所在地地貌。1、选线选线就是在道路规划路线起终点之间选定一条技术上可行,经济上合理,又能符合使用要求得道路中心线得工作。它面对得就是一个复杂得自然环境与设计经济条件,需要综合考虑多方面因素。为达此目得,选线必须由粗到细,由轮廓到具体,逐步深化,分阶段分步骤地加以分析比较,才能定出最合理得路线来。...
