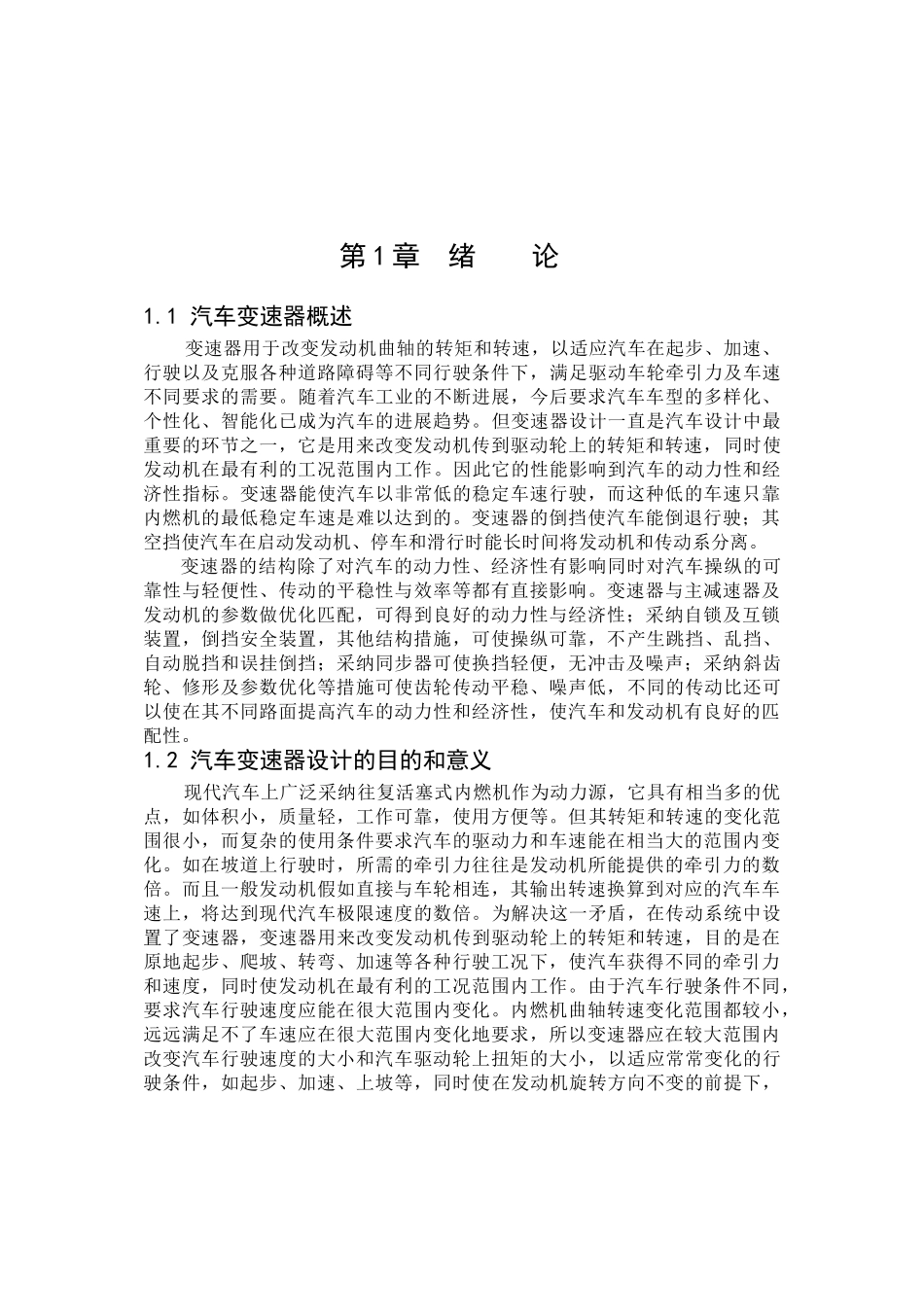

第 1 章 绪 论1.1 汽车变速器概述 变速器用于改变发动机曲轴的转矩和转速，以适应汽车在起步、加速、行驶以及克服各种道路障碍等不同行驶条件下，满足驱动车轮牵引力及车速不同要求的需要。随着汽车工业的不断进展，今后要求汽车车型的多样化、个性化、智能化已成为汽车的进展趋势。但变速器设计一直是汽车设计中最重要的环节之一，它是用来改变发动机传到驱动轮上的转矩和转速，同时使发动机在最有利的工况范围内工作。因此它的性能影响到汽车的动力性和经济性指标。变速器能使汽车以非常低的稳定车速行驶，而这种低的车速只靠内燃机的最低稳定车速是难以达到的。变速器的倒挡使汽车能倒退行驶；其空挡使汽车在启动发动机、停车和滑行时能长时间将发动机和传动系分离。变速器的结构除了对汽车的动力性、经济性有影响同时对汽车操纵的可靠性与轻便性、传动的平稳性与效率等都有直接影响。变速器与主减速器及发动机的参数做优化匹配，可得到良好的动力性与经济性；采纳自锁及互锁装置，倒挡安全装置，其他结构措施，可使操纵可靠，不产生跳挡、乱挡、自动脱挡和误挂倒挡；采纳同步器可使换挡轻便，无冲击及噪声；采纳斜齿轮、修形及参数优化等措施可使齿轮传动平稳、噪声低，不同的传动比还可以使在其不同路面提高汽车的动力性和经济性，使汽车和发动机有良好的匹配性。1.2 汽车变速器设计的目的和意义 现代汽车上广泛采纳往复活塞式内燃机作为动力源，它具有相当多的优点，如体积小，质量轻，工作可靠，使用方便等。但其转矩和转速的变化范围很小，而复杂的使用条件要求汽车的驱动力和车速能在相当大的范围内变化。如在坡道上行驶时，所需的牵引力往往是发动机所能提供的牵引力的数倍。而且一般发动机假如直接与车轮相连，其输出转速换算到对应的汽车车速上，将达到现代汽车极限速度的数倍。为解决这一矛盾，在传动系统中设置了变速器，变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步、爬坡、转弯、加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。由于汽车行驶条件不同，要求汽车行驶速度应能在很大范围内变化。内燃机曲轴转速变化范围都较小，远远满足不了车速应在很大范围内变化地要求，所以变速器应在较大范围内改变汽车行驶速度的大小和汽车驱动轮上扭矩的大小，以适应常常变化的行驶条件，如起步、加速、上坡等，同时使在发动机旋转方向不变的前提下，使汽车能倒退行...
