华中科技大学计算机学院实验报告

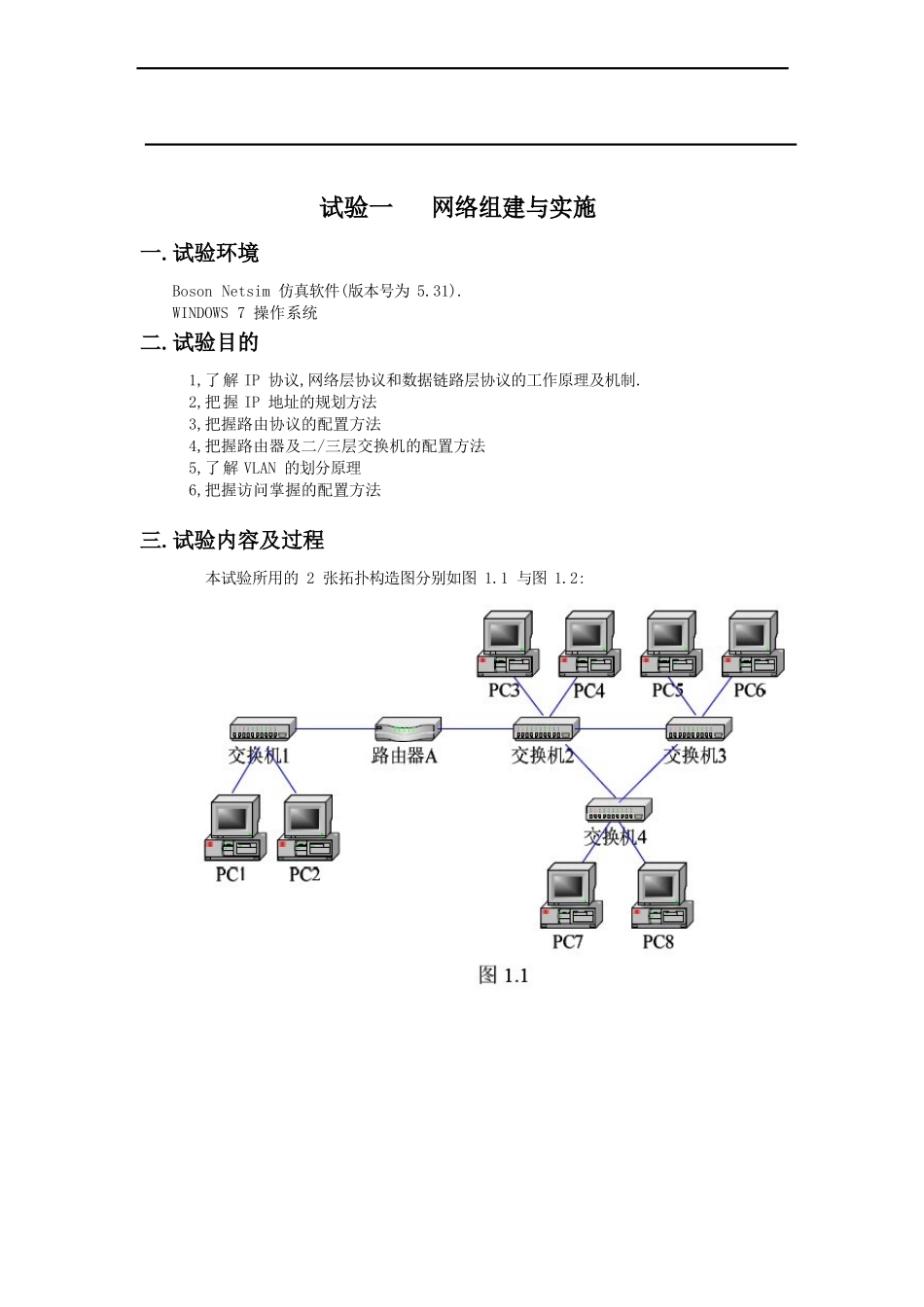

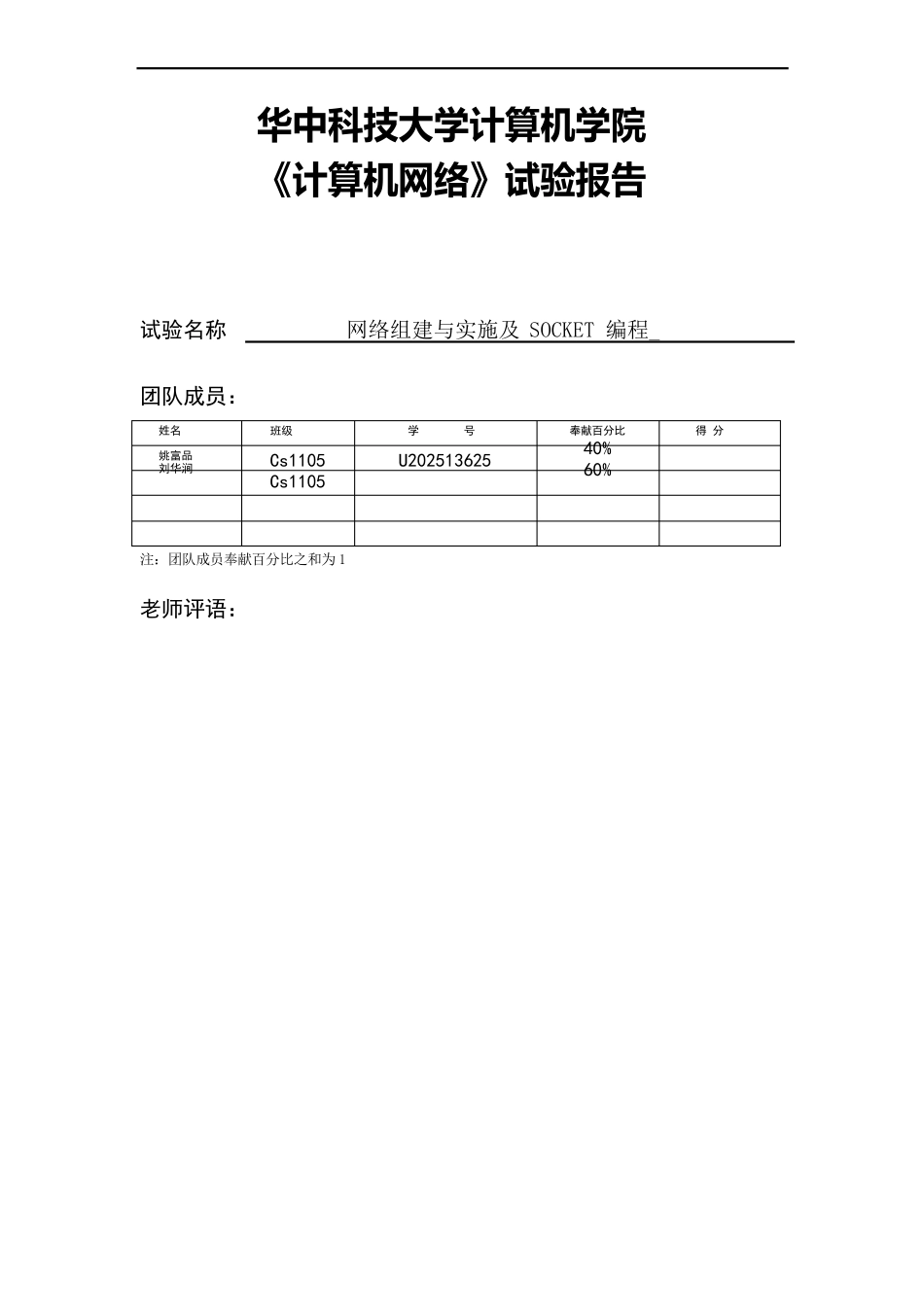

姓名班级学号姚富品刘华涧Cs1105Cs1105U202513625奉献百分比40%60%得 分华中科技大学计算机学院《计算机网络》试验报告试验名称网络组建与实施及 SOCKET 编程_团队成员：注：团队成员奉献百分比之和为 1老师评语：试验一网络组建与实施一.试验环境Boson Netsim 仿真软件(版本号为 5.31).WINDOWS 7 操作系统二.试验目的1,了解 IP 协议,网络层协议和数据链路层协议的工作原理及机制.2,把握 IP 地址的规划方法3,把握路由协议的配置方法4,把握路由器及二/三层交换机的配置方法5,了解 VLAN 的划分原理6,把握访问掌握的配置方法三.试验内容及过程本试验所用的 2 张拓扑构造图分别如图 1.1 与图 1.2:该试验分为四个试验,各试验分别如下:第一项试验------组网试验:试验要求:使用仿真软件描述网络拓扑图 1.1。依据如下要求进展 IP 地址规划：将 PC1、PC2 设置在同一个网段，子网地址是：192.168.0.0，PC3~PC8 设置在同一个网段，子网地址是：192.168.1.0同时为路由器配置端口地址，使得两个子网内部的各 PC 机之间可以自由通信。依据如下要求重设置各 PC 机 IP 地址：PC1 与 PC2 在一个网段， 子网地址是：192.168.0.0； PC3,PC5,PC7 在一个网段， 子网地址是：192.168.1.0； PC4,PC6,PC8 在一个网段， 子网地址是：192.168.2.0； 为路由器配置端口地址分析各 PC 机之间的连通性并对分析结果进展测试，同时使用所学理论学问对测试结果进展再分析试验过程:首先使用 Net Designer 软件画出图 1.1 所示的网络拓扑构造图,然后使用该构造图转到Boson_NetSim 软件下,依据如下要求配置各 PC 机的 IP 地址:IP 地址子网掩码默认网关PC1192.168.0.2255.255.255.0192.168.0.1PC2192.168.0.3255.255.255.0192.168.0.1PC3192.168.1.2255.255.255.0192.168.1.1PC4192.168.2.2255.255.255.0192.168.2.1PC5192.168.1.3255.255.255.0192.168.1.1PC6192.168.2.3255.255.255.0192.168.2.1PC7192.168.1.3255.255.255.0192.168.1.1PC8192.168.2.3255.255.255.0192.168.2.1这时,PC1 与 PC2 , PC3 与 PC5 与 PC7 , PC4 与 PC6 与 PC8 之间可以相互连通,然后配置路由器端口地址如下:Router(config)# int fa0/0Router(config-if)# ip addr 192.168.0.1 255.255.255.0 Router(config-if)# no shutdownRouter(config-if)# exit Router(config)# int fa0/1 Router(config-if)# no shutdown Rou...
