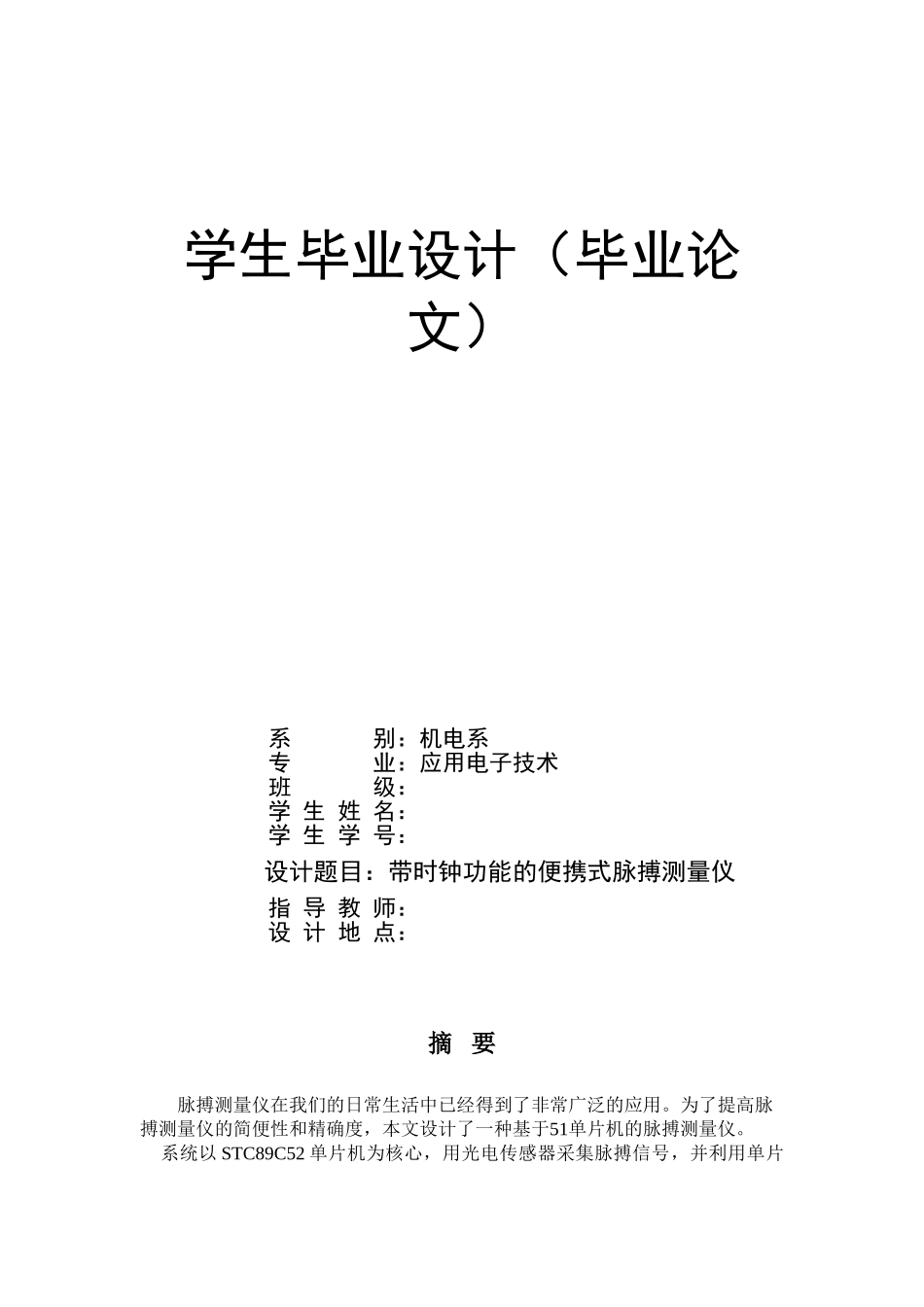

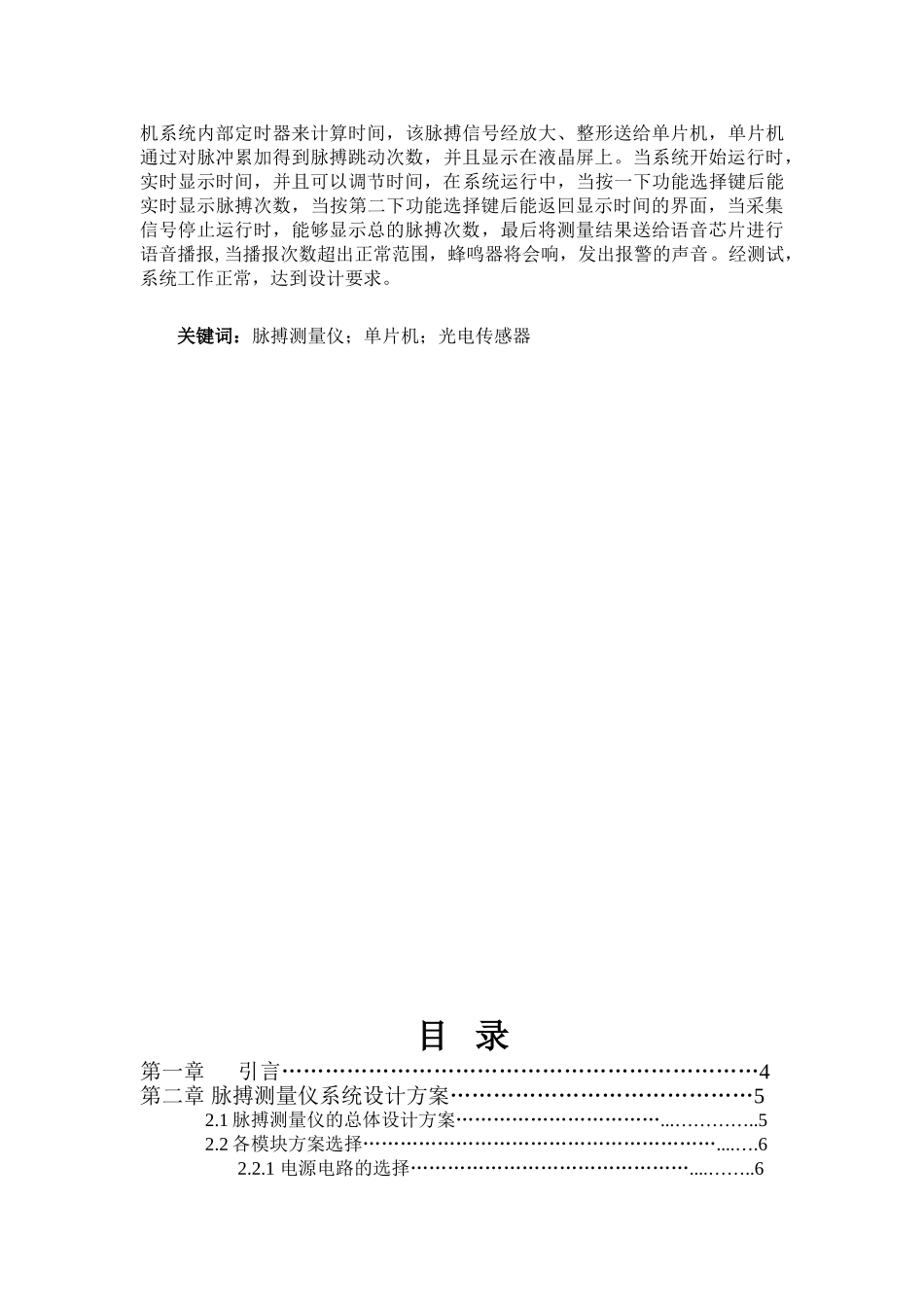

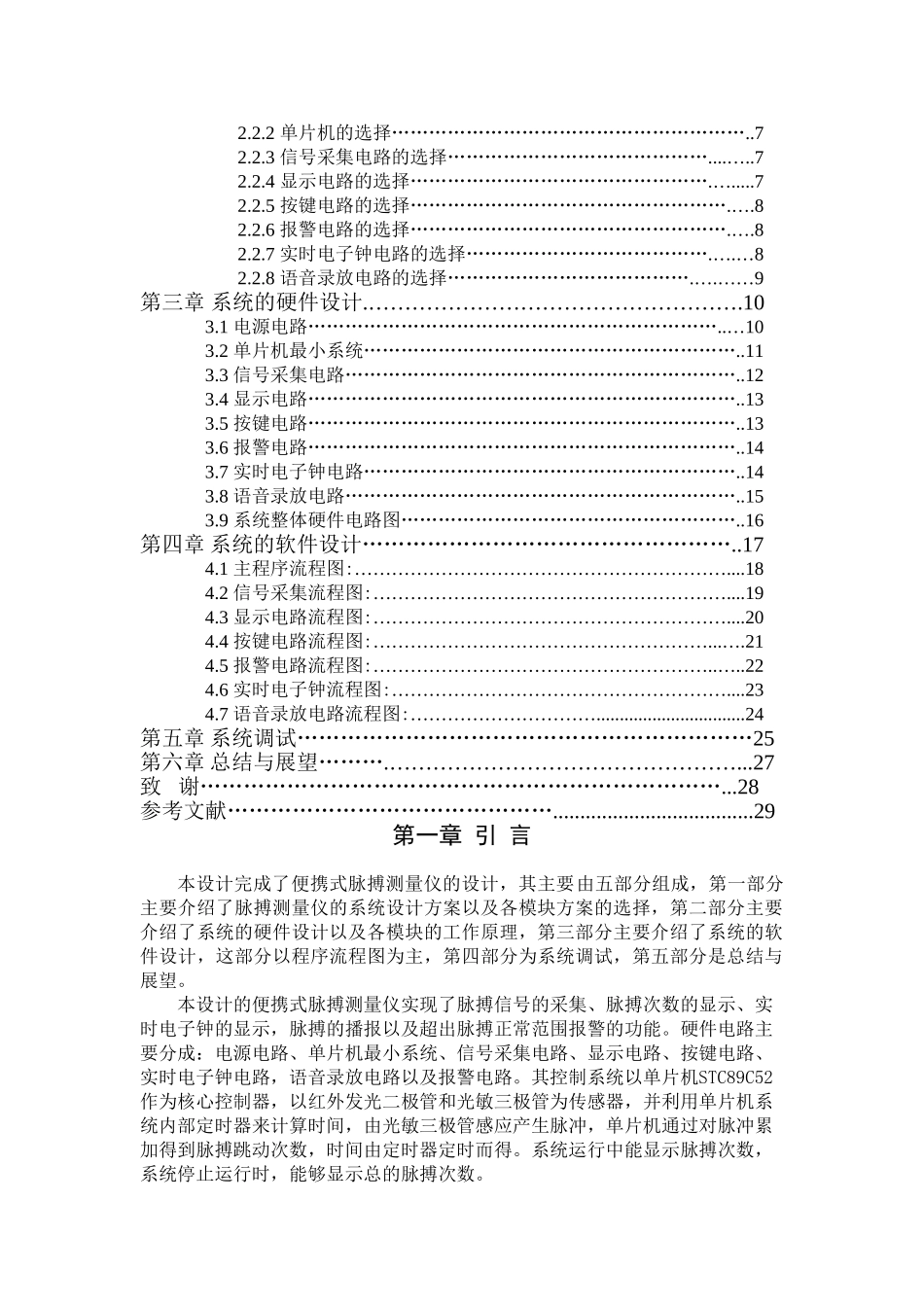

学生毕业设计（毕业论文）系 别：机电系专 业：应用电子技术班 级： 学 生 姓 名： 学 生 学 号： 设计题目：带时钟功能的便携式脉搏测量仪指 导 教 师： 设 计 地 点： 摘 要脉搏测量仪在我们的日常生活中已经得到了非常广泛的应用。为了提高脉搏测量仪的简便性和精确度，本文设计了一种基于51单片机的脉搏测量仪。 系统以 STC89C52 单片机为核心，用光电传感器采集脉搏信号，并利用单片机系统内部定时器来计算时间，该脉搏信号经放大、整形送给单片机，单片机通过对脉冲累加得到脉搏跳动次数，并且显示在液晶屏上。当系统开始运行时，实时显示时间，并且可以调节时间，在系统运行中，当按一下功能选择键后能实时显示脉搏次数，当按第二下功能选择键后能返回显示时间的界面，当采集信号停止运行时，能够显示总的脉搏次数，最后将测量结果送给语音芯片进行语音播报,当播报次数超出正常范围，蜂鸣器将会响，发出报警的声音。经测试，系统工作正常，达到设计要求。关键词：脉搏测量仪；单片机；光电传感器目 录第一章引言…………………………………………………………4第二章 脉搏测量仪系统设计方案……………………………………52.1 脉搏测量仪的总体设计方案……………………………...…………..52.2 各模块方案选择…………………………………………………....….62.2.1 电源电路的选择………………………………………....……..62.2.2 单片机的选择…………………………………………………..72.2.3 信号采集电路的选择……………………………………....…..72.2.4 显示电路的选择………………………………………….….....72.2.5 按键电路的选择…………………………………………….….82.2.6 报警电路的选择…………………………………………….….82.2.7 实时电子钟电路的选择………………………………….….…82.2.8 语音录放电路的选择………………………………….….……9第三章 系统的硬件设计.…………………………………………….103.1 电源电路…………………………………………………………..…103.2 单片机最小系统……………………………………………………..113.3 信号采集电路………………………………………………………..123.4 显示电路……………………………………………………………..133.5 按键电路……………………………………………………………..133.6 报警电路……………...
