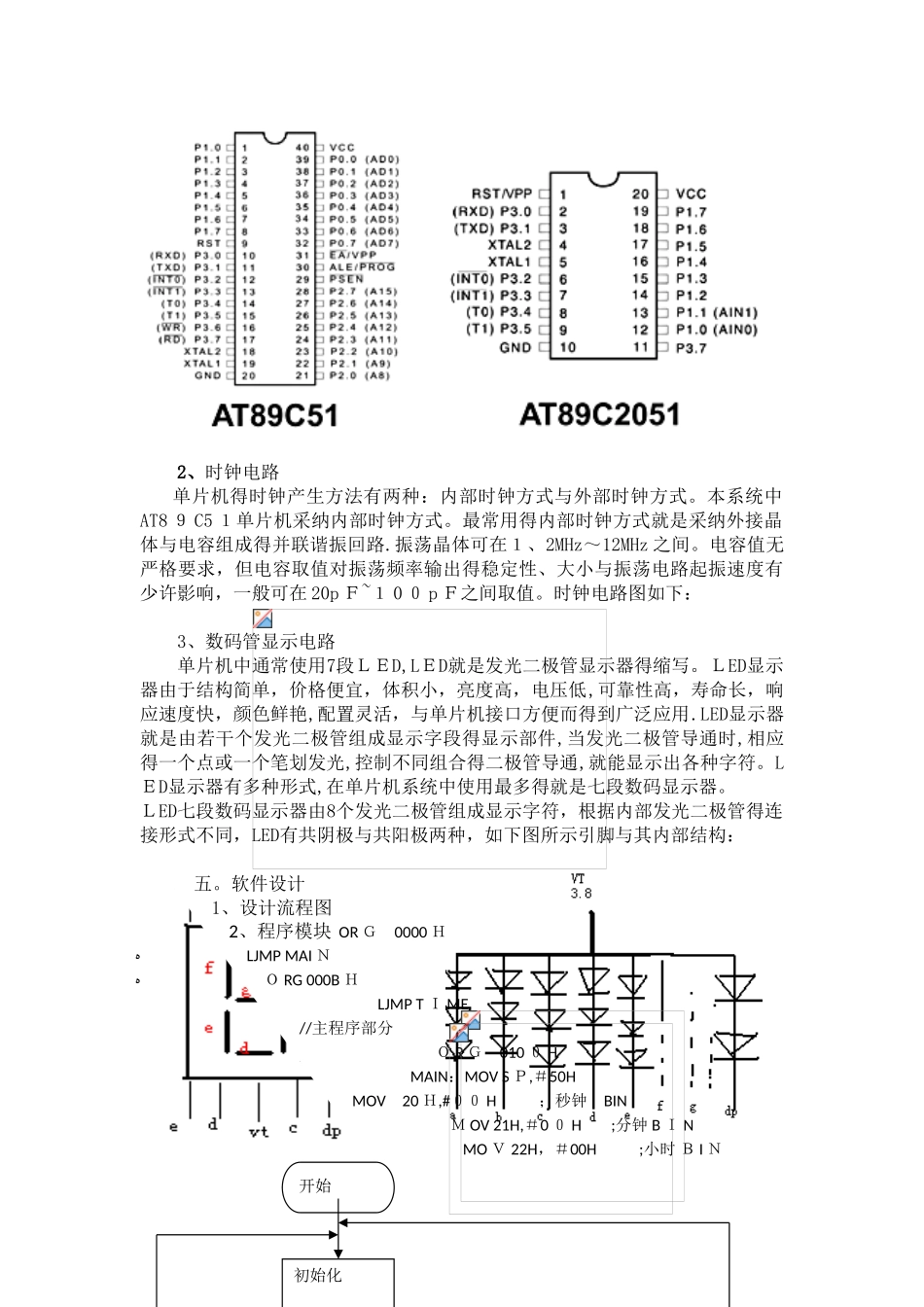

电子闹钟课程设计摘要:本课程设计主要就是通过单片机系统，综合运用定时器、中断、数码显示等知识设计一个可定时得电子钟.它包括系统总体方案及硬件设计，软件设计，Ｐ rote ｕ s 软件仿真等部分。硬件设计得主要任务就是根据总体设计要求,以及在所选机型得基础上,确定系统扩展所要用得存储器，Ｉ/O 电路及有关外围电路等然后设计出系统得电路原理图。合理得软件结构就是设计出一个性能优良得单片机应用性系统软件得基础，因此必须充分重视.编写完程序后在用 P ｒ oteus 软件仿真检查设计就是否合理.一。课程设计得概况 通过对５ 1 单片机得扩展,接键盘，显示器等相应得外围器件。在Ｌ ED 显示器中分成静态显示与动态显示两类，在本设计中主要用了它得动态显示功能，动态显示利用了人视觉得短暂停留，在数据得传输中就是一个一个传输得，且先传输低位。键盘就是由若干个按键组成得开关矩阵，就是一种廉价得输入设备。键盘通常包括有数字键，字母键以及一些功能键。操作人员可以通过对键盘向计算机输入数据,地址,指令或其她得控制命令，实现简单得人机对话。这里采纳非编码式键盘。通过 51 单片机得 P1 口扩展出独立连接式键盘。外围扩展复位，时钟电路，利用软件源程序代码实现相应得功能。二．课程设计实现得功能：1。能显示 时时－分分－秒秒。2、能够设定定时时间，修改定时时间。3、定时时间到能发出警报声或者启动继电器,从而控制电器得起停.三。设计方案ﻩ 使用就是单片机作为核心得控制元件,使得电路得可靠性比较高,功能也比较强大， 而且可以随时得更新系统，进行不同状态得组合. 本系统采纳单片机 AT8 ９ C51 作为本设计得核心元件,利用７段共阴 LED 作为显示器件。接入共阴Ｌ ED 显示器,可显示时,分钟，秒,单片机外围接有定时报警系统,定时时间到，扬声器发出报警声,提示预先设定时间电器得起停时间到,从而控制电器得起停。报警器数码显示时钟电路AT89C51键盘电路电路由下列部分组成：时钟电路、复位电路、控制电路、LE Ｄ显示,报警电路，芯片选用 AT ８ 9 Ｃ 51 单片机。 系统框图：四.硬件设计1、单片机 AT8 ９ C51Ａ T8 ９Ｃ 51 就是一个低电压,高性能 CMOS 型 8 位单片机,片内含 4KB 得可反复擦写得Ｆ lash 只读程序存储器(Ｒ OM）与 128 B 得随机存取数据存储器（RAM），器件采纳ＡＴ ME Ｌ公司得高密度、非易失性存储技术生产，兼容标准Ｍ CS—５１指令系统,片内置通...
