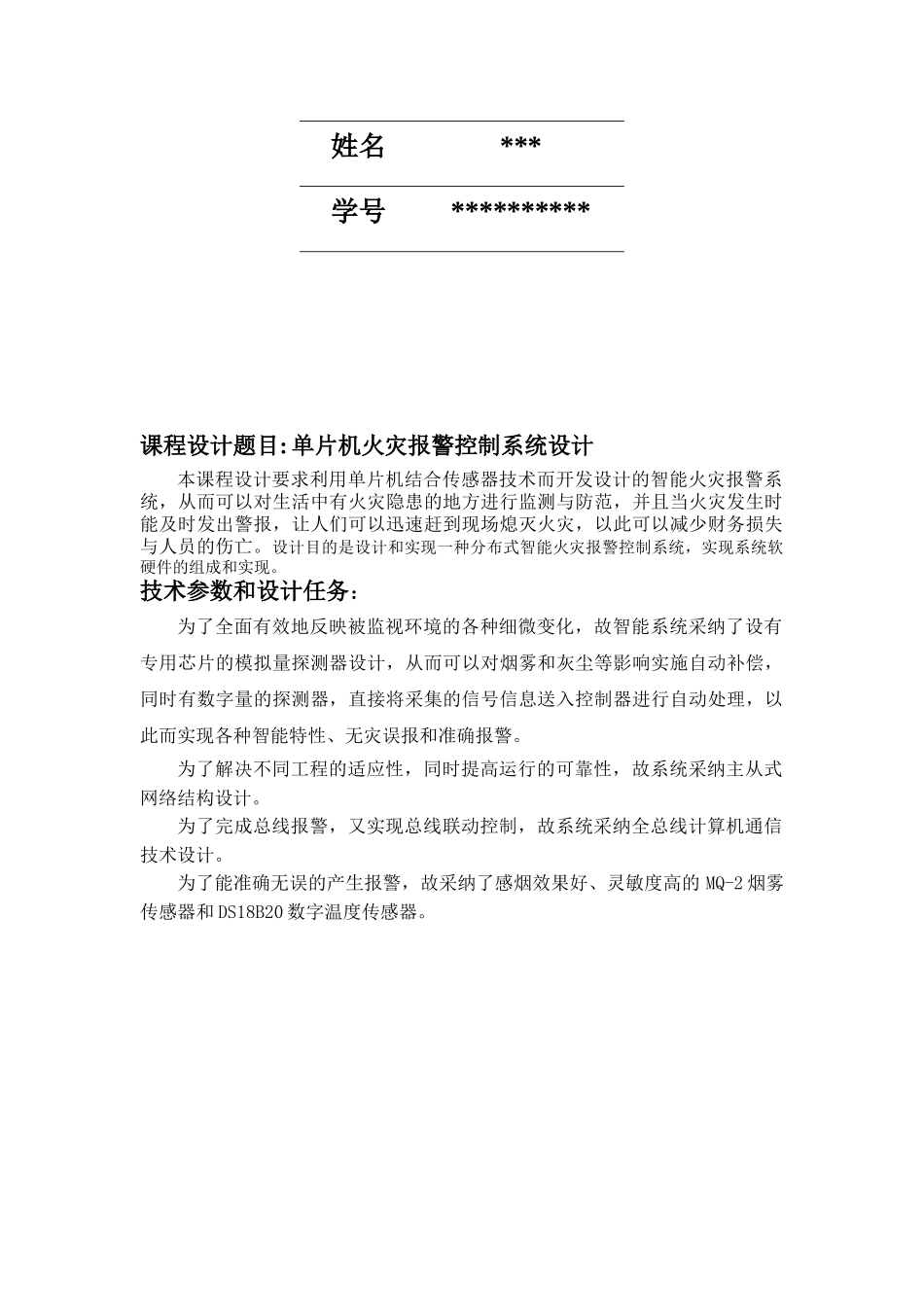

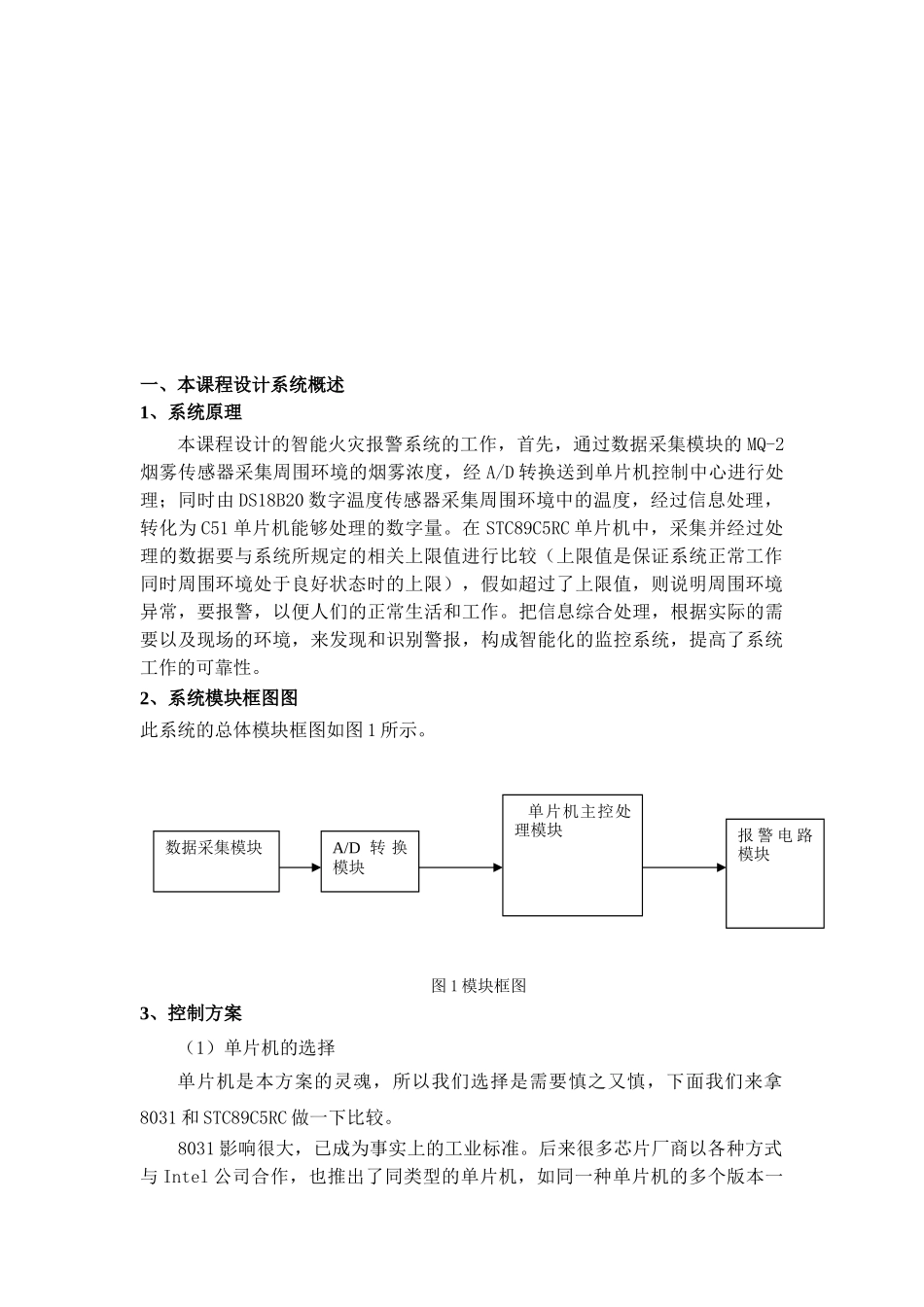

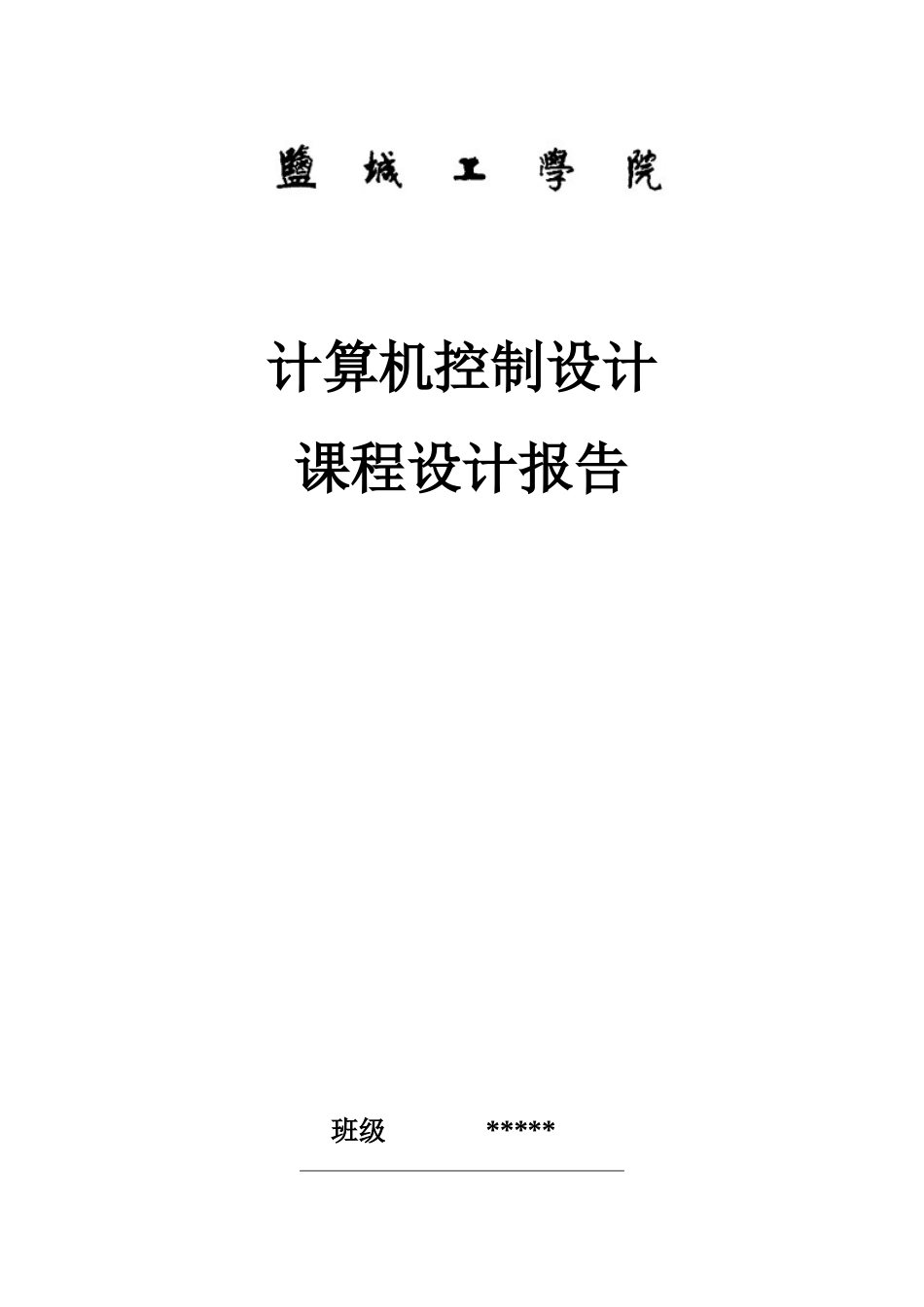

计算机控制设计课程设计报告班级*****姓名***学号**********课程设计题目: 单片机火灾报警控制系统设计本课程设计要求利用单片机结合传感器技术而开发设计的智能火灾报警系统，从而可以对生活中有火灾隐患的地方进行监测与防范，并且当火灾发生时能及时发出警报，让人们可以迅速赶到现场熄灭火灾，以此可以减少财务损失与人员的伤亡。设计目的是设计和实现一种分布式智能火灾报警控制系统，实现系统软硬件的组成和实现。技术参数和设计任务：为了全面有效地反映被监视环境的各种细微变化，故智能系统采纳了设有专用芯片的模拟量探测器设计，从而可以对烟雾和灰尘等影响实施自动补偿，同时有数字量的探测器，直接将采集的信号信息送入控制器进行自动处理，以此而实现各种智能特性、无灾误报和准确报警。为了解决不同工程的适应性，同时提高运行的可靠性，故系统采纳主从式网络结构设计。为了完成总线报警，又实现总线联动控制，故系统采纳全总线计算机通信技术设计。为了能准确无误的产生报警，故采纳了感烟效果好、灵敏度高的 MQ-2 烟雾传感器和 DS18B20 数字温度传感器。一、本课程设计系统概述1、系统原理本课程设计的智能火灾报警系统的工作，首先，通过数据采集模块的 MQ-2烟雾传感器采集周围环境的烟雾浓度，经 A/D 转换送到单片机控制中心进行处理；同时由 DS18B20 数字温度传感器采集周围环境中的温度，经过信息处理，转化为 C51 单片机能够处理的数字量。在 STC89C5RC 单片机中，采集并经过处理的数据要与系统所规定的相关上限值进行比较（上限值是保证系统正常工作同时周围环境处于良好状态时的上限），假如超过了上限值，则说明周围环境异常，要报警，以便人们的正常生活和工作。把信息综合处理，根据实际的需要以及现场的环境，来发现和识别警报，构成智能化的监控系统，提高了系统工作的可靠性。2、系统模块框图图此系统的总体模块框图如图 1 所示。图 1 模块框图3、控制方案（1）单片机的选择单片机是本方案的灵魂，所以我们选择是需要慎之又慎，下面我们来拿8031 和 STC89C5RC 做一下比较。 8031 影响很大，已成为事实上的工业标准。后来很多芯片厂商以各种方式与 Intel 公司合作，也推出了同类型的单片机，如同一种单片机的多个版本一数据采集模块A/D 转 换模块 单片机主控处理模块报 警 电 路模块样，虽都在不断的改变制造工艺，但内核却一样，也就是说这类单片机指令系统完全兼容，绝大多数管脚也...
