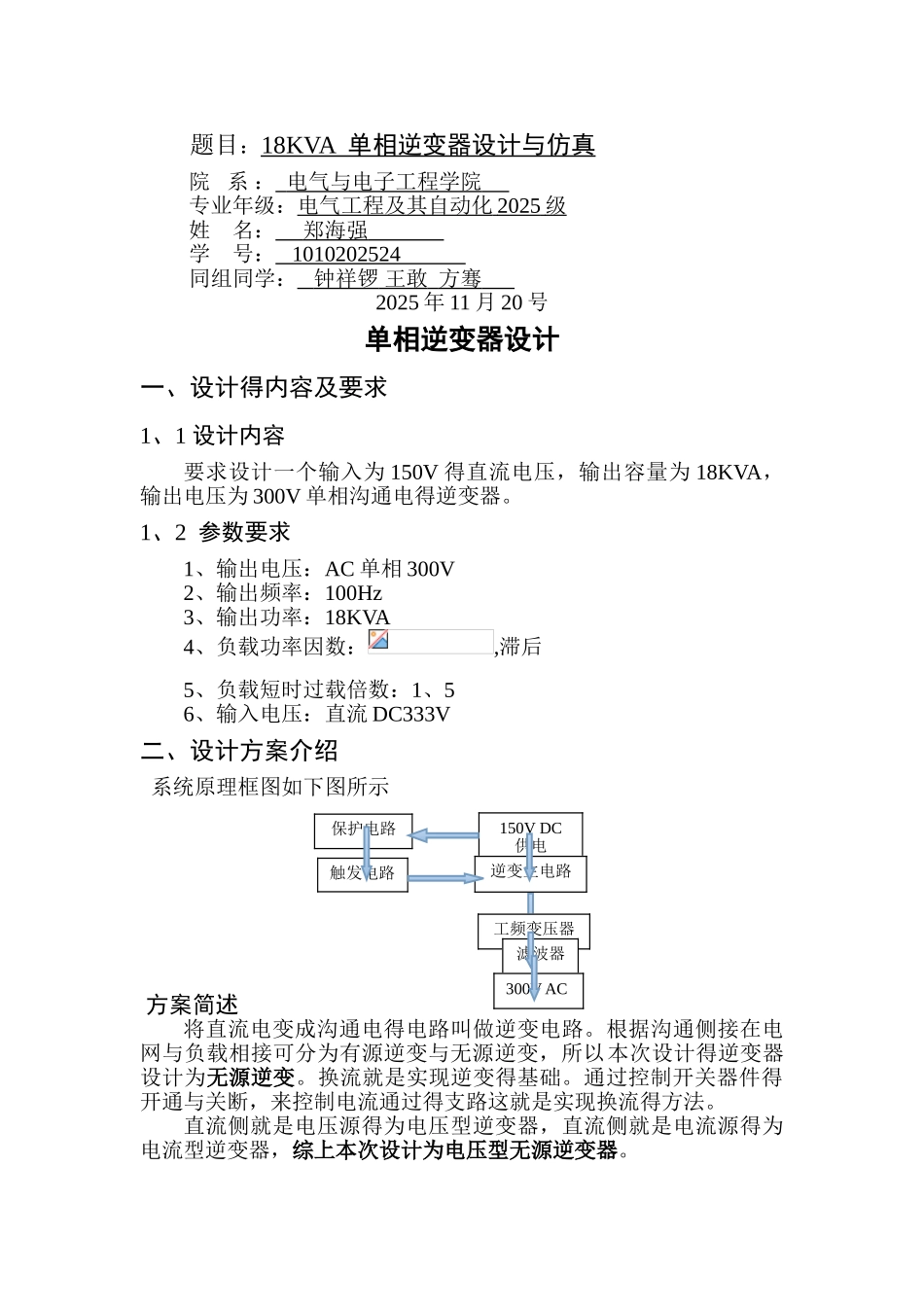

题目：18KVA 单相逆变器设计与仿真 院 系 ： 电气与电子工程学院 专业年级：电气工程及其自动化 2025 级 姓 名： 郑海强 学 号： 1010202524 同组同学： 钟祥锣 王敢 方骞 2025 年 11 月 20 号单相逆变器设计一、设计得内容及要求1、1 设计内容要求设计一个输入为 150V 得直流电压，输出容量为 18KVA，输出电压为 300V 单相沟通电得逆变器。1、2 参数要求1、输出电压：AC 单相 300V2、输出频率：100Hz3、输出功率：18KVA4、负载功率因数：,滞后5、负载短时过载倍数：1、56、输入电压：直流 DC333V二、设计方案介绍 系统原理框图如下图所示 方案简述将直流电变成沟通电得电路叫做逆变电路。根据沟通侧接在电网与负载相接可分为有源逆变与无源逆变，所以本次设计得逆变器设计为无源逆变。换流就是实现逆变得基础。通过控制开关器件得开通与关断，来控制电流通过得支路这就是实现换流得方法。直流侧就是电压源得为电压型逆变器，直流侧就是电流源得为电流型逆变器，综上本次设计为电压型无源逆变器。保护电路150V DC供电触发电路逆变主电路工频变压器滤波器300V AC三、主电路原理图及主要参数设计3、1 主电路原理图如图 1 所示 图 13、2 输出电路与负载计算3、2、1 负载侧参数设计计算负载侧得电路结构图如图 2 所示，根据图 2 相关经计算结果如下：图 2 负载侧电路结构图1、 负载电阻最小值：=1、0 时，R=/；=0、8 时，R=/(2、 负载电感最小值： =/(2)=8、3/()=0、01323、 滤波电容：取滤波电容得容抗等于负载电感感抗得 2 倍，则：=1/(2)=1/(2100 32)=95、92取电容为 100,将 10 个 10得 AC 电容进行并联，= 1/(2)=1/=15、9 4、滤波电抗 L 得计算选取主开关器件工作频率=N=32 100=3200Hz 由于移相原因，输出线电压得开关频率变为：2=6400HZ 取滤波电路固有谐振频率=1/(2)=/6=533、3Hz则： = 1/（4）= 1/(4100)=880实选用 L=900uH由此 特征阻抗 3、2、2 逆变电路输出电压1、 滤波电路输入端电压(无变压器时)逆变电路得输出与后续电路得连接电路如图 3 所示，有图 3 可以得到如下得计算结果。图 3 逆变电路输出电路 图 4 空载时得矢量图空载时: 空载时得矢量图如图 4 所示，由图 4 可得：。这说明空载时输出电路就是升压得。额定负载时：额定负载时，当与得矢量图分别如图 5 与图 6 所示。图 5 时得矢量图 图 6 时得矢量图：， 。这说明时...
