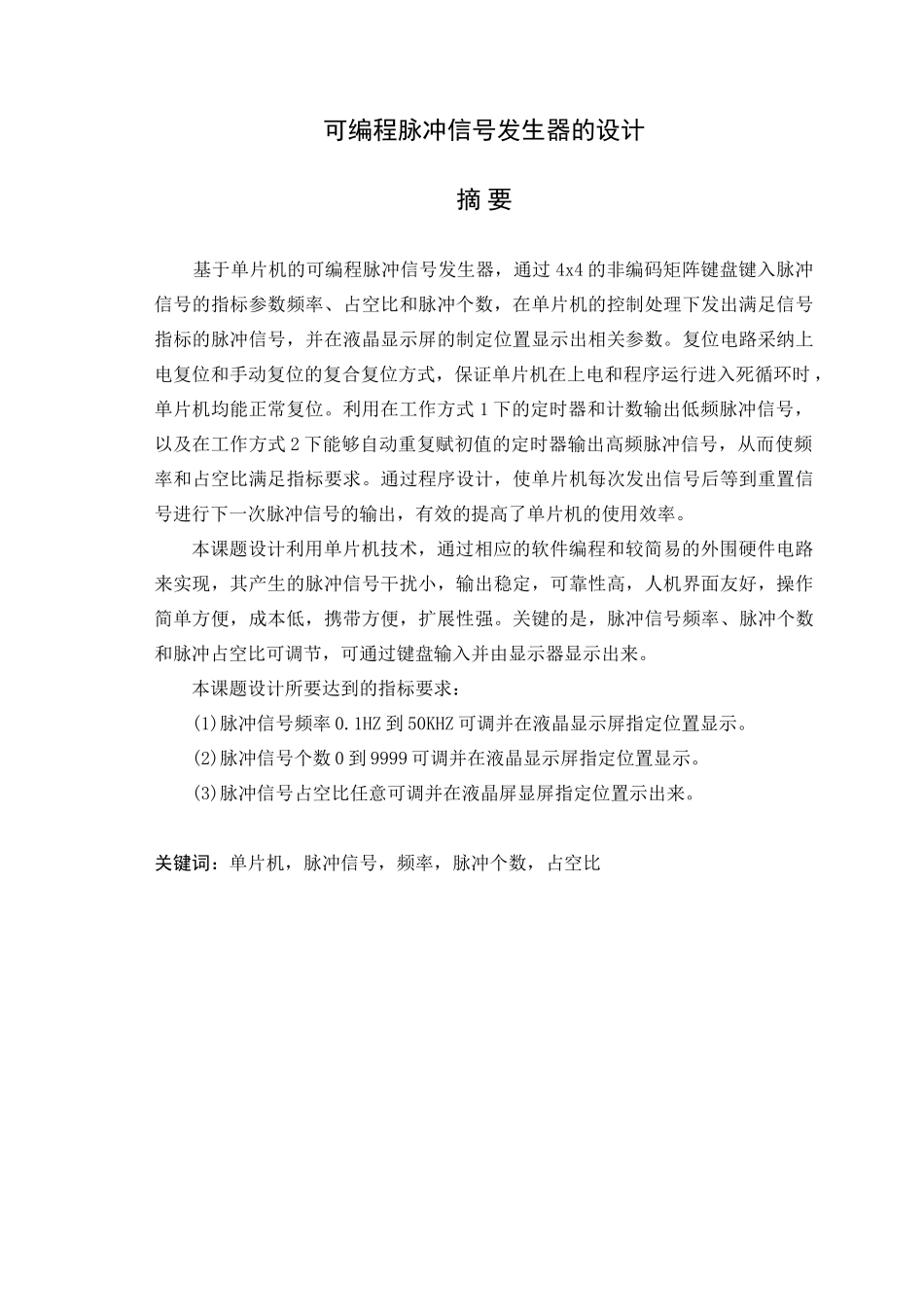

可编程脉冲信号发生器的设计摘 要 基于单片机的可编程脉冲信号发生器，通过 4x4 的非编码矩阵键盘键入脉冲信号的指标参数频率、占空比和脉冲个数，在单片机的控制处理下发出满足信号指标的脉冲信号，并在液晶显示屏的制定位置显示出相关参数。复位电路采纳上电复位和手动复位的复合复位方式，保证单片机在上电和程序运行进入死循环时 ，单片机均能正常复位。利用在工作方式 1 下的定时器和计数输出低频脉冲信号，以及在工作方式 2 下能够自动重复赋初值的定时器输出高频脉冲信号，从而使频率和占空比满足指标要求。通过程序设计，使单片机每次发出信号后等到重置信号进行下一次脉冲信号的输出，有效的提高了单片机的使用效率。本课题设计利用单片机技术，通过相应的软件编程和较简易的外围硬件电路来实现，其产生的脉冲信号干扰小，输出稳定，可靠性高，人机界面友好，操作简单方便，成本低，携带方便，扩展性强。关键的是，脉冲信号频率、脉冲个数和脉冲占空比可调节，可通过键盘输入并由显示器显示出来。本课题设计所要达到的指标要求：(1)脉冲信号频率 0.1HZ 到 50KHZ 可调并在液晶显示屏指定位置显示。(2)脉冲信号个数 0 到 9999 可调并在液晶显示屏指定位置显示。(3)脉冲信号占空比任意可调并在液晶屏显屏指定位置示出来。关键词：单片机，脉冲信号，频率，脉冲个数，占空比 Programmable pulse signal generator designABSTRACTThe programmable pulse signal generator based on single chip, through the 4x4 non-coding matrix keyboard inputing pulse signal parameters of frequency, duty cycle and pulse number, pulse signal is sent to meet the targets of signal processing chip.The related parameters are displayed on the setting position on the liquid crystal. The reset circuit by power-on reset and manual reset, ensure the SCM in power and run into dead circulation can be reset. Use in work mode 1 timer and counter output low frequency pulse signal, and in work mode 2 to timer output high frequency pulse signal ，automaticly repeat initialization, so as to make the frequency and duty ratio meet the requirements. Through the program d...
