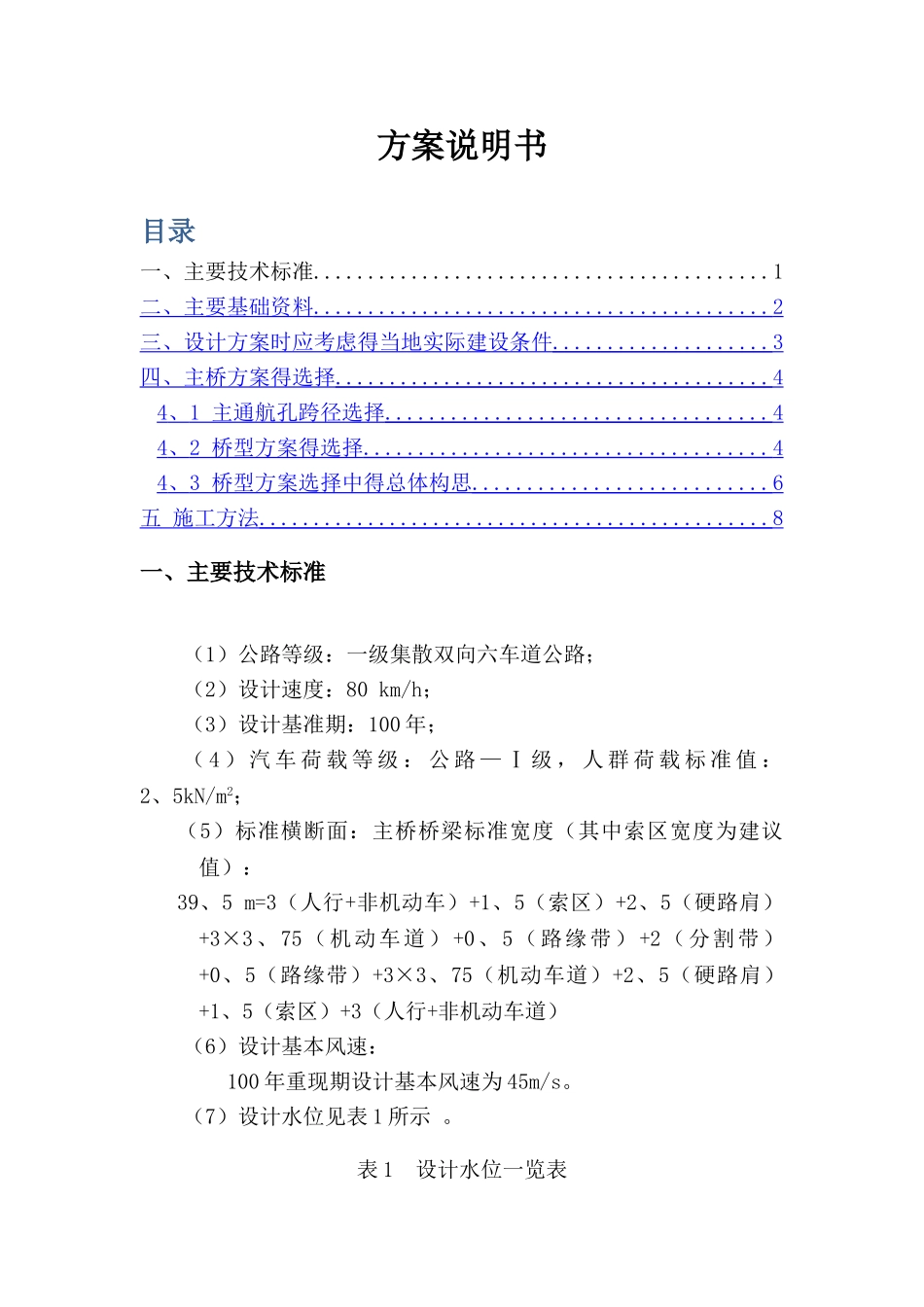

方案说明书目录一、主要技术标准..........................................1二、主要基础资料 .......................................... 2 三、设计方案时应考虑得当地实际建设条件 .................... 3 四、主桥方案得选择 ........................................ 4 4 、 1 主通航孔跨径选择 ................................... 4 4 、 2 桥型方案得选择 ..................................... 4 4 、 3 桥型方案选择中得总体构思 ........................... 6 五 施工方法 ............................................... 8 一、主要技术标准（1）公路等级：一级集散双向六车道公路；（2）设计速度：80 km/h；（3）设计基准期：100 年；（ 4 ） 汽 车 荷 载 等 级 ： 公 路 — Ⅰ 级 ， 人 群 荷 载 标 准 值 ：2、5kN/m2；（5）标准横断面：主桥桥梁标准宽度（其中索区宽度为建议值）：39、5 m=3（人行+非机动车）+1、5（索区）+2、5（硬路肩）+3×3、75（机动车道）+0、5（路缘带）+2（分割带）+0、5（路缘带）+3×3、75（机动车道）+2、5（硬路肩）+1、5（索区）+3（人行+非机动车道）（6）设计基本风速：100 年重现期设计基本风速为 45m/s。（7）设计水位见表 1 所示 。表 1 设计水位一览表项目设计洪水位最高设计通航水位最低设计通航水位标准300 年一遇20 年一遇98％保证率数值（m）6、754、83-2、92（8）通航标准如表 2 所示。表 2 通航净空与通航孔数量一览表通航孔名称航道类型代表船型通航净空尺度（m）通航孔数量净宽净高主通航孔单孔双向航道10000 吨级杂货船40540110000 吨级散货船副通航孔单孔单向航道500 级散杂船4582二、主要基础资料该大桥就是省市公路“十一五”建设规划中得区域干线公路跨越大江得重要通道，连接大江两岸得省道及各港口，将主要承担两岸得交通，既具有公路得功能，也兼顾城市道路得功能，见图 1。因此，本工程得建设对于完善该市交通网络，加快市、区得城市化进程，进一步拓展城市进展空间与促进沿线区域经济得协调进展具有重要意义。图 1 项目地理位置大桥桥位图 2 为桥轴断面示意，江面宽度约 1770m，水下地形较为平坦，河槽呈“u”字形，河槽最深点高程约-8、4m。图 2 桥轴断面图（上图中横坐标：里程桩号：K66+900~K68+700，单位 km；竖坐标：高程，单位 m）年平均相对湿度 82% 。大桥场地勘探...
