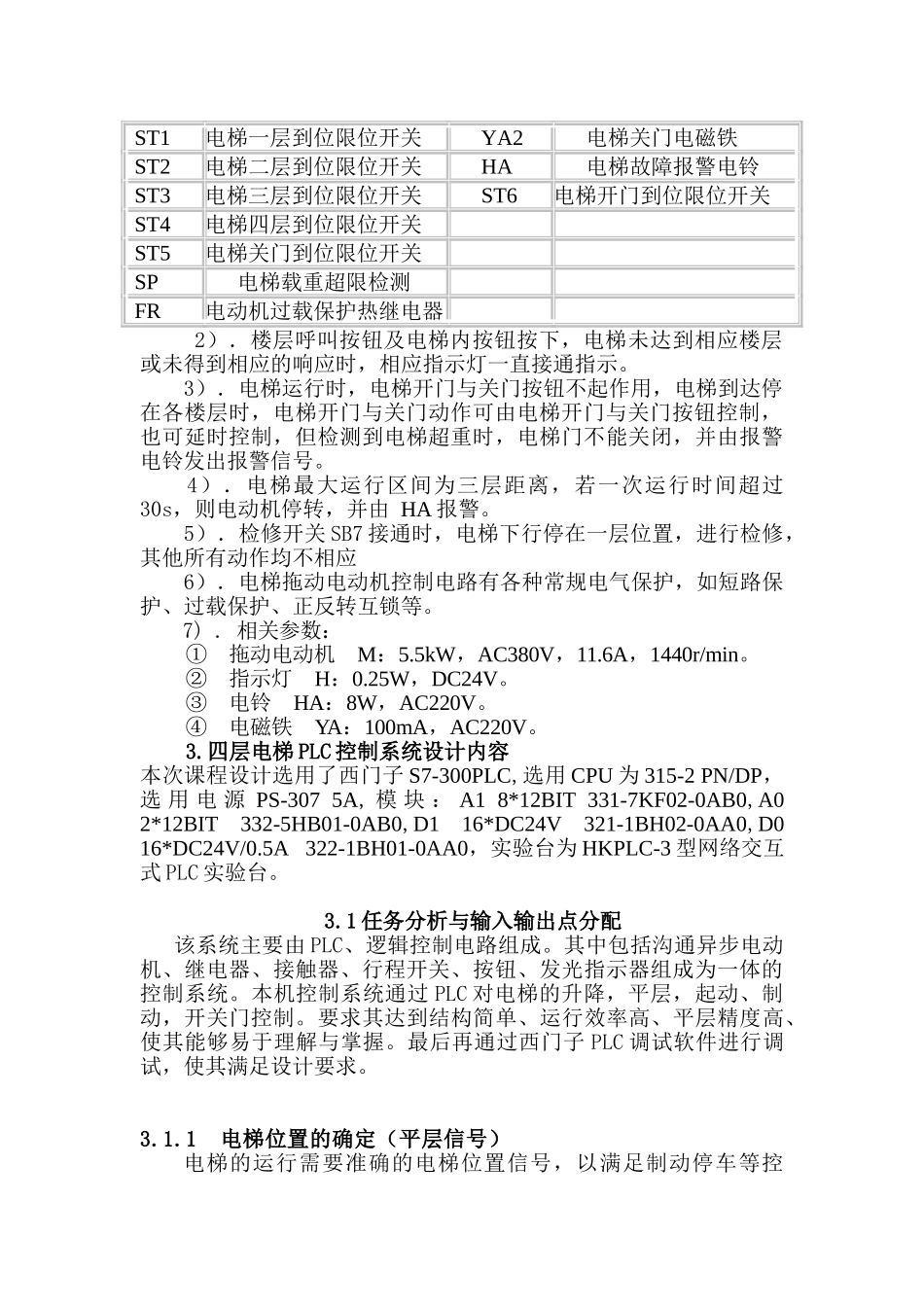

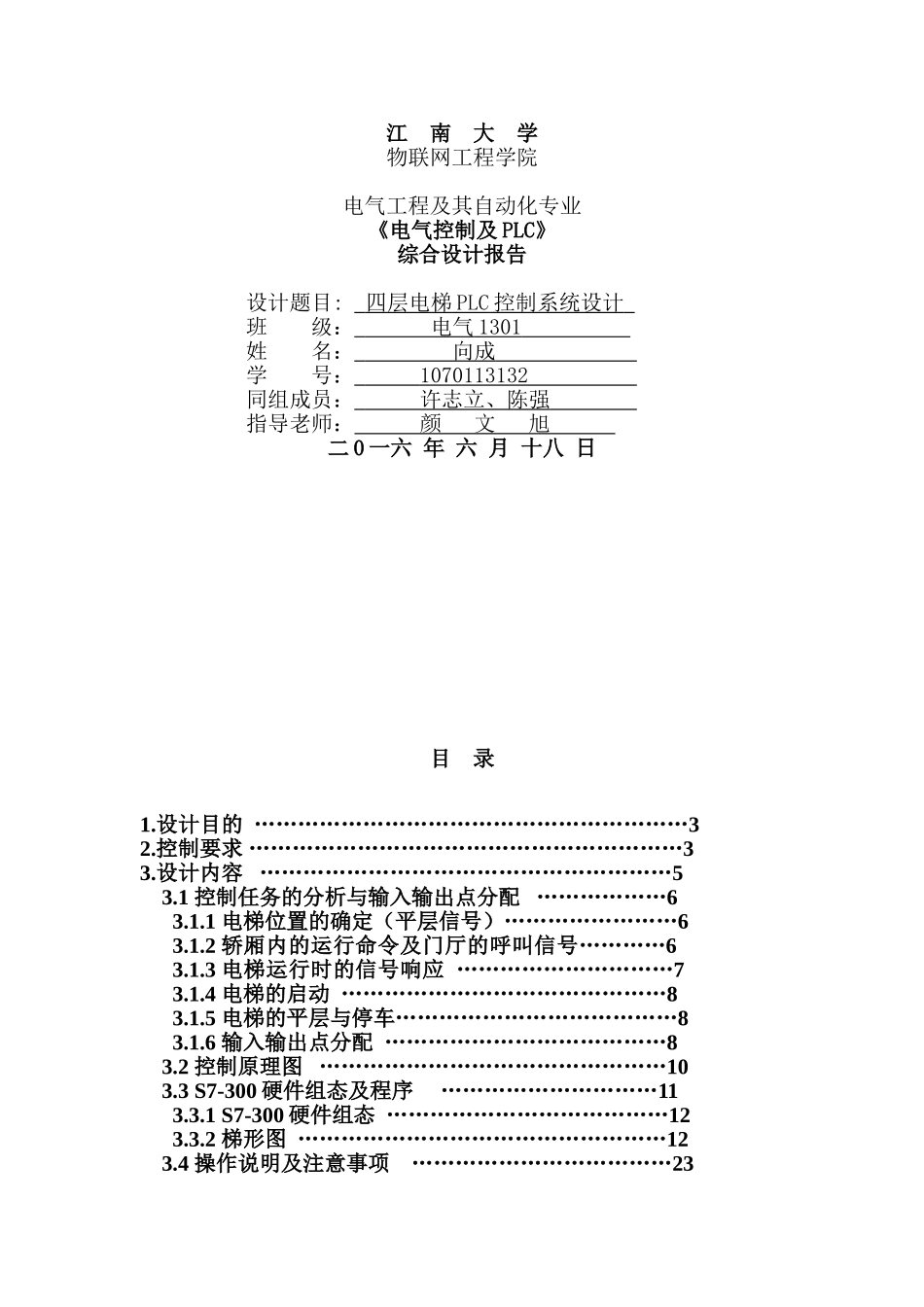

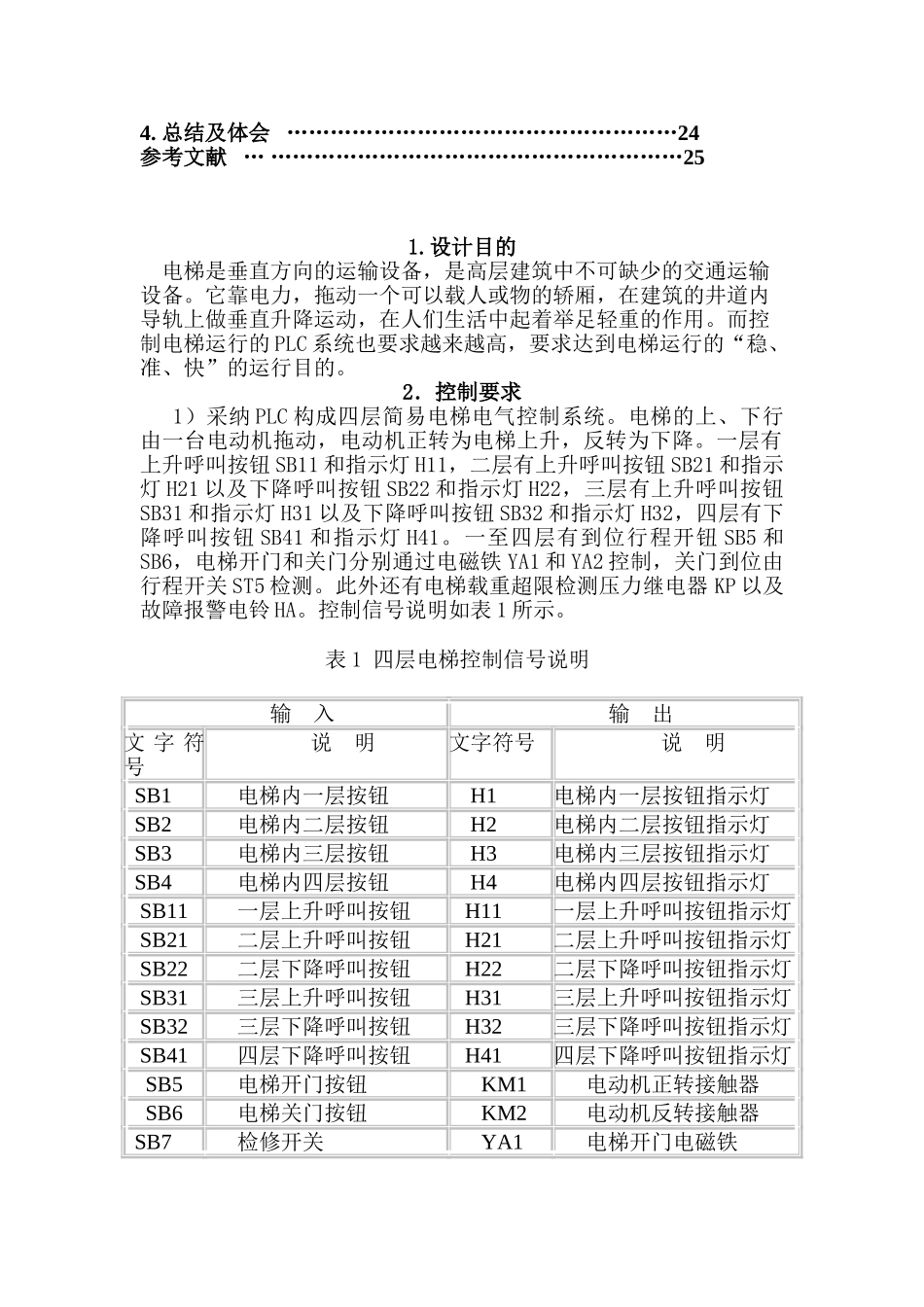

江 南 大 学物联网工程学院电气工程及其自动化专业《电气控制及 PLC》综合设计报告设计题目: 四层电梯 PLC 控制系统设计 班 级： 电气 1301 姓 名： 向成 学 号： 1070113132 同组成员： 许志立、陈强 指导老师： 颜 文 旭 二 0 一六 年 六 月 十八 日 目 录 1.设计目的 ……………………………………………………32.控制要求 ……………………………………………………33.设计内容 …………………………………………………53.1 控制任务的分析与输入输出点分配 ………………6 3.1.1 电梯位置的确定（平层信号）……………………6 3.1.2 轿厢内的运行命令及门厅的呼叫信号…………6 3.1.3 电梯运行时的信号响应 …………………………7 3.1.4 电梯的启动 ………………………………………8 3.1.5 电梯的平层与停车…………………………………8 3.1.6 输入输出点分配 …………………………………83.2 控制原理图 …………………………………………103.3 S7-300 硬件组态及程序 …………………………11 3.3.1 S7-300 硬件组态 …………………………………12 3.3.2 梯形图 ……………………………………………123.4 操作说明及注意事项 ………………………………234. 总结及体会 ………………………………………………24参考文献 … …………………………………………………25 1.设计目的 电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。它靠电力，拖动一个可以载人或物的轿厢，在建筑的井道内导轨上做垂直升降运动，在人们生活中起着举足轻重的作用。而控制电梯运行的 PLC 系统也要求越来越高，要求达到电梯运行的“稳、准、快”的运行目的。2．控制要求1）采纳 PLC 构成四层简易电梯电气控制系统。电梯的上、下行由一台电动机拖动，电动机正转为电梯上升，反转为下降。一层有上升呼叫按钮 SB11 和指示灯 H11，二层有上升呼叫按钮 SB21 和指示灯 H21 以及下降呼叫按钮 SB22 和指示灯 H22，三层有上升呼叫按钮SB31 和指示灯 H31 以及下降呼叫按钮 SB32 和指示灯 H32，四层有下降呼叫按钮 SB41 和指示灯 H41。一至四层有到位行程开钮 SB5 和SB6，电梯开门和关门分别通过电磁铁 YA1 和 YA2 控制，关门到位由行程开关 ST5 检测。此外还有电梯载重超限检测压力继电器 KP 以及故障报警电铃 HA。控制信号说明如表 1 所示。...
