回水井支护设计计算书本科论文VIP专享

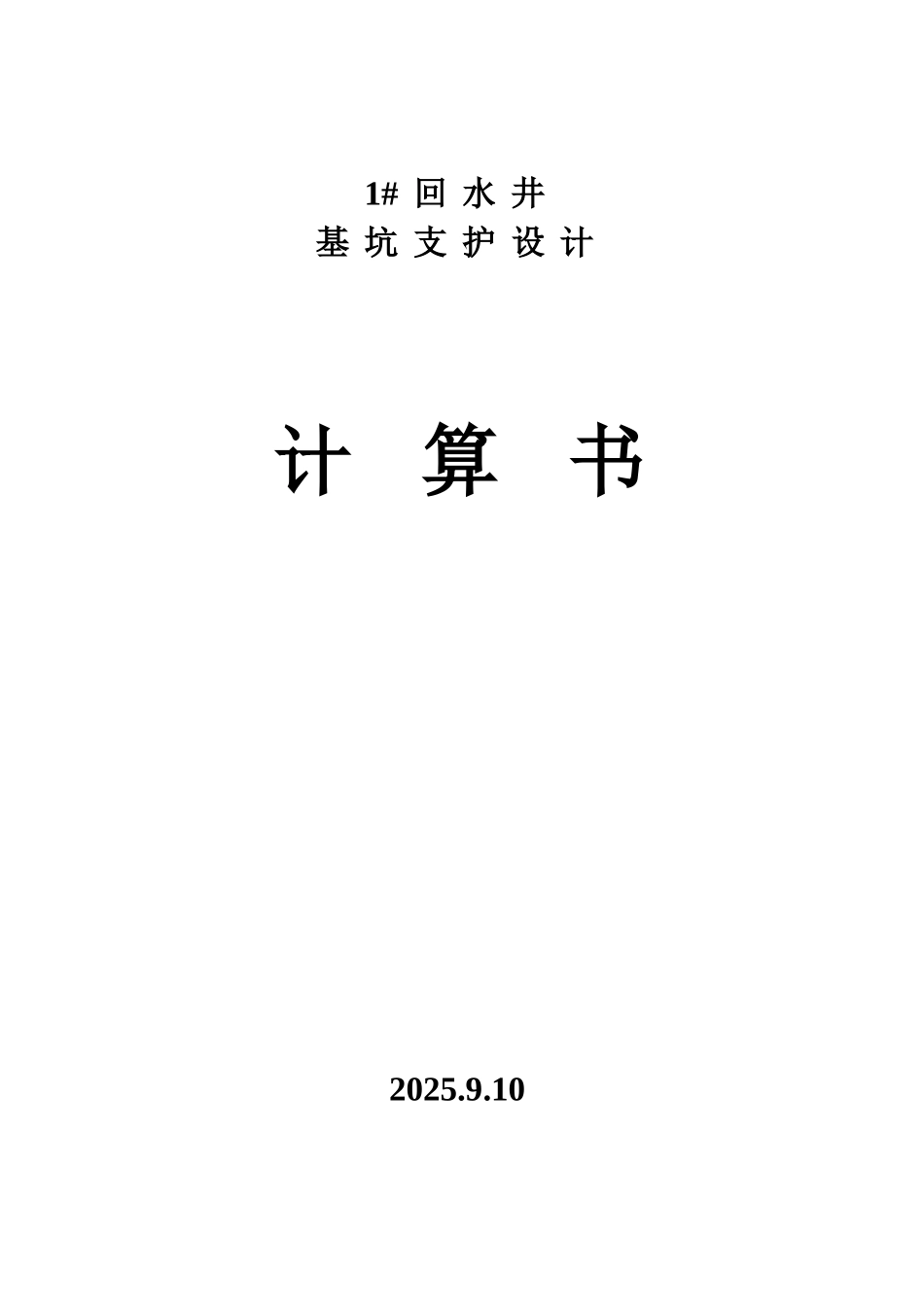

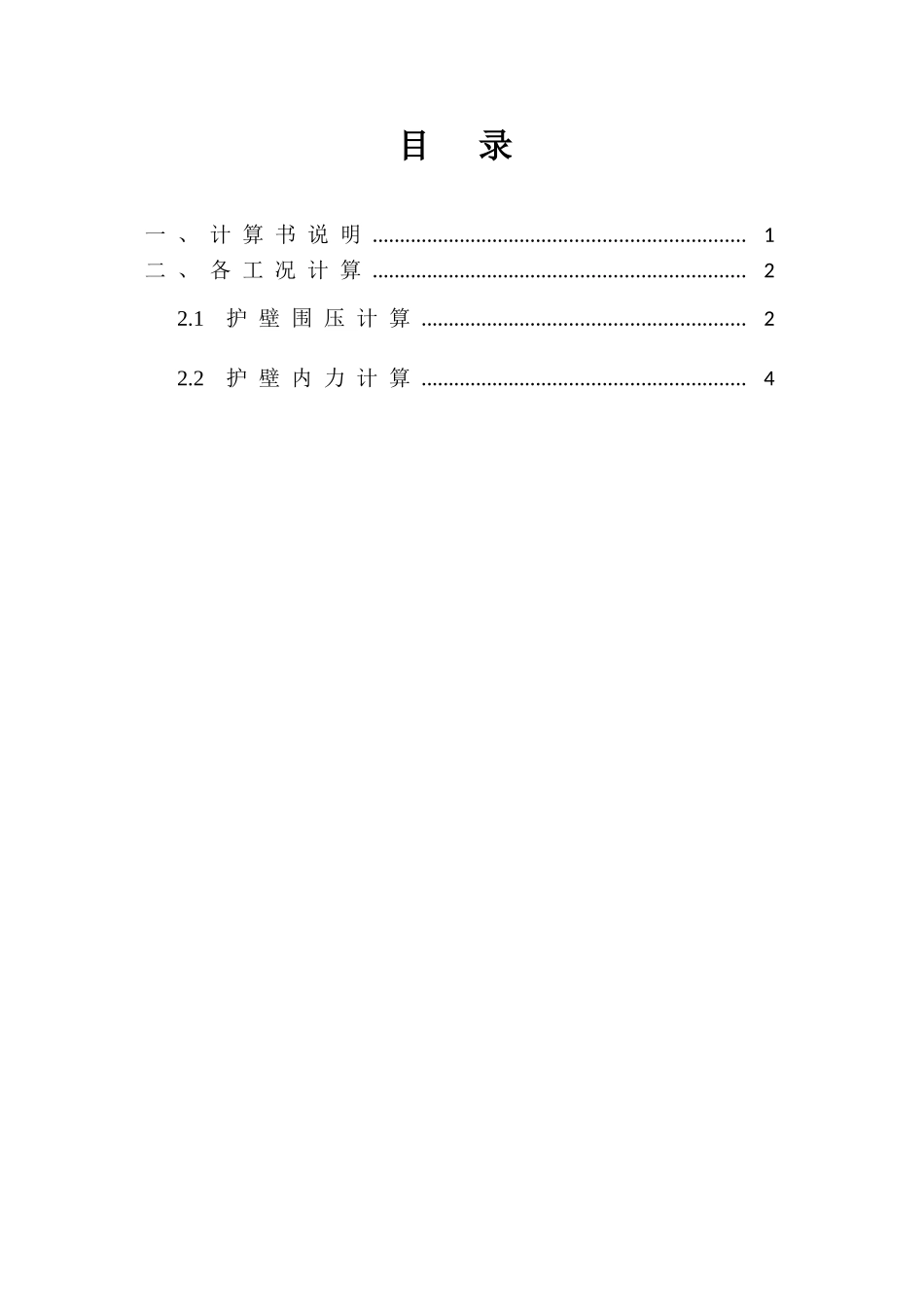

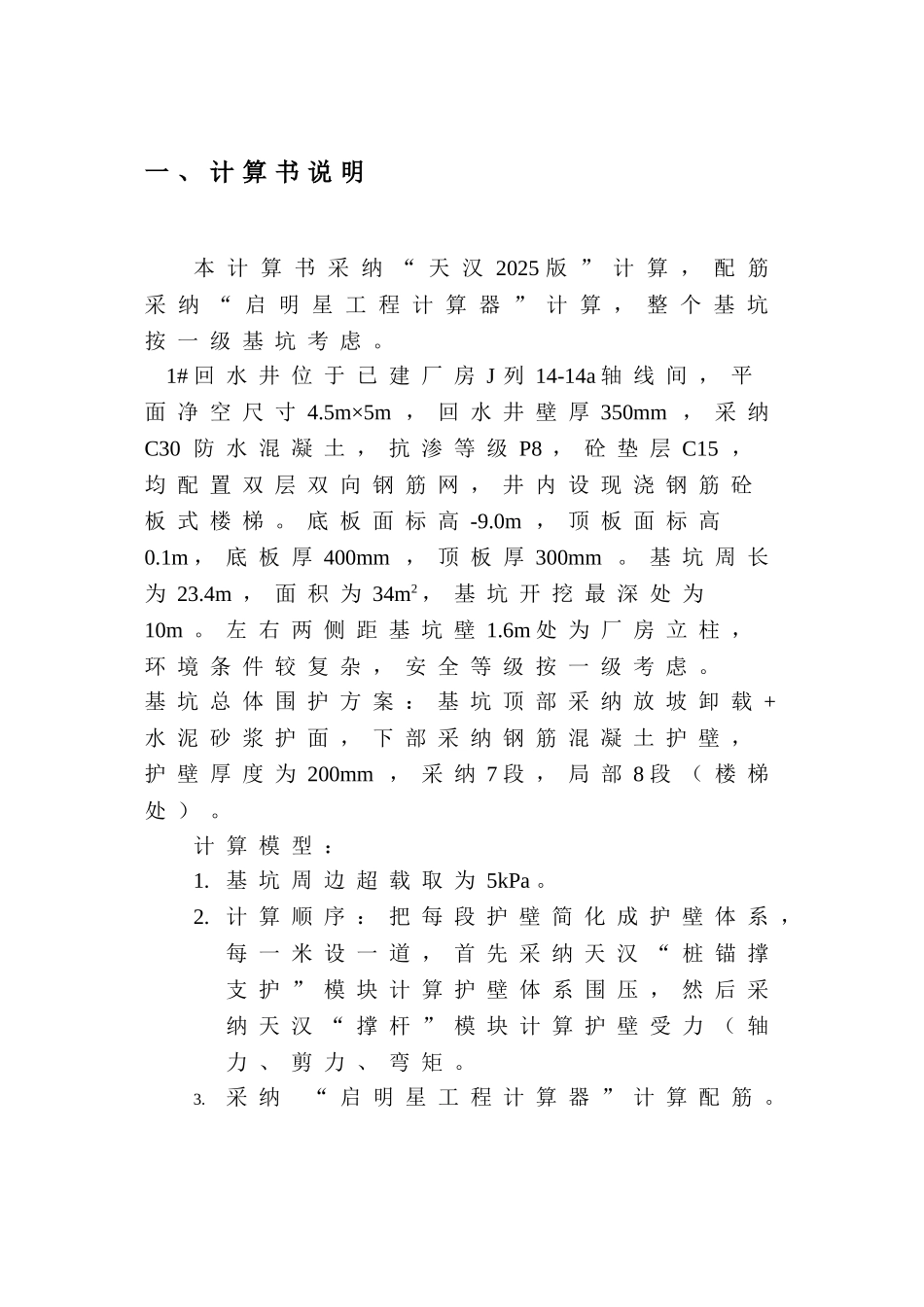

1# 回 水 井基 坑 支 护 设 计 计 算 书2025.9.10目 录一 、 计 算 书 说 明 .................................................................... 1二 、 各 工 况 计 算 .................................................................... 22.1 护 壁 围 压 计 算 ........................................................... 22.2 护 壁 内 力 计 算 ........................................................... 4一 、 计 算 书 说 明本 计 算 书 采 纳 “ 天 汉 2025 版 ” 计 算 ， 配 筋采 纳 “ 启 明 星 工 程 计 算 器 ” 计 算 ， 整 个 基 坑按 一 级 基 坑 考 虑 。 1# 回 水 井 位 于 已 建 厂 房 J 列 14-14a 轴 线 间 ， 平面 净 空 尺 寸 4.5m×5m ， 回 水 井 壁 厚 350mm ， 采 纳C30 防 水 混 凝 土 ， 抗 渗 等 级 P8 ， 砼 垫 层 C15 ，均 配 置 双 层 双 向 钢 筋 网 ， 井 内 设 现 浇 钢 筋 砼板 式 楼 梯 。 底 板 面 标 高 -9.0m ， 顶 板 面 标 高0.1m ， 底 板 厚 400mm ， 顶 板 厚 300mm 。 基 坑 周 长为 23.4m ， 面 积 为 34m2 ， 基 坑 开 挖 最 深 处 为10m 。 左 右 两 侧 距 基 坑 壁 1.6m 处 为 厂 房 立 柱 ，环 境 条 件 较 复 杂 ， 安 全 等 级 按 一 级 考 虑 。基 坑 总 体 围 护 方 案 ： 基 坑 顶 部 采 纳 放 坡 卸 载 +水 泥 砂 浆 护 面 ， 下 部 采 纳 钢 筋 混 凝 土 护 壁 ，护 壁 厚 度 为 200mm ， 采 纳 7 段 ， 局 部 8 段 （ 楼 梯处 ） 。计 算 模 型 ：1. 基 坑 周 边 超 载 取 为 5kPa 。2. 计 算 顺 序 ： 把 每 段 护 壁 简 化 成 护 壁 体 系 ，每 一 米 设 一 道 ， 首 先 采 纳 天 汉 “ 桩 锚 撑支 护 ” 模 块 计 算 护 壁 体 系 围 压 ， 然 后 采纳 天 汉 “ 撑 杆 ” 模 块 计 算 护 壁 受 力 （ 轴力 、 剪 力 、 弯 矩 。3.采 纳 “ 启 明 星 工 程 计 算 器 ” 计 算 配 筋 。二 、 各 工 况 计 算2.1 护 壁 围 压 ...
