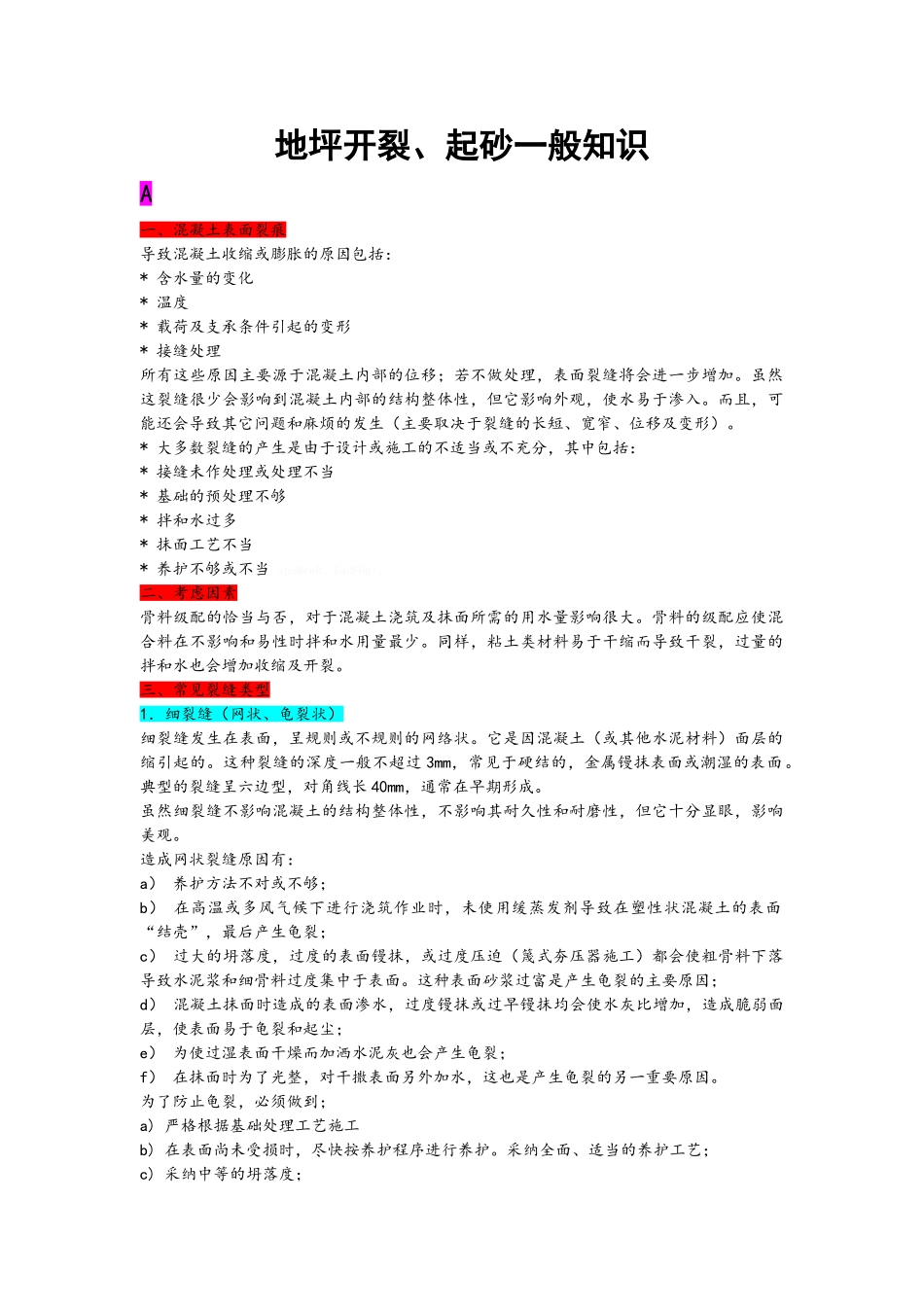

地坪开裂、起砂一般知识A一、混凝土表面裂痕 导致混凝土收缩或膨胀的原因包括： * 含水量的变化 * 温度 * 载荷及支承条件引起的变形 * 接缝处理 所有这些原因主要源于混凝土内部的位移；若不做处理，表面裂缝将会进一步增加。虽然这裂缝很少会影响到混凝土内部的结构整体性，但它影响外观，使水易于渗入。而且，可能还会导致其它问题和麻烦的发生（主要取决于裂缝的长短、宽窄、位移及变形）。 * 大多数裂缝的产生是由于设计或施工的不适当或不充分，其中包括： * 接缝未作处理或处理不当 * 基础的预处理不够 * 拌和水过多 * 抹面工艺不当 * 养护不够或不当 ypdMckB。EaUPUpi。二、考虑因素 骨料级配的恰当与否，对于混凝土浇筑及抹面所需的用水量影响很大。骨料的级配应使混合料在不影响和易性时拌和水用量最少。同样，粘土类材料易于干缩而导致干裂，过量的拌和水也会增加收缩及开裂。 三、常见裂缝类型 1．细裂缝（网状、龟裂状） 细裂缝发生在表面，呈规则或不规则的网络状。它是因混凝土（或其他水泥材料）面层的缩引起的。这种裂缝的深度一般不超过 3mm，常见于硬结的，金属镘抹表面或潮湿的表面。典型的裂缝呈六边型，对角线长 40mm，通常在早期形成。 虽然细裂缝不影响混凝土的结构整体性，不影响其耐久性和耐磨性，但它十分显眼，影响美观。 造成网状裂缝原因有： a） 养护方法不对或不够； b） 在高温或多风气候下进行浇筑作业时，未使用缓蒸发剂导致在塑性状混凝土的表面“结壳”，最后产生龟裂； c） 过大的坍落度，过度的表面镘抹，或过度压迫（篾式夯压器施工）都会使粗骨料下落导致水泥浆和细骨料过度集中于表面。这种表面砂浆过富是产生龟裂的主要原因； d） 混凝土抹面时造成的表面渗水，过度镘抹或过早镘抹均会使水灰比增加，造成脆弱面层，使表面易于龟裂和起尘； e） 为使过湿表面干燥而加洒水泥灰也会产生龟裂； f） 在抹面时为了光整，对干撒表面另外加水，这也是产生龟裂的另一重要原因。 为了防止龟裂，必须做到； a) 严格根据基础处理工艺施工 b) 在表面尚未受损时，尽快按养护程序进行养护。采纳全面、适当的养护工艺； c) 采纳中等的坍落度； d) 不在表面喷洒水泥灰或水； e) 摸去多余的渗出水，不要迫使它返回混凝土内； f) 当渗出水还留在表面时，不要做且面磨光； 2．塑性收缩开裂 这类裂缝出现在对新浇筑的混凝土表面作抹面处理时，或抹面处理后不久。...
