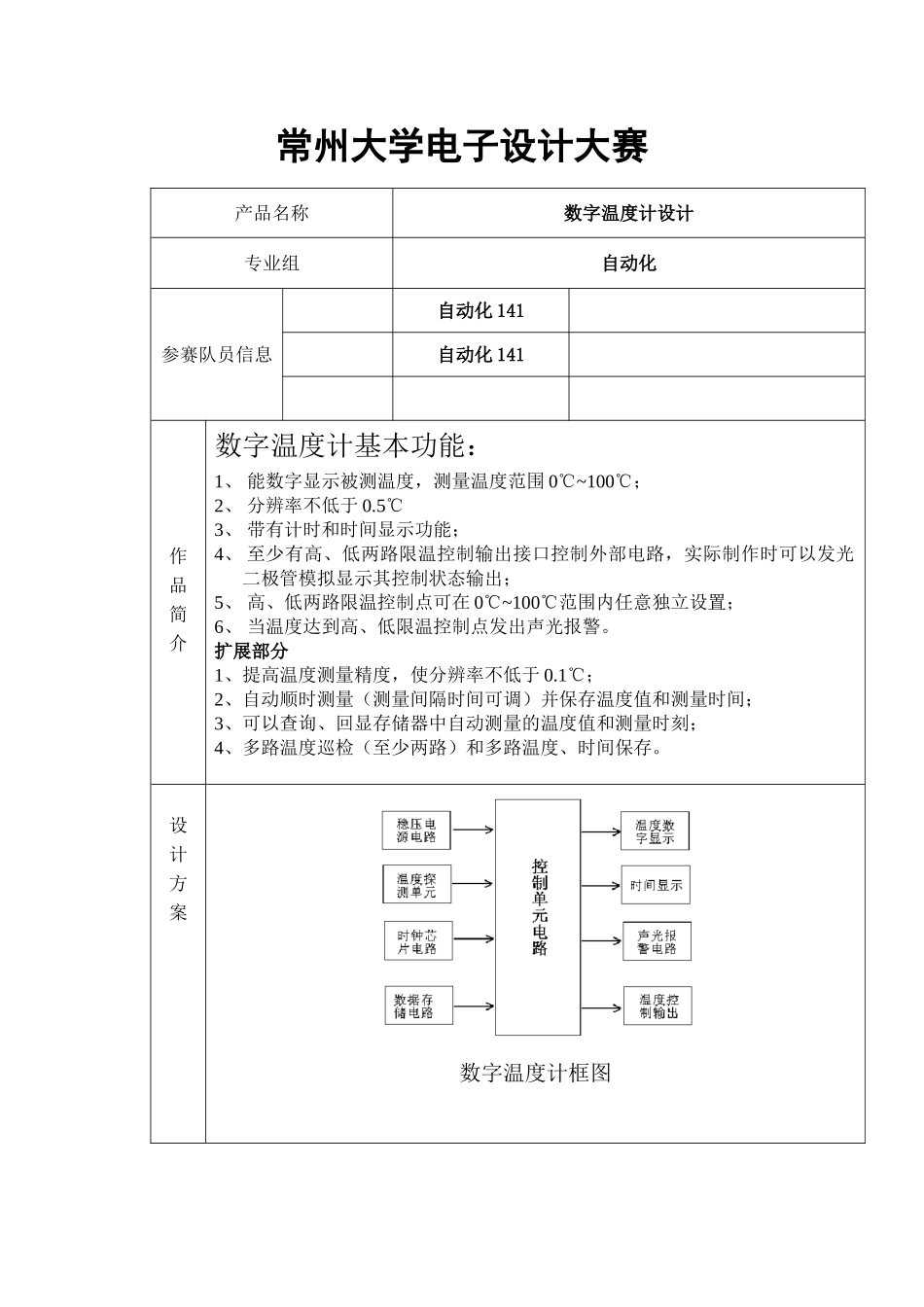

常州大学电子设计大赛产品名称数字温度计设计专业组自动化参赛队员信息自动化 141自动化 141作品简介数字温度计基本功能：1、 能数字显示被测温度，测量温度范围 0℃~100℃；2、 分辨率不低于 0.5℃3、 带有计时和时间显示功能；4、 至少有高、低两路限温控制输出接口控制外部电路，实际制作时可以发光二极管模拟显示其控制状态输出；5、 高、低两路限温控制点可在 0℃~100℃范围内任意独立设置；6、 当温度达到高、低限温控制点发出声光报警。扩展部分1、提高温度测量精度，使分辨率不低于 0.1℃；2、自动顺时测量（测量间隔时间可调）并保存温度值和测量时间；3、可以查询、回显存储器中自动测量的温度值和测量时刻；4、多路温度巡检（至少两路）和多路温度、时间保存。设计方案数字温度计框图系统方案一 单片机的选择：方案 1：采纳传统的 STC89C52RC 作为电机的控制核心。单片机算术运算功能强，软件编程灵活、自由度大，可用软件编程实现各种算法和逻辑控制，并且由于其功耗低、体积小、技术成熟和成本低等优点，使其在各个领域应用广泛。方案 2：采纳 STM32F103ZET6 微控制器（ARM cortexM3 内核），还带有非易失性 512k Flash 程序存储器。它是一种高性能、低功耗的 32 位 CMOS 微处理芯片，市场应用最多。其主要特点如下：512KB Flash ROM，72M 的主频，片内集成 AD、DA， 以及具有 DMA、SPI 总线。方案 3：采纳 MSP430 单片机，MSP430 系列单片机是一个 16 位的单片机，采纳了精简指令集（RISC）结构，具有丰富的寻址方式（7 种源操作数寻址、4 种目的操作数寻址）、简洁的 27 条内核指令以及大量的模拟指令；大量的寄存器以及片内数据存储器都可参加多种运算；还有高效的查表处理指令。这些特点保证了可编制出高效率的源程序。由于本系统对 CPU 运算速度要求不高，不需要执行很复杂的运算，加上成本上和队员各自的技术特点考虑，综合起来选 STC89C52RC 较适合本系统的要求。二 温度时间显示模块：方案 1：使用液晶显示屏显示时间温度数字。 液晶显示屏（LCD）具有轻薄短小、低耗电量、无辐射危险，平面直角显示以及影象稳定不闪耀等优势，可视面积大，画面效果好，分辨率高，抗干扰能力强等特点，但是液晶显示屏使用的温度范围很窄，正常工作温度范围为 0℃~+55℃，存储温度范围-20℃~60℃。方案 2：使用传统的 LED 数码管显示。 数码管具有：低能耗、低损耗、低压、寿命长、...
